STROMANSCHLUSS
Das Überwachungspaneel entspricht den EMV-Standardvorgaben (elektromagnetische Verträglichkeit). Voraussetzung dafür
ist allerdings eine korrekte Installation, um die eigene Leistung sowie die der in der Nähe positionierten Instrumente nicht zu
beeinträchtigen.
Aus diesem Grund müssen die Kabel des Gerätes mindestens folgende Abstände aufweisen:
• 1 m von den Kabeln, die das Funksignal übertragen (ausgenommen SSB- Funksendegerät).
• 2 m von den Kabeln, die das Funksignal von SSB- Funksendegeräten übertragen.
Bei der Ausführung der Stromanlage des Gerätes müssen die nachfolgend beschriebenen Regeln eingehalten werden:
• Das Gerät erst dann mit Strom versorgen, nachdem man die Richtigkeit aller elektrischen Anschlüsse überprüft hat.
• Einen Schalter einsetzen, um das Gerät ein- und auszuschalten.
• Eine flinke Sicherung mit 125 mA an der Zuleitung des Gerätes einsetzen.
• Für den Anschluss der Datenschnittstelle (Signale CANH und CANL) den mitgelieferten Kabel verwenden oder ein nicht
abgeschirmtes Kabel mit einem verflochtenen Paar verwenden (Querschnitt 0.25/ 0.35 mm
• Die maximale Gesamtlänge des Datenkabels darf nicht mehr als 100 Meter betragen.
An der Rückseite des Gerätes liegt ein Klemmbrett für die unterschiedlichen Anschlüsse der elektrischen Signale vor:
POSITION SIGNAL
1 +
2 -
3 CANH
4 CANL

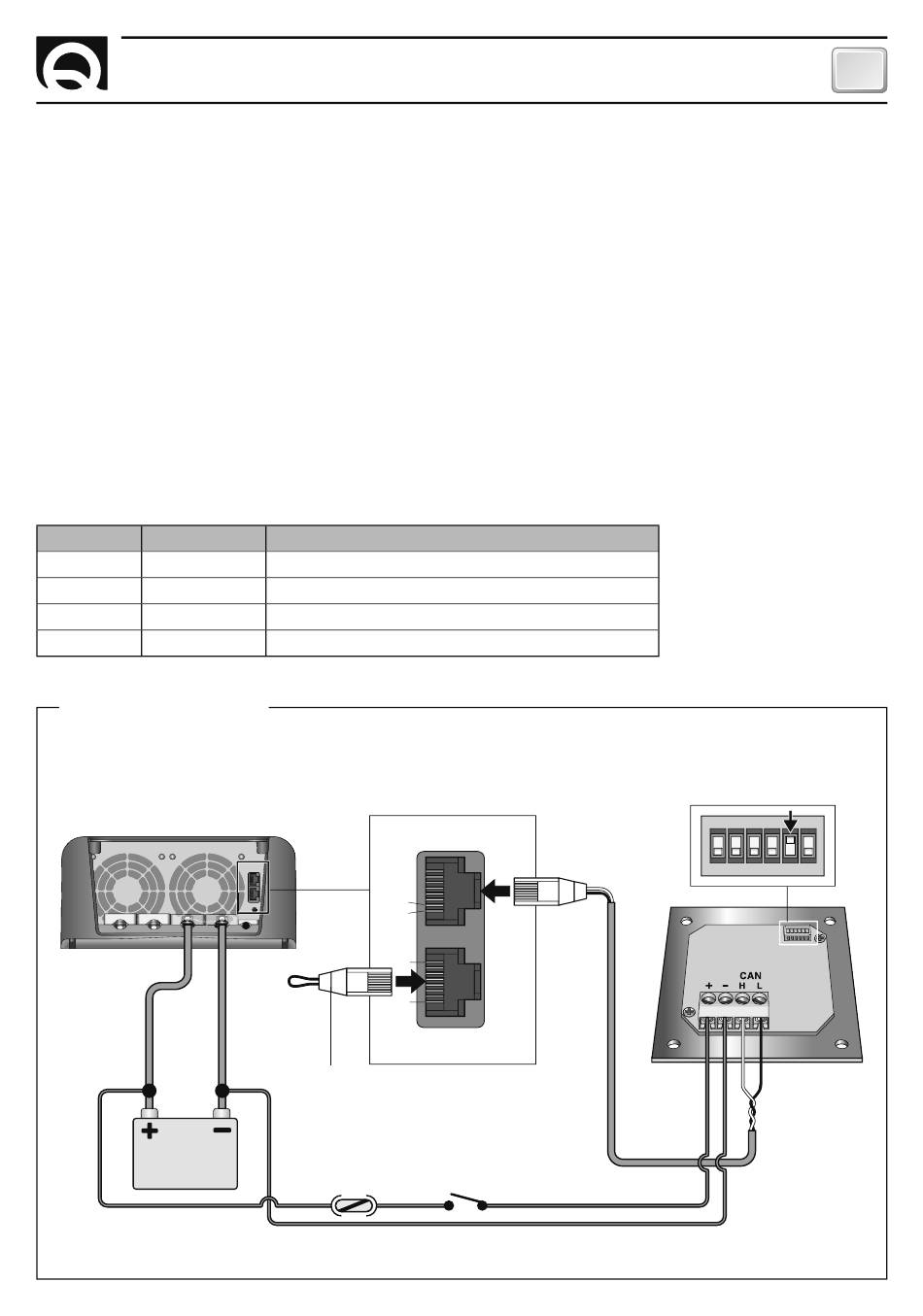

ANSCHLUSSPLAN ABB.1
SBC NRG
BATTERIE
12V / 24V
RDS 1521 - REV003A
BESCHREIBUNG
Positiv Versorgung Gerät
Negativ Versorgung Gerät
Schnittstelle CAN
Schnittstelle CAN
CAN IN
CAN IN
2
CAN OUT
1
8
8
1
1
CAN OUT
ABSCHLUSSVERBINDER
SICHERUNG
2
1
SCHALTER
INSTALLATION
2 AWG 22/24, Impedanz 100/150 Ohm).
ABSCHLUSS
AKTIVIERT
ON
1 2 3 4 5 6
ON
1
1 2 3 4
