FONCTIONNEMENT - SIGNALISATIONS

FR
Pour la configuration du chargeur de batteries, se référer au livret d'utilisation du chargeur de batteries qui y est relié.

FONCTIONNEMENT DE L'INSTRUMENT

Avant d'alimenter l'instrument, s'assurer que la configuration du dip - switch est correcte.
Après avoir relié l'alimentation à l'instrument, l'afficheur et toutes les leds s'allument pendant deux secondes. Si les branche-
ments ont été effectués correctement, la Led LINK restera toujours allumée et l'instrument affichera les informations du char-
geur de batteries.

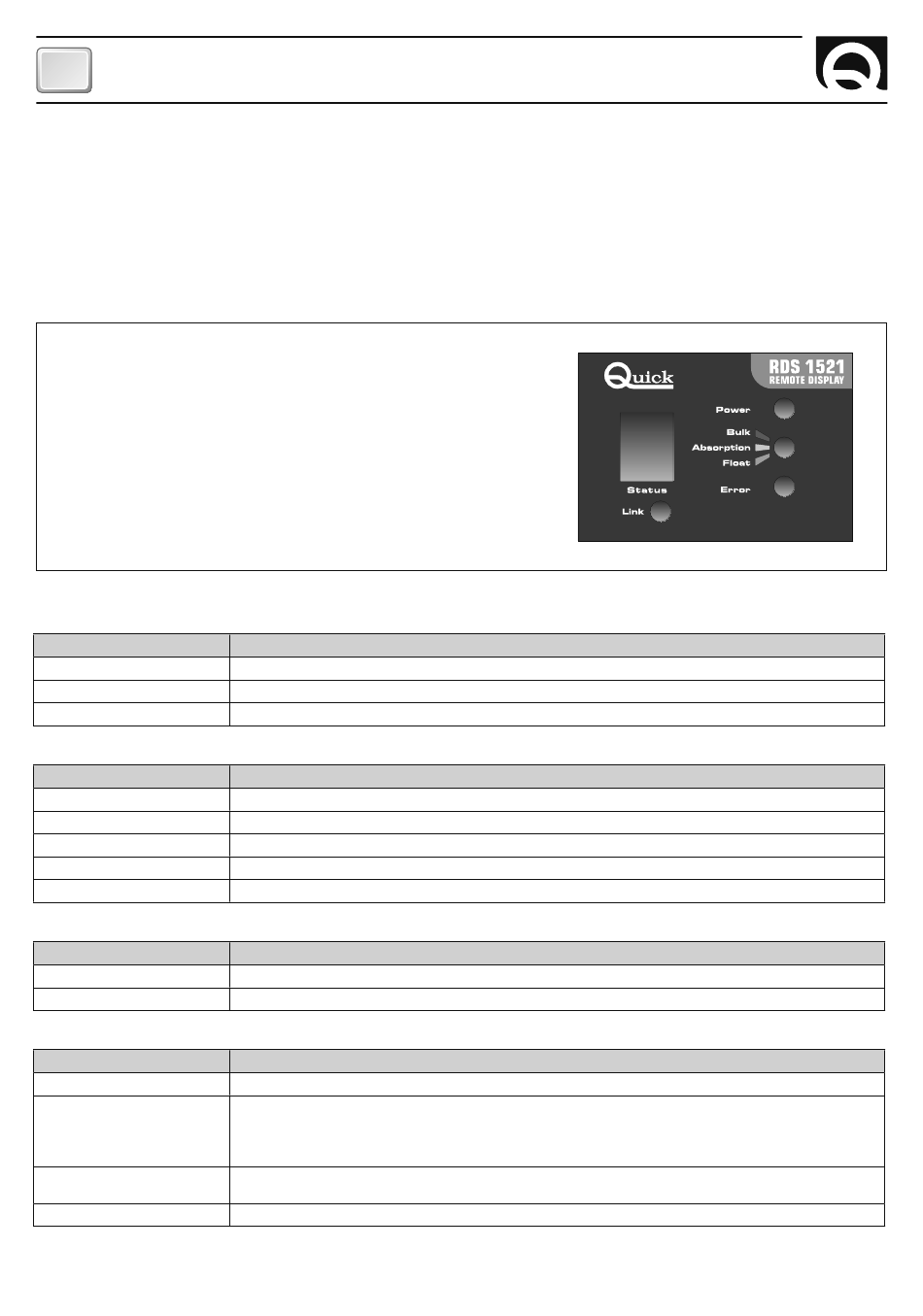

TABLEAU DE CONTROLE

le tableau de contrôle se compose de 4 leds et d'un chiffre à 7
segments:
Led POWER
Led FASE DE CHARGE (bulk, absorption, float)
Led ERROR
Led LINK
DISPLAY STATUS
LED POWER
COULEUR ETAT LED
ETEINTE
VERT
CLIGNOTEMENT LENT
LED FASE DE CHARGE (BULK, ABSORPTION, FLOAT)
COULEUR ETAT LED
ETEINTE
ROUGE
ORANGE
VERT
CLIGNOTEMENT CONSTANT
LED ERROR
COULEUR LED
ETEINTE
ROUGE
LED LINK
ETAT LED
TOUJOURS ALLUMEE
CLIGNOTEMENT LENT
CLIGNOTEMENT MOYEN
CLIGNOTEMENT RAPIDE
20
DESCRIPTION
Pas de tension.
Présence tension.
Chargeur de batteries en mode écran.
DESCRIPTION
Débit puissance interrompu.
Fase BULK - charge à courant constant.
Fase ABSORPTION - charge à tension constante.
Fase FLOAT - charge de maintien.
Présence de chargeur de batterie en parallèle.
DESCRIPTION
Aucun problème avec réinitialisation manuelle.
Problème avec réinitialisation manuelle (voir codes erreurs sur l'écran).
DESCRIPTION
Connexion entre l'instrument et le chargeur de batterie établie.
Si le chargeur de batteries est éteint, cette signalisation est correcte.
Si le chargeur de batteries est allumé, essayer d'éteindre et de rallumer l'instrument, vérifier le
branchement du câble de transmission des données, la configuration du groupe, la priorité et la
terminaison CAN.
Configuration du dip-switch non admise.
Vérifier la configuration.
L'instrument ne reconnaît pas le modèle du chargeur de batterie.
