CARACTÉRISTIQUES ET INSTALLATION
FR
RDS 1521
Le tableau déporté RDS 1521 est un instrument qui permet de contrôler l'état des charge de batterie SBC ADV PLUS medium et
high power, par l'intermédiaire de l'interface CAN BUS.
INSTALLATION
l'installation du l'instrument doit être effectuée par personnel qualifi é.
AVANT D'UTILISER L'INSTRUMENT, LIRE ATTENTIVEMENT CE LIVRET D'UTILISATION.
EN CAS DE DOUTE, CONTACTER LE REVENDEUR OU LE SERVICE APRES VENTE CLIENTS QUICK
F
En cas de discordances ou d'erreurs éventuelles entre la traduction et le texte original en italien, se référer au texte italien
ou anglais.
F
Ce dispositif a été conçu et réalisé pour être utilisé sur des bateaux de plaisance.
Tout autre emploi est interdit sans autorisation écrite de la société Quick
Le tableau à distance RDS 1521 Quick
peut être tenue responsable des dommages directs ou indirects causés par une utilisation impropre de l'appareil, par une mau-
vaise installation ou par de possible erreurs présentes dans ce livret.
L'ENDOMMAGEMENT DE L'INSTRUMENT PAR UN PERSONNEL NON AUTORISE ENTRAINE L'ANNULATION DE LA
GARANTIE.
L'EMBALLAGE CONTIENT LES ÉLÉMENTS SUIVANTS: RDS 1521 - gabarit de perçage - câble de branchement - connecteur
de terminaison - conditions de garantie - manuel d'emploi et d'installation.

INSTALLATION DE L'INSTRUMENT

Ci-dessous nous avons décrit une procédure d'installation typique.
Il est impossible de décrire une procédure qui soit applicable à toutes les situations.
Adapter cette procédure afin de répondre à vos exigences propres.
Trouver la position la plus adaptée pour réaliser les logements qui vont recevoir l'instrument en suivant les critères suivants:
• L'instrument doit être placé de manière à ce qu'il puisse être lu facilement par l'opérateur.
• Choisir un emplacement qui est propre, lisse et plan.
• Il doit y avoir un accès par l'arrière pour faciliter l'installation et l'entretien.
• Il doit y avoir un espace suffisant derrière la position choisie pour placer le dos de l'instrument et les connecteurs.
• La partie arrière de l'instrument doit être protégée contre tout contact avec l'eau ou l'humidité.
• Faire particulièrement attention quand vous réalisez les orifices sur les panneaux ou sur certaines parties de l'embarcation.
Ces orifices ne doivent pas fragiliser ou causer la rupture de la structure de l'embarcation.
L'instrument répond aux standards EMC (compatibilité électromagnétique) mais il est nécessaire de procéder à une installation
correcte afin de ne pas compromettre ses propres prestations et celles des instruments qui sont placés à côté.
Pour cette raison l'instrument doit être éloigné d'au moins:
• 25 cm du compas.
• 50 cm d'un appareil radio récepteur quelconque.
• 1 m d'un appareil radio transmetteur quelconque (sauf SSB).
• 2 m d'un appareil radio transmetteur quelconque SSB.
• 2 m des faisceaux radar.

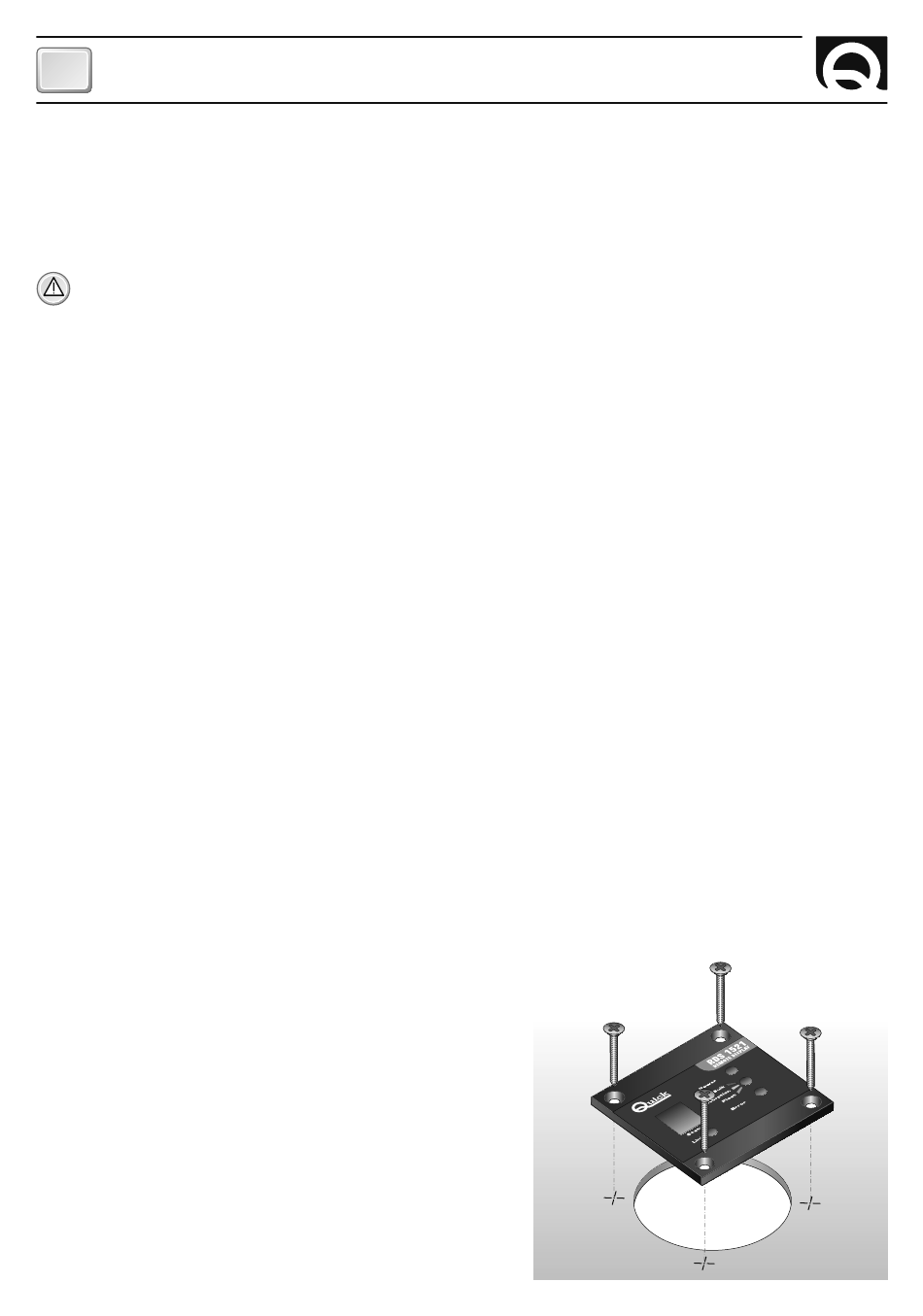

INSTALLATION SUR PANNEAU

Après avoir choisi l'emplacement de l'instrument, procéder comme
reporté ci-dessous:
• Positionner le gabarit de perçage (fourni en dotation) sur la surface
où sera installé l'instrument.
• Marquer le centre de chaque trou.
• Réaliser les trous.
• Enlever le gabarit de perçage et éventuellement les bavures.
• Insérer l'instrument dans le logement.
• Fixer l'instrument au panneau avec les 4 vis (non fournies).
16
®
a été conçu pour les utilisations décrites dans ce livret d'utilisation. La société Quick
®
.
®
.
®
ne
RDS 1521 - REV003A
