CARATTERISTICHE E INSTALLAZIONE
IT
RDS 1521
Il pannello remoto RDS 1521 è uno strumento che permette di monitorare lo stato dei caricabatterie Quick serie SBC NRG,
tramite l'interfaccia CAN BUS.
INSTALLAZIONE
l'installazione dello strumento deve essere effettuata da personale qualifi cato.
PRIMA DI UTILIZZARE LO STRUMENTO, LEGGERE ATTENTAMENTE IL PRESENTE MANUALE D'USO. IN CASO
DI DUBBI CONTATTARE IL RIVENDITORE O IL SERVIZIO CLIENTI QUICK
F
In caso di discordanze o eventuali errori tra il testo tradotto e quello originario in italiano, fare riferimento al testo italiano
o inglese.
F
Questo dispositivo è stato progettato e realizzato per essere utilizzato su imbarcazioni da diporto.
Non è consentito un utilizzo differente senza autorizzazione scritta da parte della società Quick
Il pannello remoto RDS 1521 Quick
assume alcuna responsabilità per danni diretti o indiretti causati da un uso improprio dello strumento, da un'errata installazione
o da possibili errori presenti in questo manuale.
LA MANOMISSIONE DELLO STRUMENTO DA PARTE DI PERSONALE NON AUTORIZZATO FA DECADERE LA GARANZIA.
LA CONFEZIONE CONTIENE: RDS 1521 - dima di foratura - cavo di collegamento - connettore terminazione - condizioni di
garanzia - il presente manuale di installazione ed uso.

INSTALLAZIONE DELLO STRUMENTO

Di seguito sarà descritta una procedura di installazione tipica.
Non è possibile descrivere una procedura che sia applicabile a tutte le situazioni.
Adattare questa procedura per soddisfare i propri requisiti.
Individuare la posizione più adatta dove praticare la sede per alloggiare lo strumento seguendo questi criteri:
• Lo strumento deve essere posizionato in modo che sia facilmente leggibile dall'operatore.
• Scegliere una posizione che sia pulita, liscia e piana.
• Deve essere presente un accesso posteriore per l'installazione e la manutenzione.
• Deve esistere spazio sufficiente dietro alla posizione scelta per collocare il retro dello strumento e i connettori.
• La parte posteriore dello strumento deve essere protetta dal contatto con acqua o umidità.
• Porre particolare attenzione quando si effettuano i fori sui pannelli o su parti dell'imbarcazione. Questi fori non devono
indebolire o causare rotture alla struttura dell'imbarcazione.
Lo strumento risponde agli standard EMC (compatibilità elettromagnetica) ma è richiesta una corretta installazione per non
compromettere le proprie prestazioni e quelle degli strumenti posti nelle vicinanze.
Per questo motivo lo strumento deve essere distante almeno:
• 25 cm dalla bussola.
• 50 cm da un qualsiasi apparecchio radio ricevente.
• 1 m da qualsiasi apparato radiotrasmittente (escluso SSB).
• 2 m da qualsiasi apparato radiotrasmittente SSB.
• 2 m dal percorso del fascio radar.

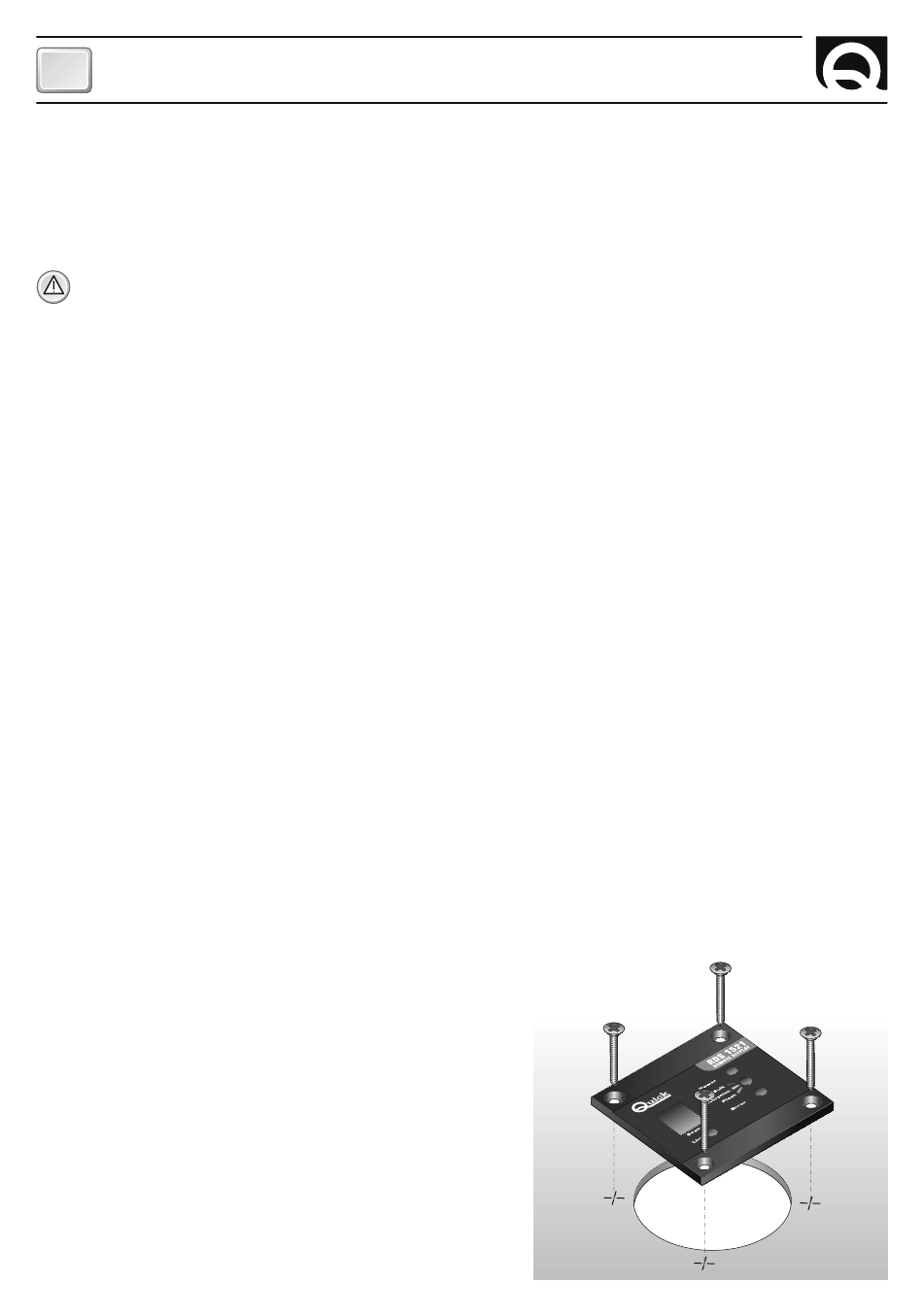

INSTALLAZIONE A PANNELLO
Dopo aver scelto dove posizionare lo strumento, procedere come
riportato di seguito:
• Posizionare la dima di foratura (fornita in dotazione) sulla superficie
dove sarà installato lo strumento.
• Marcare il centro di ogni foro.
• Realizzare i fori.
• Rimuovere la dima ed eventuali bave presenti.
• Inserire lo strumento nella sede.
• Fissare lo strumento al pannello tramite 4 viti (non in dotazione).
4
®
è stato progettato per gli scopi descritti in questo manuale d'uso. La società Quick
®
.
®
.
®
non si
RDS 1521 - REV001A
