5.3 Bruit
Pour éviter les transmissions de bruit dans le système de chauf-
fage, la pompe à chaleur doit être reliée au système de chauf-
fage de façon à amortir les oscillations (monter les raccords de
flexibles fournis sans tension).
D'éventuels conduits d'air utilisés doivent être découplés de la
pompe à chaleur d'un point de vue acoustique pour éviter les
transmissions de bruit sur les conduits.
Lors d'un raccordement direct des deux ouvertures d'air au ni-
veau d'une traversée murale, le ventilateur peut passer de la
connexion couplage triangle à couplage étoile (voir sur ce point
les remarques dans le boîtier du ventilateur).
6
Installation
6.1 Remarques d'ordre général
Les raccordements suivants doivent être réalisés sur la pompe à
chaleur :
Aspiration/évacuation d'air
Circuits départ et retour de l'installation de chauffage
Ecoulement des condensats
Ecoulement des soupapes de surpression
Alimentation en courant électrique
6.2 Prise d'air
ATTENTION !
Le canal d'aspiration et d'évacuation ne doit être ni obturé ni rétréci.
La bouche d'aspiration d'air de l'appareil est conçue pour un rac-
cordement direct sur la percée murale. La percée murale peut,
comme représenté en annexe sous cotes de montage, être pré-
parée avec conduit d'air et embout d'étanchéité.
Les conduits d'air en béton léger-fibre de verre, qui sont propo-
sés comme accessoires, sont résistants à l'humidité et ouverts à
la diffusion.
L'embout d'étanchéité est utilisé pour étancher les conduits d'air
sur la pompe à chaleur. Les conduits d'air par eux-mêmes ne
sont pas vissés directement sur la pompe à chaleur. Lorsque
l'installation est mise en place, prête à fonctionner, seul le joint
d'étanchéité en caoutchouc touche la pompe à chaleur. De cette
manière, d'une part on peut monter et démonter la pompe à cha-
leur facilement, d'autre part on obtient un découplage des bruits
de structure de bonne qualité.
www.dimplex.de
Il faudra encore tenir compte du fait que la percée murale doit
être obligatoirement revêtue côté intérieur d'une isolation contre
le froid afin d´empêcher un refroidissement ou humidification
complète du mur. Les éléments de fixation fournis peuvent être
utilisés pour la fixation au mur.
Le côté évacuation d'air peut être appliquée au choix directe-
ment sur la percée murale ou sur un conduit plus long
(accessoire). Le montage s'effectue de manière analogue à celui
du côté aspiration d'air.

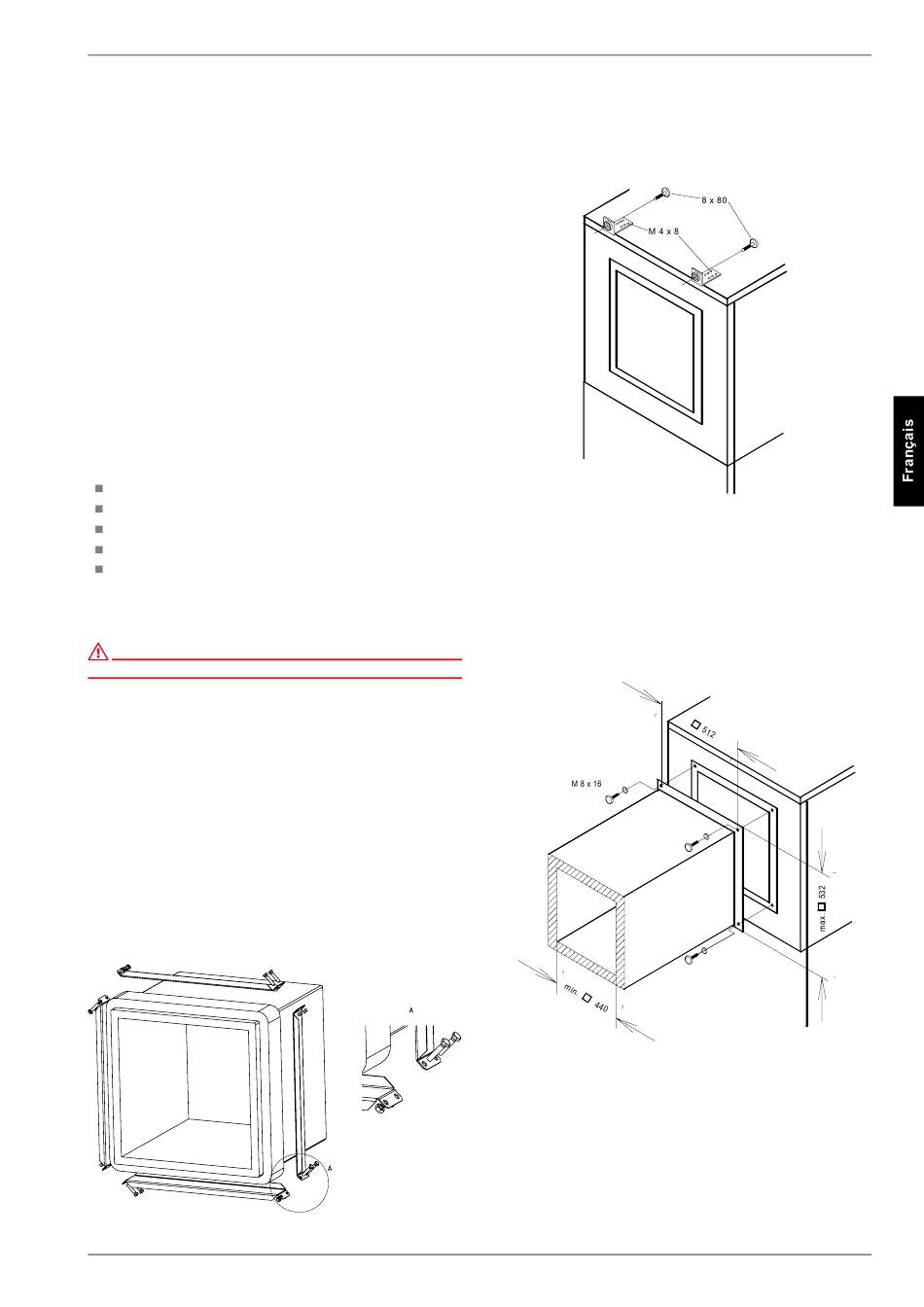

En cas d'utilisation d'un conduit d'air fixé par bride du côté
évacuation d'air, celui-ci est fixé aux alésages filetés prévus à cet
effet à l'aide de 4 vis à tête hexagonale M8x16. Pour ce travail, il
faut faire attention à ce que le manchon du conduit d'air soit en
contact avec l'isolation et non avec la plaque métallique exté-
rieure.
Il faut respecter les dimensions intérieures et extérieures indi-
quées dans le croquis. De plus, il convient de veiller à un décou-
plage vibratoire et à une isolation de conduit appropriés.
6.2
