3.3
3.3 Fournitures supplémentaires
Contenu
2 x
joint circulaire pour raccord de conduit
3 x
flexible de raccordement 1"
3 x
double nipple 1"
6 x
joint plat 1"
1 x
bouchon 1"
1 x
embout à olive pour robinet de vidange et de remplissage
2 x
équerre de fixation
2 x
cheville 10 mm
2 x
SHR 8x80
4 x
SHR M4x8
1 x
sonde extérieure
2 x
cheville 6 mm
2 x
SHR 4,5x50
4
Transport
ATTENTION !
Lors du transport, l'angle d'inclinaison de la pompe à chaleur ne doit pas
dépasser 45° (dans tous les sens).
Le transport vers l'emplacement définitif devrait s'effectuer à
l'aide d'une palette en bois. L'appareil de base propose plusieurs
possibilités de transport : avec un chariot élévateur, un diable, ou
à l'aide de tubes 3/4" que l'on passe à travers les orifices prévus
dans la plaque de base ou dans le châssis.
ATTENTION !
La pompe à chaleur et la palette en bois ne sont associées que par
l'emballage.

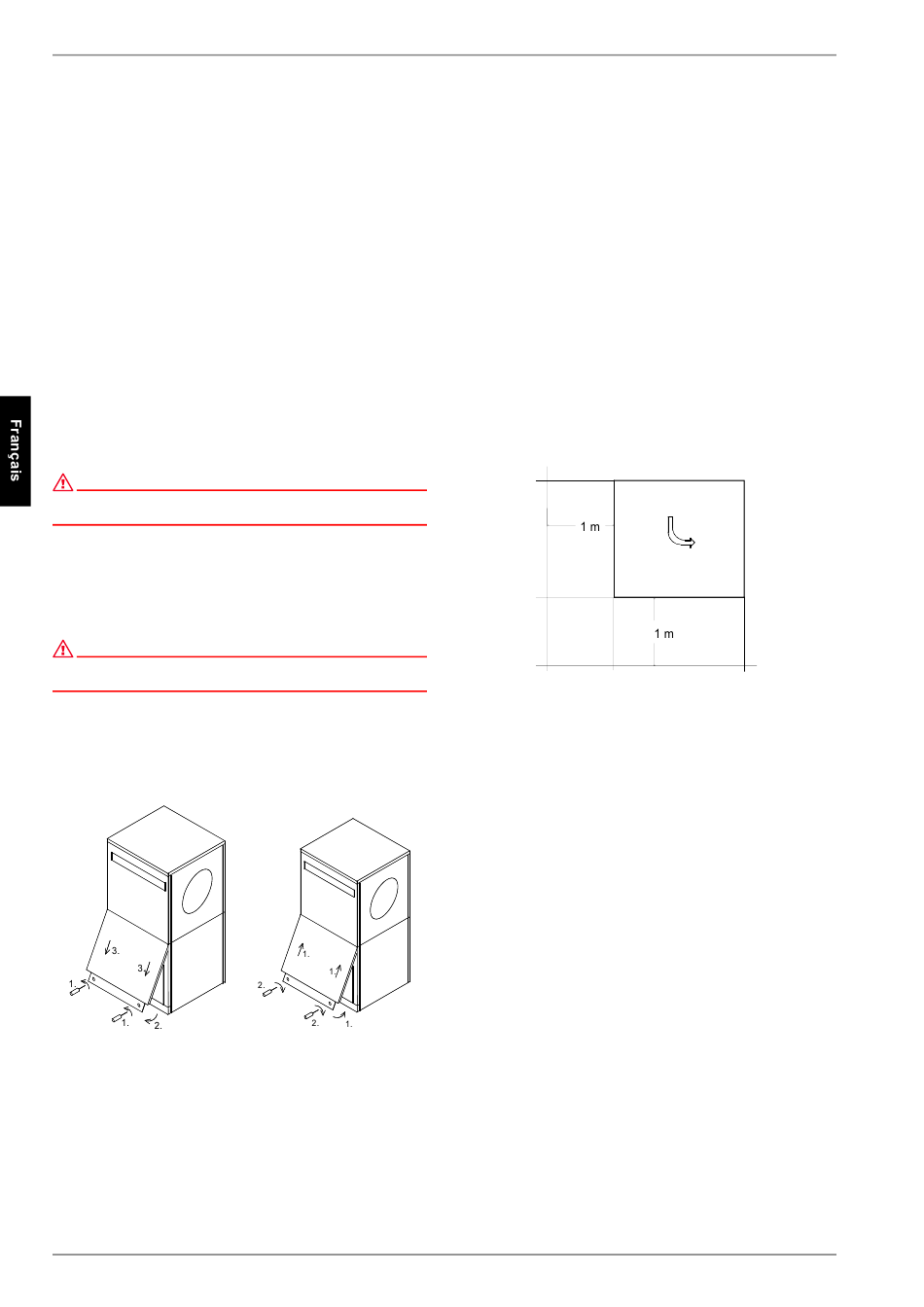

Pour utiliser les orifices de transport dans le châssis, il convien-
drait de retirer les habillages respectifs. Pour cela, desserrer
deux vis du socle pour décrocher les plaques par le haut en les
tirant. Pousser légèrement les plaques métalliques vers le haut
pour les accrocher.
Ouverture du couvercle
F-4
Fermeture du couvercle
5
Choix de l'emplacement
5.1 Remarques d'ordre général
Cette pompe à chaleur est conçue pour une installation en coin.
Si la machine est raccordée à un conduit d'air (disponible en ac-
cessoire) côté évacuation, d'autres possibilités de mises en
place sont réalisables.
En règle générale, l'appareil doit être installé à l'intérieur, sur une
surface plane, lisse et horizontale. Ici, le châssis de la pompe à
chaleur doit adhérer au sol sur toute sa circonférence afin de ga-
rantir une isolation acoustique appropriée. Si tel n'est pas le cas,
des mesures d'absorption acoustique complémentaires seront
éventuellement nécessaires.
La pompe à chaleur doit être installée de telle façon que les tra-
vaux d'entretien puissent s'effectuer sans problèmes. Ce qui est
le cas si on observe respectivement un écartement d'un mètre
devant la pompe à chaleur et à gauche de celle-ci. Les parties
latérales ne doivent pas être cachées par des conduites de
raccordement.
L'appareil ne devrait jamais être installé dans des pièces forte-
ment humides. A un taux d'humidité de l'air de plus 50% et des
températures extérieures en dessous de 0 °C, de la condensa-
tion peut apparaître sur la pompe à chaleur et le système d'aéra-
tion.
Si la pompe à chaleur est installée à l'étage, il faudra contrôler la
résistance au poids du plafond et le découplage vibratoire pour
des raisons acoustiques. Une installation sur un plancher ne
peut être acceptée.
5.2 Ecoulement des condensats
Les condensats se formant en cours de fonctionnement doivent
être évacués sans risque de gel. Pour garantir un écoulement ir-
réprochable, la pompe à chaleur doit se trouver à l'horizontale.
Le tuyau à eau de condensation doit avoir un diamètre d'au
moins 50 mm et devrait déboucher dans le canal des eaux usées
ou dans un tuyaux de drainage. Il faut prendre soin de ne pas in-
troduire l'eau de condensation directement dans des bassins
d'épuration ou des fosses septiques, les vapeurs agressives
pourraient endommager l'évaporateur.
