6.3 Branchement côté installation
de chauffage

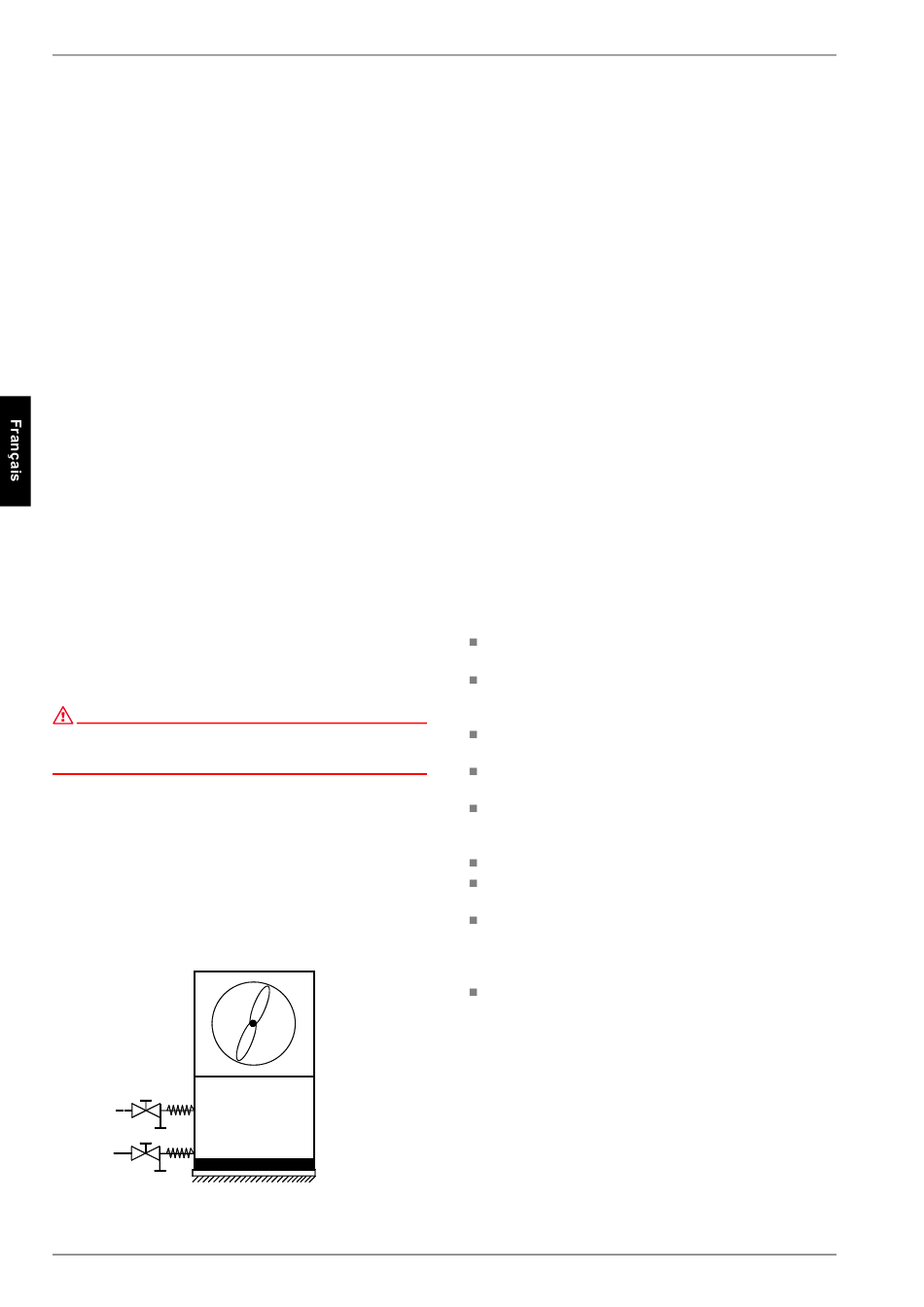

Pour le raccordement au système de chauffage, la pompe à cha-
leur possède des raccords de tuyaux flexibles et des nipples
doubles avec un filetage extérieur 1". Il est ainsi possible d'effec-
tuer au choix un raccordement au système de chauffage à file-
tage étanche ou par joint plat.
Si aucun réchauffement de l'eau chaude par la pompe à chaleur
n'est prévu, cette sortie d'eau chaude doit alors être bouchée dé-
finitivement.
Avant de procéder au raccordement de la pompe à chaleur côté
eau de chauffage, l'installation de chauffage doit être rincée pour
éliminer d'éventuelles impuretés et les restes éventuels des ma-
tériaux d'étanchéité ou autres. Une accumulation de dépôts di-
vers dans le condenseur est susceptible d'entraîner une dé-
faillance totale de la pompe à chaleur.
Une soupape de trop-plein est montée pour des installations
avec écoulement d'eau de chauffage pouvant être bloqué,
conditionné par les vannes à thermostat ou de radiateur. Ceci
garantit un débit d'eau de chauffage minimum via la pompe à
chaleur et empêche les dysfonctionnements.
Une fois le montage côté chauffage terminé, l'installation de
chauffage devra être remplie, purgée et éprouvée à la pression.
Le volume du vase d´expansion intégré est de 24 litres. Ce vo-
lume convient à des bâtiments ayant une surface habitée chauf-
fée jusqu'à 200 m² maximum.
Un contrôle du volume doit être effectué par la personne ayant
planifié l'installation. Un autre vase d'expansion doit être monté
le cas échéant (selon DIN 4751 partie 1). Les tableaux imprimés
dans les catalogues des fabricants simplifient le dimensionne-
ment selon le cubage d'eau de l'installation. Lors du calcul, il faut
tenir compte d'un volume de réservoir tampon de 80 litres.
ATTENTION !
Le vase d´expansion intégré (24 litres, 1,0 bar de pression d'alimentation)
doit être complété par un autre en cas de circuits de chauffage à gros
volume.
Protection antigel
Dans le cas de pompes à chaleur exposées au gel, une vidange
manuelle du circuit de chauffage devrait être prévue. La fonction
de protection antigel du régulateur fonctionne dès que le régula-
teur et le circulateur de chauffage sont opérationnels. L'installa-
tion doit être vidangée en cas de mise hors service de la pompe
à chaleur ou coupure de courant. S'il n'est pas possible de
s'apercevoir d'une panne de courant (installations dans des mai-
sons de vacances), le circuit de chauffage doit être exploité avec
une protection antigel appropriée.
F-6
6.4 Branchement électrique
L'alimentation en puissance et la tension de commande sont
amenées via les conducteurs déjà montés (charge : 3 fils, com-
mande : 3 fils).
Il faut prévoir dans l'alimentation en puissance une déconnexion
avec au moins 3 mm d'écartement d'ouverture de contact (p. ex.
disjoncteur de blocage du fournisseur d'énergie ou contacteur de
puissance) ainsi qu'un coupe-circuit automatique unipolaire (in-
tensité de déclenchement conforme aux informations sur les ap-
pareils).
La tension de commande doit être sécurisée avec 10 A. Pour des
informations plus détaillées, voir annexe schémas électriques.
7
Mise en service
7.1 Remarques d'ordre général
Pour garantir une mise en service en règle, cette dernière doit
être effectuée par un prestataire de service après-vente agréé
par le constructeur. C'est dans ces conditions seules que, le cas
échéant, dans certains cas une durée de garantie prolongée
pourra être accordé (voir prestations de garantie). La mise en
service doit s'effectuer en mode chauffage.
7.2 Préparation
Avant la mise en service, il est impératif de procéder aux vérifica-
tions suivantes :
tous les raccordements de la pompe à chaleur doivent être
réalisés comme décrit au chapitre 6.
dans les circuits de chauffage et d'eau glycolée, toutes les
vannes susceptibles de perturber l'écoulement doivent être
ouvertes.
les voies d'évacuation et d'aspiration d'air doivent être déga-
gées.
le sens de rotation du ventilateur doit correspondre à la di-
rection de la flèche.
le régulateur de la pompe à chaleur doit être accordé à l'ins-
tallation de chauffage conformément aux instructions de
service qui l'accompagnent.
l'écoulement des condensats doit être assuré.
l'écoulement de la soupape de trop-plein de l'eau de chauf-
fage doit être assuré.
la purge de l'installation de chauffage
Il faut s'assurer que tous les circuits de chauffage sont bien
ouverts et que le circulateur de chauffage est en service (ni-
veau III).
mettre sous tension le régulateur de pompe à chaleur. Choi-
sir le mode d'exploitation du deuxième générateur de cha-
leur, purger le système au point le plus haut, le cas échéant,
compléter avec de l'eau (respecter la pression minimale sta-
tique).
