6
6
Emplacement de
montage
6.1 Remarques d'ordre général
En règle générale, l'appareil doit être installé à l'intérieur, sur une
surface plane, lisse et horizontale. Ici, le châssis de la pompe à
chaleur doit adhérer au sol sur toute sa circonférence afin de ga-
rantir une isolation acoustique appropriée. Si tel n'est pas le cas,
des mesures d'absorption acoustique complémentaires seront
éventuellement nécessaires. Si l'installation se fait sur un réser-
voir tampon sous-jacent, il est obligatoire que la pompe à chaleur
repose sur toute sa surface. La pompe à chaleur doit être instal-

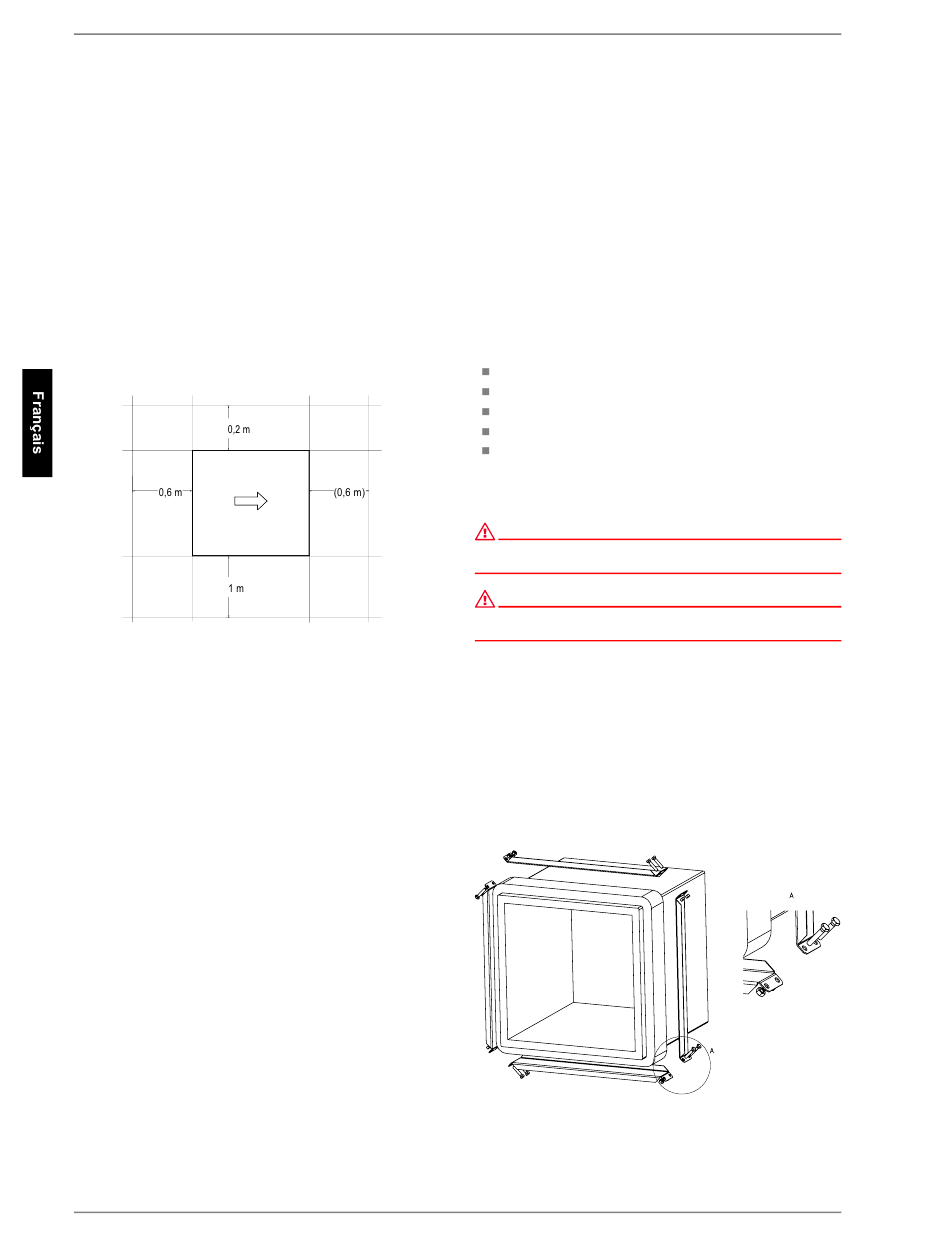

lée de telle façon que les travaux d'entretien puissent s'effectuer
sans problèmes. Ce qui est le cas si on observe respectivement
un écartement d'un mètre devant la pompe à chaleur ainsi qu'à
droite et à gauche de celle-ci.
L'appareil ne devrait jamais être installé dans des pièces forte-
ment humides. A un taux d'humidité de l'air de plus 50% et des
températures extérieures en dessous de 0 °C, de la condensa-
tion peut apparaître sur la pompe à chaleur et le système d'aéra-
tion.
La pièce d'installation ne doit jamais être exposée au gel ou à
des températures supérieures à 35 °C.
Si la pompe à chaleur est installée à l'étage, il faut contrôler la ré-
sistance au poids du plafond et le découplage vibratoire pour des
raisons acoustiques. Une installation sur un plancher ne peut
être acceptée.
6.2 Ecoulement des condensats
Les eau de condensation se formant en cours de fonctionnement
doivent être évacués sans risque de gel. Pour garantir un écou-
lement irréprochable, la pompe à chaleur doit être placée à l'ho-
rizontale. Le tube d'évacuation de l'eau de condensation doit
avoir un diamètre d'au moins 50 mm, être protégé du gel et dé-
boucher dans la canalisation d'eaux usées. Ne pas diriger direc-
tement l'eau de condensation vers des bassins de décantation
ou des fosses Les vapeurs corrosives ainsi qu'une conduite
d'écoulement des condensats non protégée contre le gel peu-
vent causer la destruction de l'évaporateur.
FR-6
All manuals and user guides at all-guides.com
6.3 Bruit
Pour éviter les transmissions de bruit dans le système de chauf-
fage, il est recommandé de raccorder la pompe à chaleur au sys-
tème de chauffage à l'aide d'un tuyau flexible.
Les conduits d'air utilisés doivent être découplés de la pompe à
chaleur d'un point de vue acoustique pour éviter les transmis-
sions de bruit sur les conduits.
7
7.1 Remarques d'ordre général
Les raccordements suivants doivent être réalisés sur la pompe à
chaleur :
7.2 Prise d'air
Les canaux d'aspiration et d'évacuation d'air ne doivent être ni rétrécis,
ni obturés.
La pompe à chaleur ne doit être exploitée que si les conduits d'air sont
montés.
Les conduits d'air en béton léger-fibre de verre, qui sont propo-
sés comme accessoires, sont résistants à l'humidité et ouverts à
la diffusion.
L'embout d'étanchéité est utilisé pour étancher les conduits d'air
sur la pompe à chaleur. Les conduits d'air par eux-mêmes ne
sont pas vissés directement sur la pompe à chaleur. Lorsque
l'installation est mise en place, prête à fonctionner, seul le joint
d'étanchéité en caoutchouc touche la pompe à chaleur. De cette
manière, d'une part on peut monter et démonter la pompe à cha-
leur facilement, d'autre part on obtient un découplage des bruits
de structure de bonne qualité.
Si un autre conduit d'air que celui disponible en accessoire est
utilisé, il faudra alors respecter les dimensions intérieures et ex-
térieures indiquées sur le croquis. De plus, il convient de veiller à
un découplage vibratoire et à une isolation de conduit appro-
priés.
Installation
Aspiration/évacuation d'air
Circuits départ et retour de l'installation de chauffage
Ecoulement des condensats
Sonde de température
Alimentation électrique
ATTENTION !
ATTENTION !
