6
Montage
6.1 Allgemein
An der Wärmepumpe sind folgende Anschlüsse herzustellen:
Zu-/Abluft
Vor-/Rückläufe der Heizungsanlage
Kondensatablauf
Ablauf des Überdruckventiles
Stromversorgung

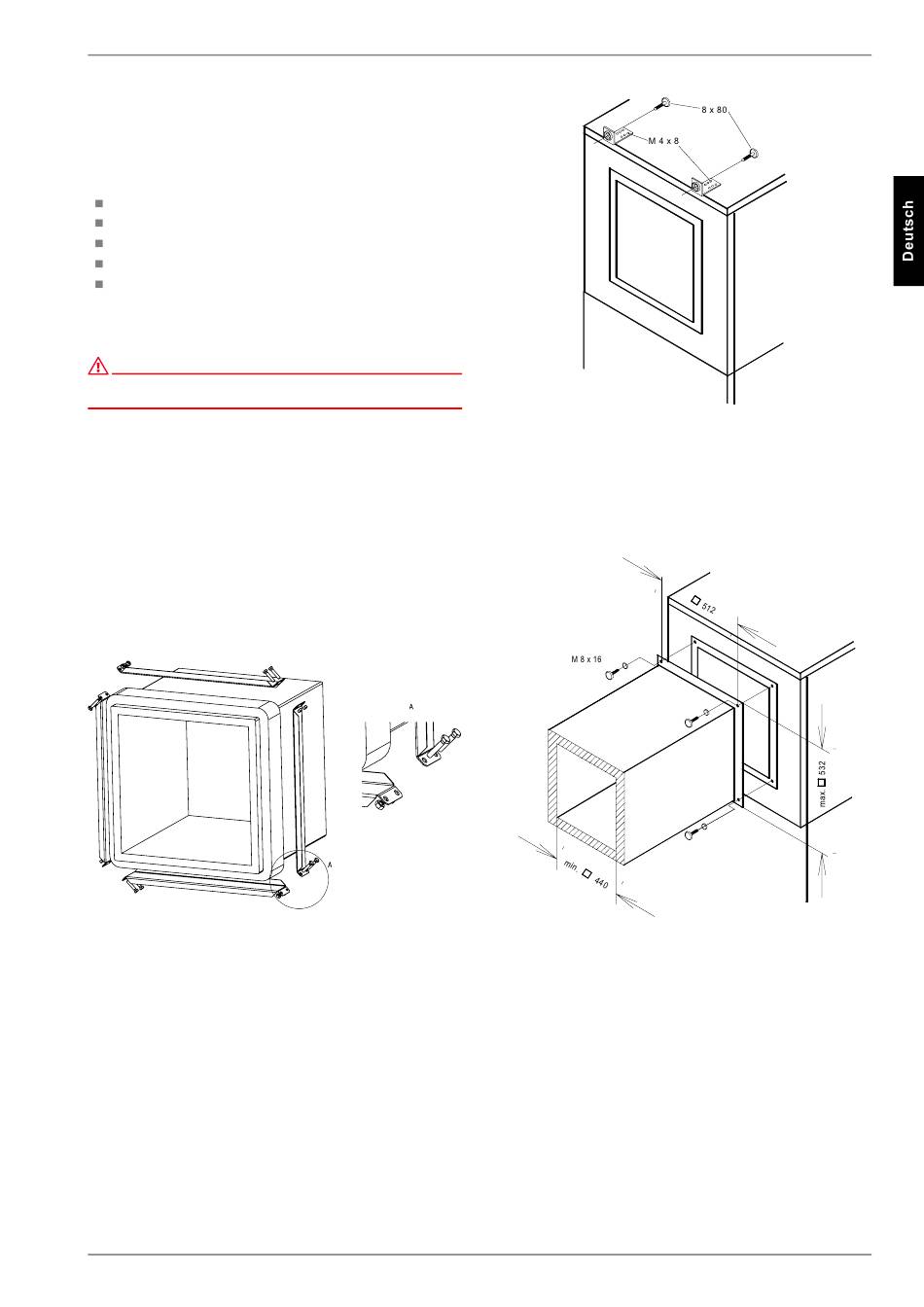

6.2 Luftanschluss
ACHTUNG!
Der Ansaug- und Ausblasbereich darf nicht eingeengt oder zugestellt
werden.
Die Ansaugöffnung des Gerätes ist ausschließlich zum direkten
Anschluss an einen Mauerdurchbruch konzipiert. Dazu kann der
Mauerdurchbruch, wie im Anhang unter Einbaumaße abgebildet,
mit Luftkanal und Dichtmanschette vorbereitet werden.
Die als Zubehör angebotenen Luftkanäle aus Glasfaserleichtbe-
ton sind feuchtigkeitsbeständig und diffusionsoffen.
Die Dichtmanschette wird zur Abdichtung der Luftkanäle an der
Wärmepumpe verwendet. Die Luftkanäle selbst werden nicht di-
rekt mit der Wärmepumpe verschraubt. Im betriebsfertigen Zu-
stand berührt lediglich der Dichtgummi die Wärmepumpe. Da-
durch ist zum einen eine leichte Montage und Demontage der
Wärmepumpe gewährleistet, zum anderen wird eine gute Kör-
perschallentkopplung erreicht.
Ansonsten ist darauf zu achten, dass der Mauerdurchbruch auf
der Innenseite zwingend mit einer Kälteisolierung verkleidet wird,
um eine Auskühlung bzw. Durchfeuchtung des Mauerwerks zu
verhindern. Das beiliegende Befestigungsmaterial kann zur Fi-
xierung an der Wand verwendet werden.
www.dimplex.de
Die Ausblasseite kann wahlweise direkt an einem Mauerdurch-
bruch oder an einem längeren Kanal (Zubehör) montiert werden.
Dabei ist wie für die Ansaugseite beschrieben zu verfahren.
Bei der Verwendung eines angeflanschten Luftkanales an der
Ausblasseite wird dieser mit 4 Sechskantschrauben M8x16 an
den vorgesehenen Gewindelöchern befestigt. Dabei ist zu be-
achten, dass der Luftkanalstutzen nur mit der Isolierung und
nicht mit dem Außenblech in Berührung kommt.
Es sind die in der Skizze genannten Außen- sowie Innenmaße
einzuhalten. Zusätzlich ist auf geeignete Schwingungsentkopp-
lung und Kanalisolation zu achten.
6.3 Heizungsseitiger Anschluss
Zum Anschluss an das Heizsystem liegen der Wärmepumpe fle-
xible Schlauchanschlussstücke und Doppelnippel mit 1" Außen-
gewinde bei. Dadurch ist wahlweise eine gewindedichtende oder
flachdichtende Verbindung zum Heizsystem möglich.
Ist keine Warmwassererwärmung durch die Wärmepumpe vor-
gesehen, so ist der Warmwasserausgang durch den beiliegen-
den Dichtstopfen dauerhaft abzudichten.
Bevor die heizwasserseitigen Anschlüsse der Wärmepumpe er-
folgen, muss die Heizungsanlage gespült werden, um eventuell
vorhandene Verunreinigungen, Reste von Dichtmaterial oder
6.3
D-5
