5
Emplacement de
montage
5.1 Remarques d'ordre général
En règle générale, l'appareil doit être installé à l'intérieur, sur une
surface plane, lisse et horizontale. Ici, le châssis de la pompe à
chaleur doit adhérer au sol sur toute sa circonférence afin de ga-
rantir une isolation acoustique appropriée. Si tel n'est pas le cas,
des mesures d'absorption acoustique complémentaires seront
éventuellement nécessaires. Si l'installation se fait sur un réser-
voir tampon sous-jacent, il est obligatoire que la pompe à chaleur

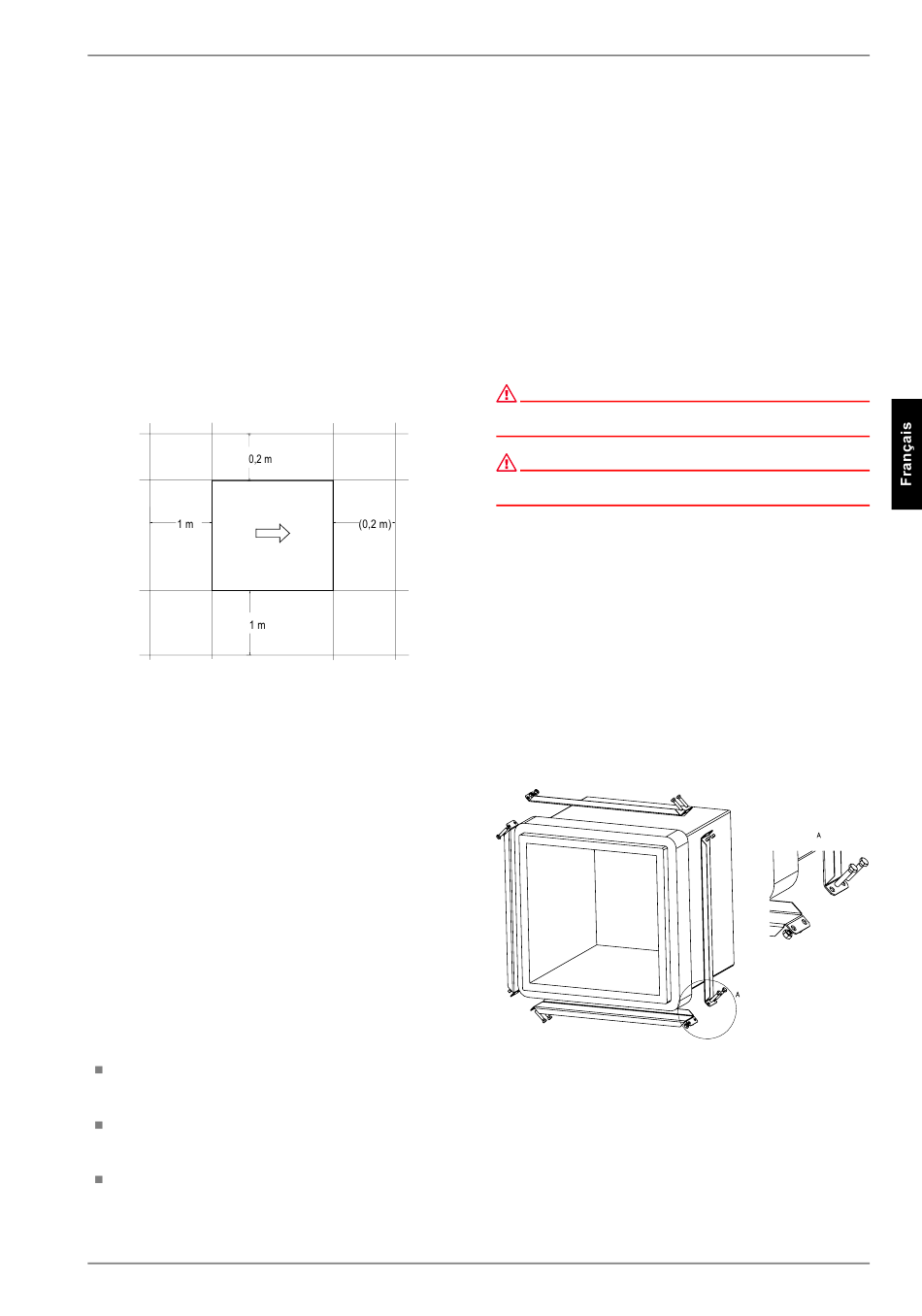

repose sur toute sa surface. La pompe à chaleur doit être instal-
lée de telle façon que les travaux d'entretien puissent s'effectuer
sans problèmes. Ce qui est le cas si on observe respectivement
un écartement d'un mètre devant la pompe à chaleur ainsi qu'à
droite et à gauche de celle-ci.
L'appareil ne devrait jamais être installé dans des pièces forte-
ment humides. A un taux d'humidité de l'air de plus 50% et des
températures extérieures en dessous de 0 °C, de la condensa-
tion peut apparaître sur la pompe à chaleur et le système d'aéra-
tion.
Si la pompe à chaleur est installée à l'étage, il faut contrôler la ré-
sistance au poids du plafond et le découplage vibratoire pour des
raisons acoustiques. Une installation sur un plancher ne peut
être acceptée.
5.2 Ecoulement des condensats
Les condensats se formant en cours de fonctionnement doivent
être évacués sans risque de gel. Pour garantir un écoulement ir-
réprochable, la pompe à chaleur doit se trouver à l'horizontale.
Le tuyau à eau de condensation doit avoir un diamètre d'au
moins 50 mm et devrait déboucher, isolé du gel, dans le canal
des eaux usées. Ne pas diriger directement l'eau de condensa-
tion vers des bassins de décantation ou des fosses car les va-
peurs corrosives détruiraient l'évaporateur.
5.3 Bruit
Pour éviter les transmissions de bruit dans le système de
chauffage, il est recommandé de raccorder la pompe à cha-
leur au système de chauffage à l'aide d'un tuyau flexible.
Les conduits d'air utilisés doivent être découplés de la
pompe à chaleur d'un point de vue acoustique pour éviter
les transmissions de bruit sur les conduits.
Lorsque les vis de sécurité utilisées pour le transport ne sont
pas retirées du compresseur, les émissions sonores sont
beaucoup plus élevées !
www.dimplex.de
All manuals and user guides at all-guides.com
6
Installation
6.1 Remarques d'ordre général
Les raccordements suivants doivent être réalisés sur la pompe à
chaleur :
- Aspiration/évacuation d'air
- Circuits départ et retour de l'installation de chauffage
- Ecoulement des condensats
- Alimentation électrique
- Retrait du kit d'accessoires de la pompe à chaleur
6.2 Prise d'air
ATTENTION !
Les canaux d'aspiration et d'évacuation d'air ne doivent être ni rétrécis,
ni obturés.
ATTENTION !
La pompe à chaleur ne doit être exploitée que si les conduits d'air sont
montés.
Les gaines d'air en béton léger renforcé de fibres de verre propo-
sées comme accessoires sont résistantes à l'humidité et ouver-
tes à la diffusion (gaine d'air évacué 600 x 600 et gaine d'air as-
piré 750 x 750). En cas d'utilisation de la gaine d'air évacué (600
x 600), faire adhérer le " tapis étanche raccord de gaine " (du kit
d'accessoires) autour de l'ouverture d'évacuation de l'air de la
zone de raccordement choisie.
L'embout d'étanchéité est utilisé pour étancher les conduits d'air
sur la pompe à chaleur. Les conduits d'air par eux-mêmes ne
sont pas vissés directement sur la pompe à chaleur. Lorsque
l'installation est mise en place, prête à fonctionner, seul le joint
d'étanchéité en caoutchouc touche la pompe à chaleur. De cette
manière, d'une part on peut monter et démonter la pompe à cha-
leur facilement, d'autre part on obtient un découplage des bruits
de structure de bonne qualité.
Si une gaine d'air différente de celle disponible comme acces-
soire est utilisée, veiller à ce que le diamètre intérieur côté aspi-
ration et évacuation de l'air ne soit pas réduit par la gaine d'air.
Les " petits et grands joints circulaires ", compris dans la fourni-
ture, peuvent être utilisés pour garantir l'étanchéité de la pompe
à chaleur ; ils servent aussi d'élément de couplage réduisant les
vibrations.
La bouche d'aspiration d'air de la pompe à chaleur peut par
ailleurs être directement positionnée au niveau d'une traversée
murale prévue à cet effet, à l'aide du grand joint circulaire. Res-
pecter l'écartement minimal de 100 mm entre l'appareil et le mur.
6.2
FR-5
