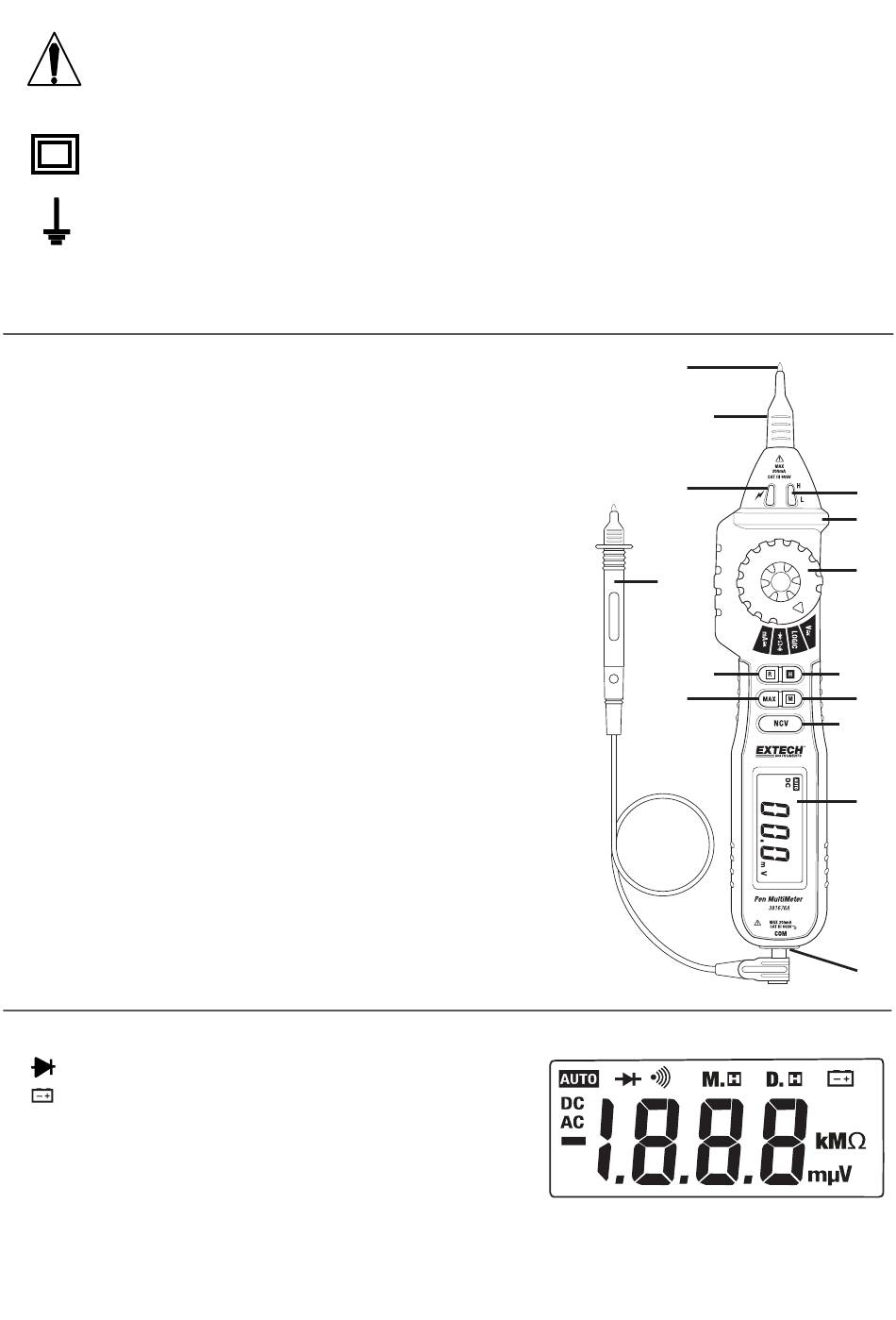

Signalétique internationale de sécurité
Ce symbole adjacent à l'autre symbole, à la borne ou au dispositif de fonctionnement
indique que l'opérateur doit se référer à une explication dans les consignes d'utilisation
afin d'éviter des blessures ou d'endommager l'appareil de mesure.
Ce symbole indique que l' appareil est entièrement protégé par une double isolation ou
par une isolation renforcée.
Ce symbole indique à l'utilisateur que la borne ainsi marquée ne doit pas être reliée à un
point du circuit auquel la tension du sol excède (dans ce cas‐ci) 600 Volts.
Commandes et prise
1. Sonde de test positif (+)
2. Couvercle de sonde amovible
3. Témoin LED alerte NCV
4. Témoins LED logique (Élevée/Faible)
5. Protection doigt
6. Commutateur de fonction rotatif
7. Touche plage (R)
8. Touche maintien de données (H)
9. Touche charge maximale (MAX)
10. Touche mode (M)
11. Touche NVC (détecteur de tension sans contact)
12. Écran LCD
13. Prise pour tête de test commune (négative)
14. Tête de test commune (négative)
Remarque : Le compartiment à piles se trouve au dos de
l'appareil.
Symboles affichés à l'écran
•))) Continuité audible V
Fonction diode
Batterie faible
‐12
µ
micro (10
‐3
m
milli (10
) (volts)
3
k
kilo (10
) ohms
6
M
Meg (10
) ohms
Volts
Ohms
D.H Maintien de données
)
A
Ampères
DC
Courant continu
AC
Courant alternatif
M.H Charge maximale
3
1
2
3
14
7
9
381676A-fr-FR_V1.1 08/15
4
5
6
8
10
11
12
13
A
