4.5
Montage direct de la pince à objet sur le support de porte-échantillon
14
16
18
17
12
Leica RM2125 RTS
10
13
12
On peut également fixer directement
la pince à objet (pince standard ou
pince à cassette universelle) sur le
support de porte-objet.
Pour cela, procédez comme suit :
• Tournez le volant pour amener le support de
porte-échantillon (10) en position de fin de
course haute et activez le blocage du volant.
• Retirez ensuite le support en queue d'aronde
(14) du support de porte-échantillon
Pour cela, dévissez les quatre vis (16) avec
une clé pour vis à six pans creux de 3 mm
(18) et enlevez-les.
• Pour retirer la glissière en queue d'aronde
(13) de la pince à objet (12), dévissez les
deux vis (17) de la glissière en queue
d'aronde
pour vis à six pans creux de 3 mm.
• Placez la pince (12) comme indiqué sur le
croquis
(fig.
l'aide des deux vis (17).

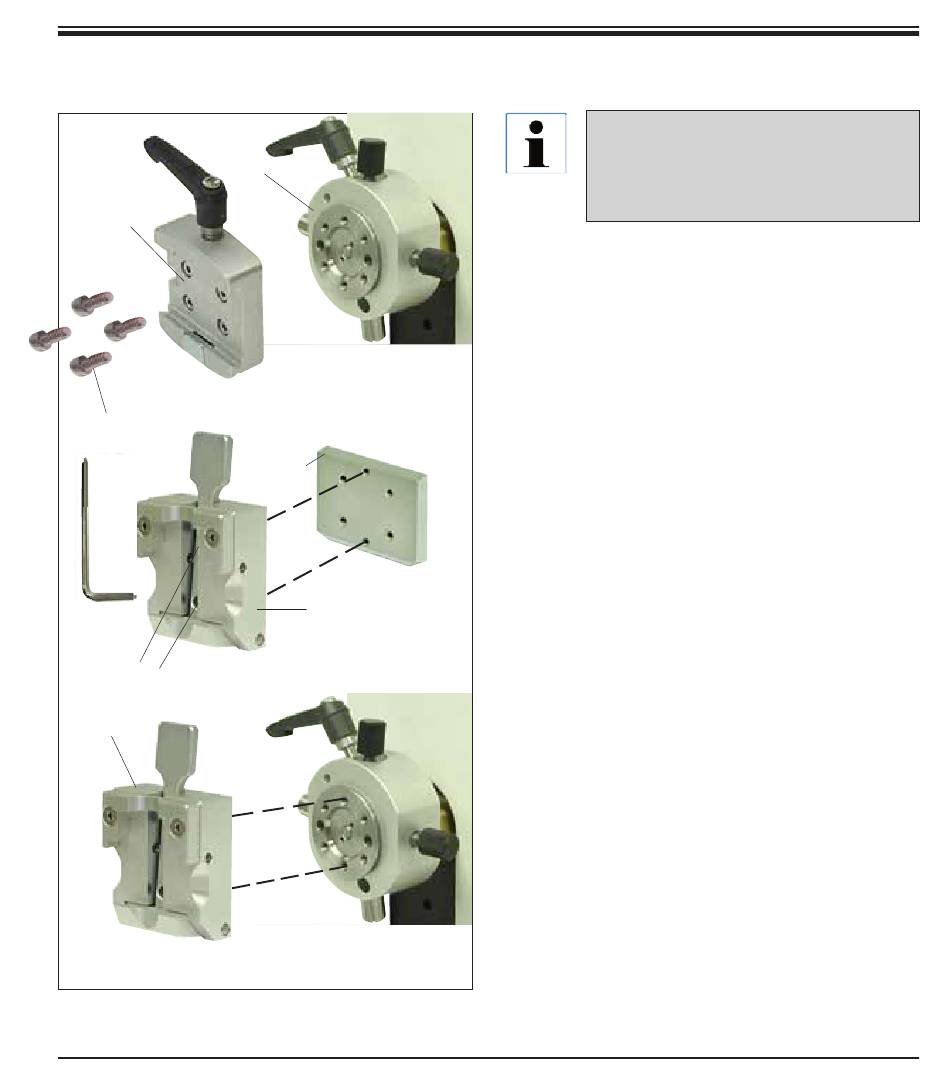

Fig. 9
4.
Mise en service
(fig.
9.2). Utilisez également la clé
9.3) sur le support et fixez-la à
(fig.
9.1).
17
