5.
Utilisation
5.3
Réglage de l'angle de dégagement
21
Détail :
Graduation de
l'échelle pour le
réglage de l'angle
de dégagement
20
24
27
28

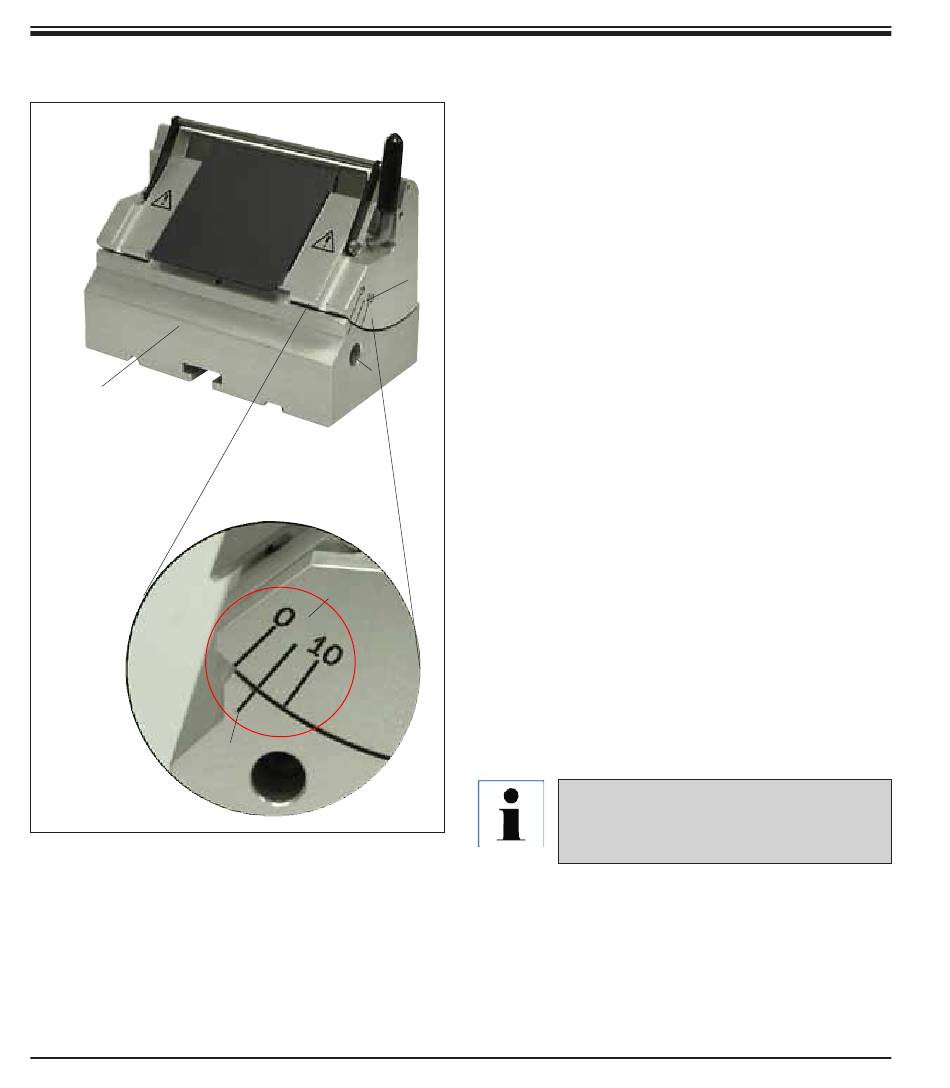

Fig. 12
• Les repères (0°, 5°, 10°) pour le réglage de
l'angle de dégagement (27) se trouvent sur
la droite du porte-couteau (25).
• On trouve également sur le côté droit de
l'embase de porte-couteau (21) un trait de
référence (28) permettant de repérer l'angle
25
de dégagement choisi.
• Pour desserrer le support en cas d'utilisation
de l'embase de porte-couteau (figé), tournez
la vis à six pans creux (24) au moyen de la
clé pour vis à six pans creux de 4 mm dans le
sens inverse des aiguilles d'une montre.
• En cas d'utilisation de l'embase de porte-
couteau (avec déplacement latéral), tournez
le levier se trouvant sur le côté droit de l'em-
base de porte-couteau dans le sens inverse
des aiguilles d'une montre.
• Déplacez le porte-couteau de manière à ce
que le trait correspondant au réglage sou-
haité se trouve en regard du trait de réfé-
rence de l'embase.
Exemple :
La figure détaillée présente un angle de dé-
gagement de 5°.
Le réglage conseillé pour l'angle de
dégagement du porte-couteau E est de
1° à 3°.
• Maintenez le porte-couteau dans cette posi-
tion, puis tournez le levier (24) ou la vis à six
pans creux (selon l'embase de porte-cou-
teau utilisée) dans le sens des aiguilles d'une
montre pour le bloquer.
Mode d'emploi, V 2.2 RevC - 11/2013
