5.9.7 Porte-couteau N/NZ
Les porte-couteaux N et NZ conviennent pour les couteaux standard en acier et métal dur,
profilés c et d, jusqu'à 16 cm de longueur. Le porte-couteau est réglable en hauteur ce qui
permet d'utiliser sans problèmes des couteaux qui ont été plusieurs fois réaffûtés.
Montage de la plaque d'appui
Avant de placer le couteau, le porte-couteau doit être monté avec l'embase de porte-
couteau dans l'appareil !
Détail :
couteau inséré et
orienté
Porte-couteau N
Accepte des couteaux
classiques de 16 cm de
long au maximum.
8
49
Leica RM2125 RTS
• Faites glisser le protège-doigts (8) vers le centre.
• Posez la plaque (46), en la présentant comme indiqué sur le croquis,
sur les vis de réglage de la hauteur (non visibles sur le croquis). Les
têtes plates des vis doivent s'encastrer dans les fentes des deux ex-
trémités de la plaque.
49
39
46
48
Porte-couteau NZ
Accepte des couteaux classiques
et en métal dur de 16 cm de long au
maximum.
Plaque de pression du couteau (56)
pour une stabilité extrême et l'utilisa-
tion optimale du tranchant.
47
56
5.
Utilisation

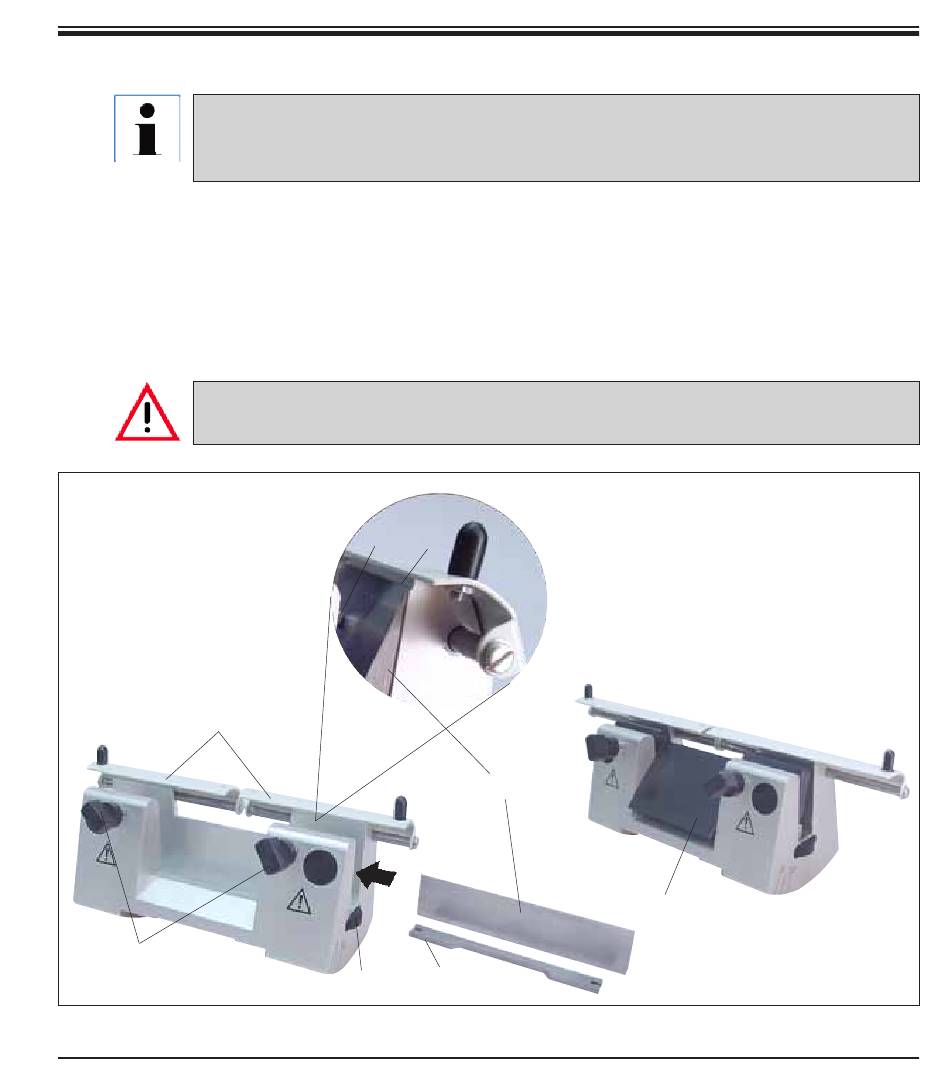

Fig. 27
33
