5.9.5 Support pour objets cylindriques
Le support pour objets cylindriques sert au maintien d'objets cylindriques.
Des inserts pour les objets cylindriques de 6, 15 et 25 mm de diamètre sont disponibles.
62
63
64
66
70
Leica RM2125 RTS
(en option)
• Choisissez la bague de la dimension voulue
67
(62, 63 ou 64) et dévissez la bague de ser-
rage (66) en tournant dans le sens inverse
des aiguilles d'une montre.
• Placez l'insert requis dans la bague de ser-
rage (66) et vissez la bague dans le sens des
aiguilles d'une montre sur le filetage (69).
69
• Placez l'échantillon (70) et bloquez-le en vis-
sant la bague de serrage (66) dans le sens
des aiguilles d'une montre.
• Pour orienter l'échantillon maintenu par le
support, introduisez la tige (67) dans le trou
(68) et tournez dans le sens inverse des ai-
guilles d'une montre pour débloquer. L'échan-
tillon peut désormais être tourné de manière à
68
ce que le côté voulu soit orienté vers le haut.
• Pour fixer l'orientation, vissez la tige (67)

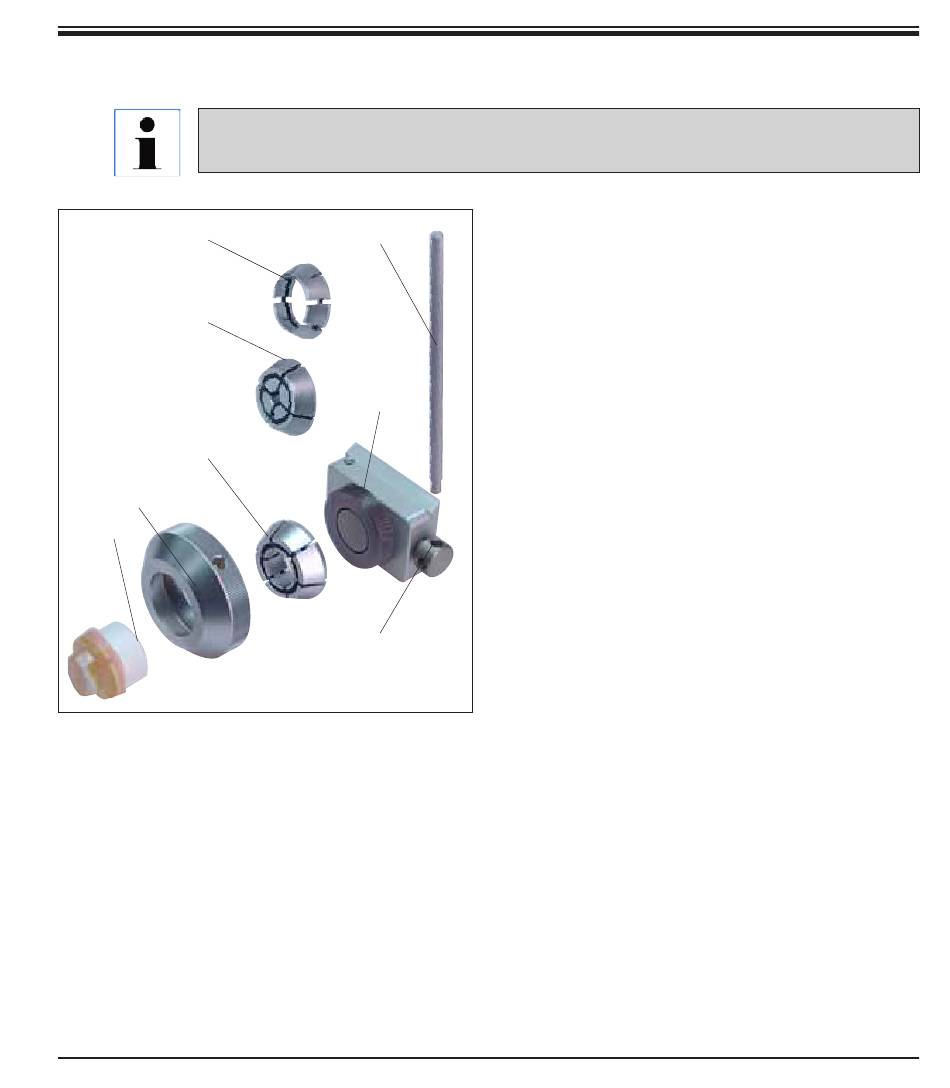

Fig. 24
dans le sens des aiguilles d'une montre.
