Utilisation
Ajustage de la plaque de pression avant
Le réglage en hauteur de la plaque de pression avant s'effectue au moyen des boulons filetés
(87) se trouvant au bas de l'embase de porte-couteau. Ils sont accessibles par des trous de la
face inférieure du porte-couteau. Pour l'ajustage, une clé pour vis à six pans creux de 2 mm
est requise.
86
77

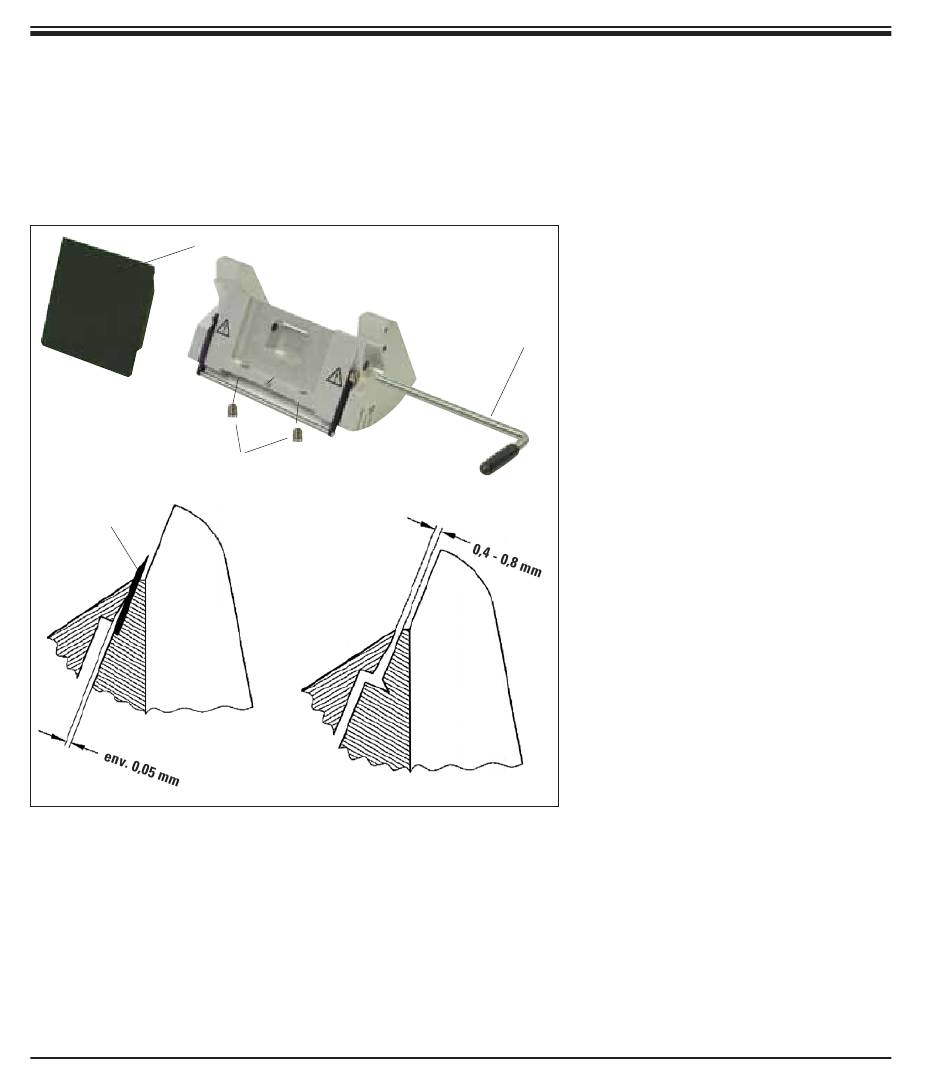

Fig. 32
38
88
87
• Ajustez la plaque de pression (86) à l'aide de la vis (88) de manière à
ce que seul le bord supérieur de la plaque exerce une pression sur la
lame. Une fente doit être visible
tournevis (env. 3,0 x 70) est nécessaire.
• Lors de l'ajustage, veillez à ce que l'écart entre les deux plaques de
pression soit d'env. 0,4 - 0,8 mm en état ouvert
• Mettez la plaque de pression
(86) en place, introduisez le le-
vier de serrage (89) dans le trou
correspondant et serrez légère-
89
ment le levier pour maintenir la
plaque en place.
• Réglez la hauteur de la plaque
en agissant sur les vis (87).
Les bords supérieurs des
plaques (86) et (80) doivent être à
la même hauteur et parallèles.
Pour le réglage de l'angle de déga-
gement de la plaque de pression
avant (86), on utilise un boulon fileté
(88) situé sous l'embase du porte-
couteau et à laquelle on a accès
obliquement par un trou
• Placez une lame (77) et bloquez
légèrement avec le levier de
serrage (89).
(fig.
32/). Pour l'ajustage, un petit
(fig.
Mode d'emploi, V 2.2 RevC - 11/2013
(fig.
32/).
32/).
