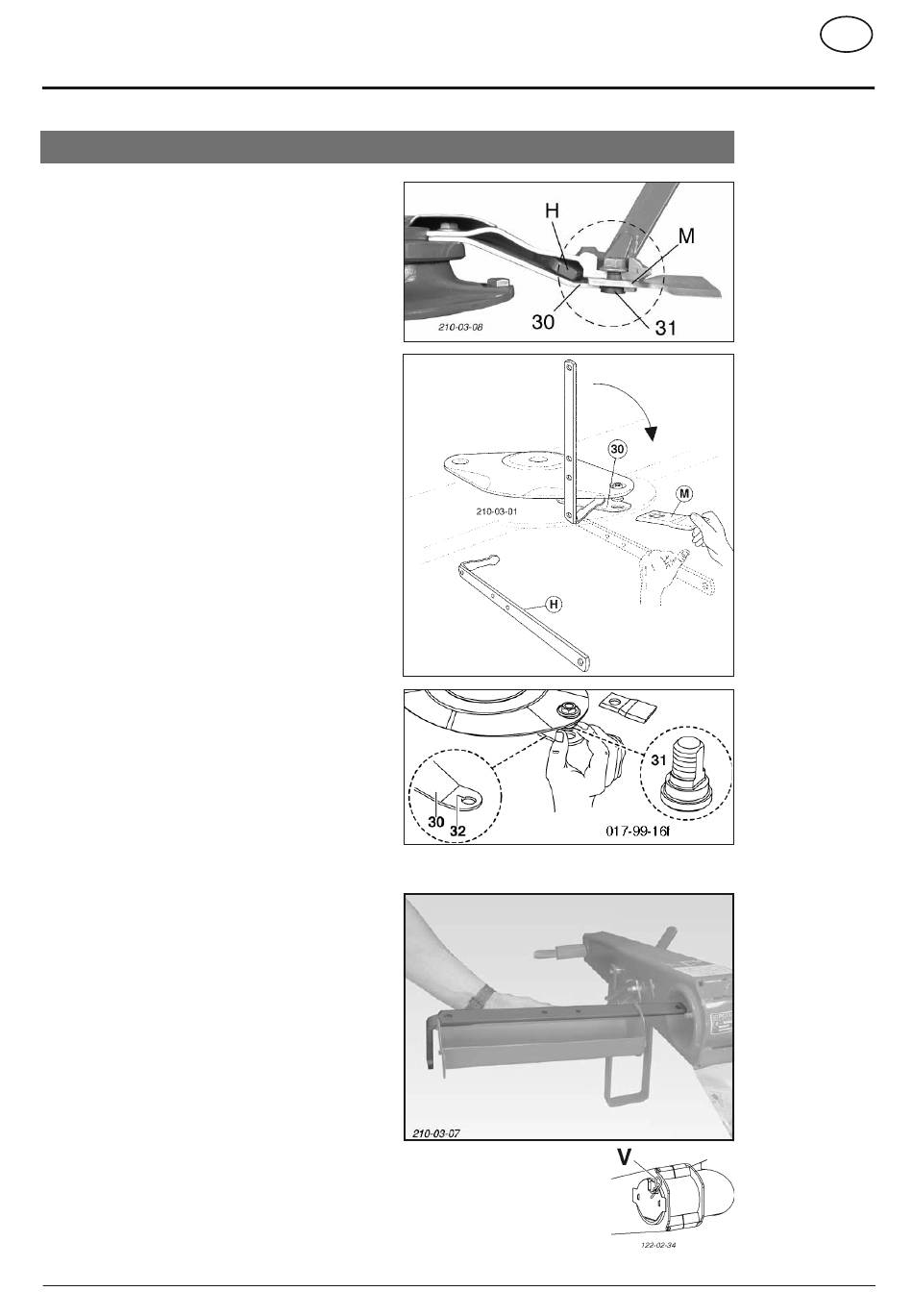

1. Enfiler la clé de démontage par la droite ou
la gauche en «Pos. A» jusqu'en butée avec
l'assiette.
2. Basculer le bras de la «Pos A» vers la «Pos B»
pour pousser la lame de ressort (30) vers le
bas.
3. Retirer le couteau (M).
4. Retirer les restes de fourrage et la saleté
- Autour de l'axe (31) et sur la partie intérieur du trou
(32).
5. Contrôles
• des tétons (31): bon état, usure et le bon appui.
• du porte-couteau (30): bon état, bon appui, sans
déformation
• Trou (32): bon état
- les parois ne doivent pas montrer de déformation.
6. Remonter le couteau
7. Contrôle visueldu bon positionnement du
couteau (M) entre le boulon (31) et la lame de
ressort (30) (voir schéma).
8. Relever à nouveau la clé (H) en «Pos A» et la
retirer.
• Déposer la clé (H) dans les 2 encoches de la caisse à
outil.
• Fermer la caisse à outil et verrouiller avec la goupille
(V).
0600-F KLINGEN_3904
Remplacement des couteaux
- 23 -
ENTRETIEN ET MAINTENANCE
A
Pos
B
Pos
F
