Brochage sur l'embase CM IO 4 x M12

Le tableau suivant indique le brochage du 4 AI U High Feature pour l'embase CM IO 4 x M12.

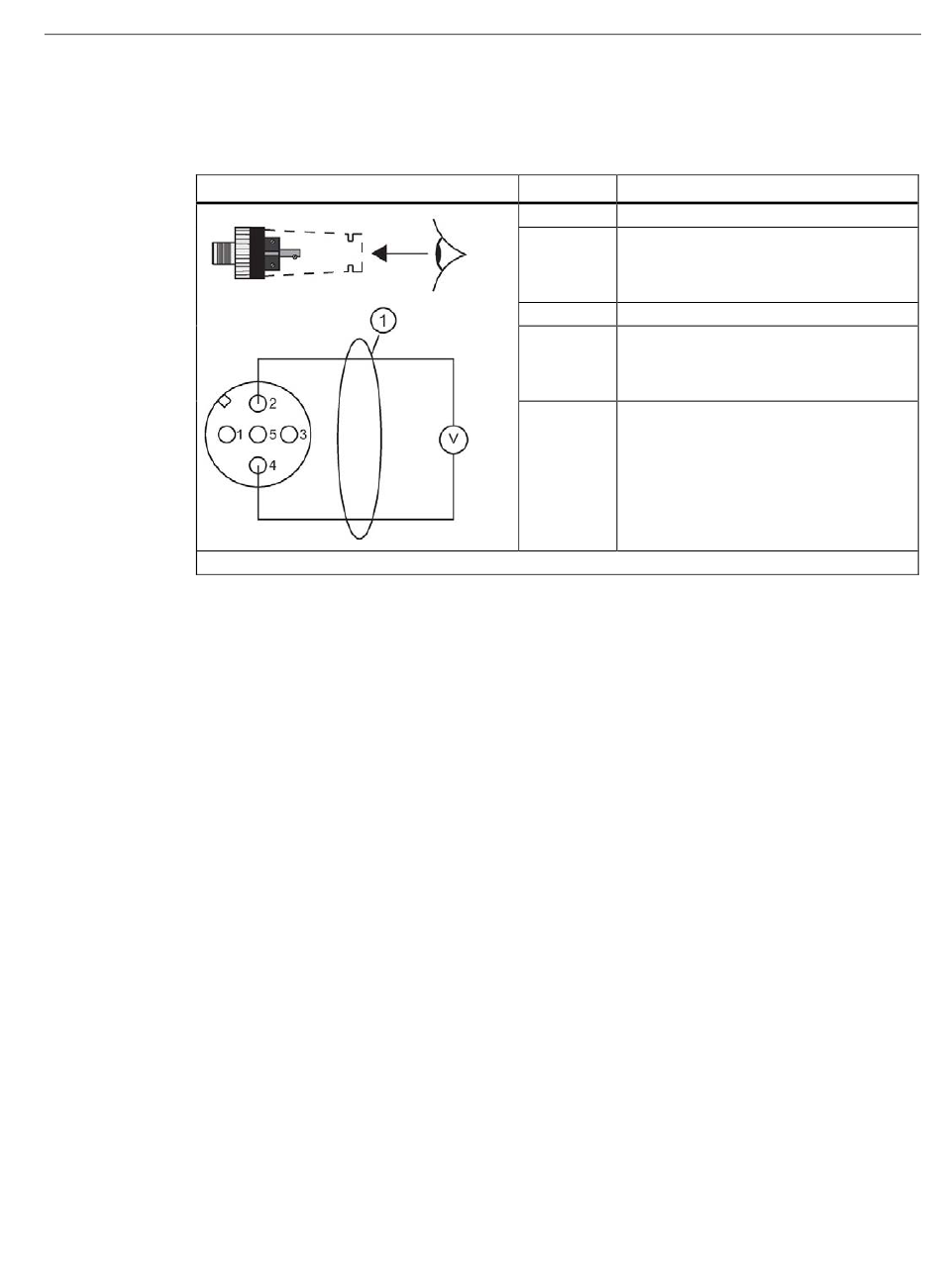

Schéma fiche de couplage
① Câble en cuivre blindé
Système de périphérie décentralisée ET 200pro
Instructions de service, 01/21, A5E00335545-AO
16.1 Module électronique analogique 4 AI U High Feature (6ES7144-4FF01-0AB0)
Modules électroniques analogiques
Borne Brochage de X1 à X4
1 Alimentation 24 V du capteur U
2 Signal d'entrée U
Signal d'entrée U
Signal d'entrée U
Signal d'entrée U
3 Masse alimentation du capteur 1M
4 Signal d'entrée U
Signal d'entrée U
Signal d'entrée U
Signal d'entrée U
5 Terre fonctionnelle FE
S
+ : connecteur X1
0
+ : connecteur X2
1
+ : connecteur X3
2
+ : connecteur X4
3
- : connecteur X1
0
- : connecteur X2
1
- : connecteur X3
2
- : connecteur X4
3
