Schweißkreis-Widerstand r ermitteln
Allgemeines
Durch die Ermittlung des Schweißkreis-Widerstand r ist es möglich, auch bei un-
terschiedlichen Schweißkabel-Längen immer ein gleichbleibendes Schweißergeb-
nis zu erzielen; die Schweißspannung am Lichtbogen ist unabhängig von
Schweißkabel-Länge und -Querschnitt immer exakt geregelt.
Der Schweißkreis-Widerstand wird nach der Ermittlung an der rechten Display
angezeigt.
r ... Schweißkreis-Widerstand... x Milliohm (z.B. 11,4 Milliohm)
Die Schweißspannung entspricht bei korrekt durchgeführter Ermittlung des
Schweißkreis-Widerstandes r exakt der Schweißspannung am Lichtbogen. Wird
die Spannung an den Ausgangsbuchsen der Stromquelle manuell gemessen, so
ist diese um den Spannungsabfall des „Kabels Schweißpotential" höher als die
Schweißspannung am Lichtbogen.
WICHTIG! Der Schweißkreis-Widerstand r ist abhängig von den verwendeten
Schweißkabeln. Die Ermittlung des Schweißkreis-Widerstandes r ist daher
-
-
Schweißkreis-
1
Widerstand r er-
mitteln
2
3
4
WICHTIG! Stellen Sie sicher, dass der Kontakt „Masseklemme - Werkstück" auf
gereinigter Werkstück-Oberfläche erfolgt.
46
bei einer Änderung von Schweißkabel-Länge oder -Querschnitt zu wiederho-
len
für jedes Schweißverfahren (mit den zugehörigen Schweißkabeln) separat
durchzuführen
Masseverbindung mit Werkstück herstellen
-
Stellen Sie sicher, dass der Kontakt „Masseklemme - Werkstück" auf ge-
reinigter Werkstück-Oberfläche erfolgt.
Netzstecker einstecken
Netzschalter (8) in Stellung - I - schalten
Funktion „r" in der zweiten Menüebene (2nd) anwählen
Elektrodenhalter oder
5
Spannkörper für Wolframelektrode
fest an das Werkstück klemmen
oder fest gegen das Werkstück
drücken

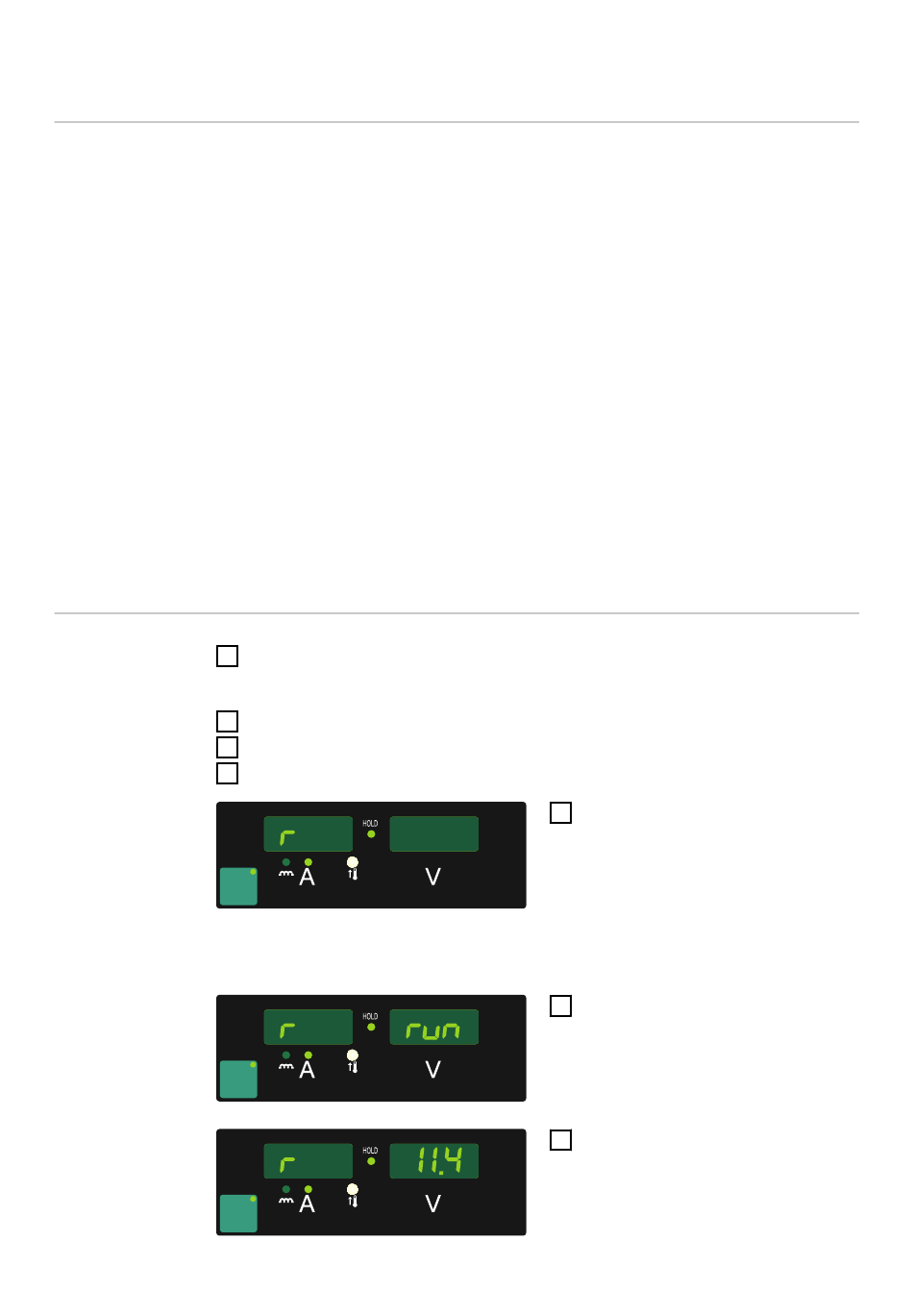

Taste Parameteranwahl (2) kurz
6
drücken. Schweißkreis-Widerstand
wird errechnet; während der Mes-
sung wird am rechten Display „run"
angezeigt
Messung ist abgeschlossen, wenn
7
am rechten Display der
Schweißkreis-Widerstand ange-
zeigt wird (z.B. 11,4 Milliohm)
