Placer les dispositifs de blocage en position droi-
te et les fixer
Monter la
poignée sur la
source de cou-
rant
Enclencher les tôles de poignée
Tôles et tube de poignée

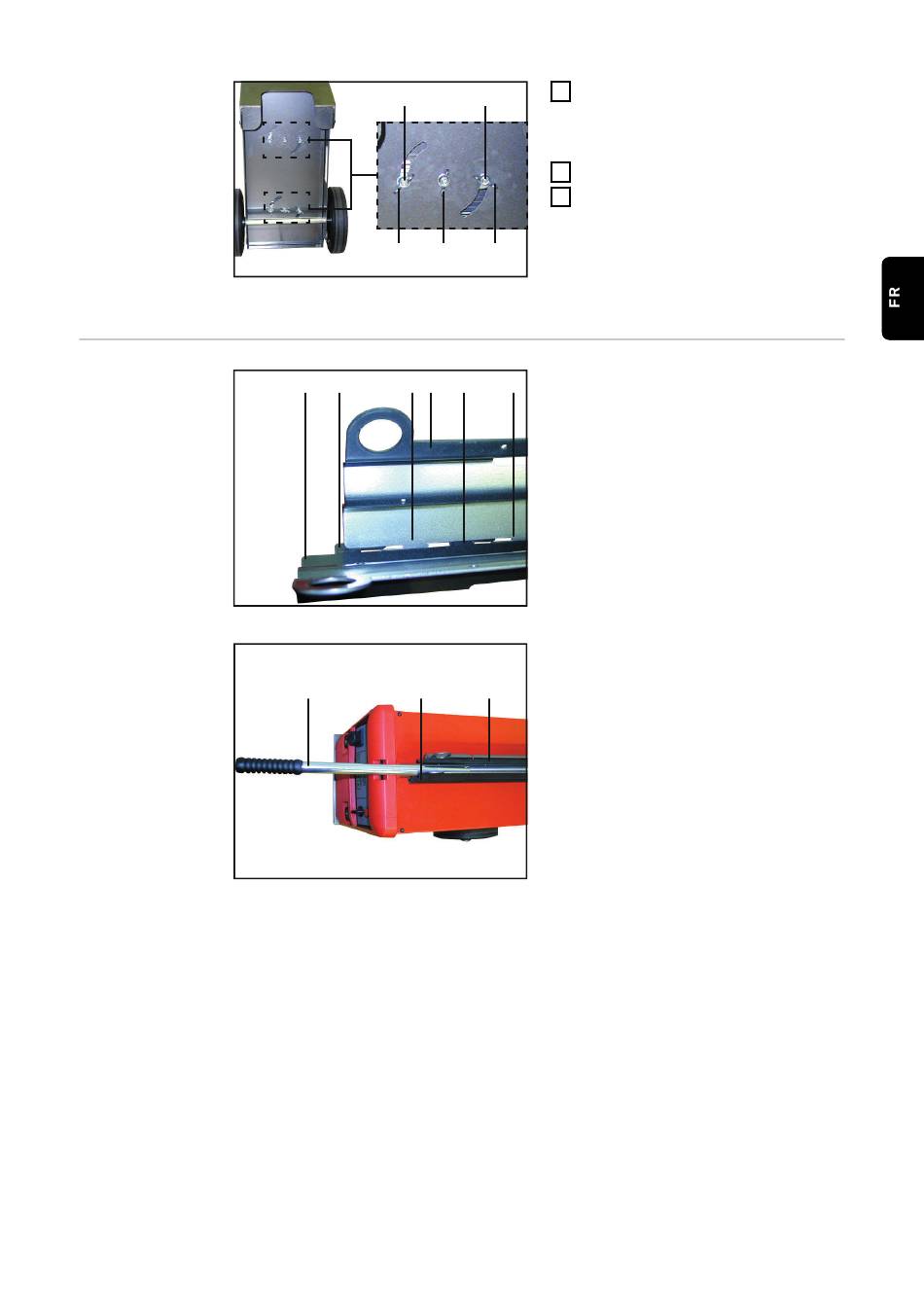

IMPORTANT ! Pendant l'assemblage des deux tôles de poignée (1), veiller à ce
que les dispositifs de blocage (2), sur la partie inférieure des tôles de poignée (1),
soient complètement enclenchés.
(4)
(3)
(3)
(2)
(2)
(1)
(1)
(2)
(3)
(1)
Placer les dispositifs de blocage en
7
(4)
position droite en déplaçant les
goujons filetés extérieurs (4) jus-
qu'à la butée.
Serrer les six écrous à ailettes (3).
8
Placer précautionneusement le
9
chariot avec la source de courant
sur les roues.
(3)
(2)
(1)
