Connecter le câble SCSI et le câble d'alimentation secteur
Remarque – L'unité de sauvegarde sur cartouche HP Ultrium 960 est un périphérique SCSI LVD Ultra320,
qui exige des câbles et des terminateurs "Ultra320" ou "MultiMode".
L'unité de sauvegarde sur cartouche HP Ultrium 448 est un périphérique SCSI LVD/SE Ultra160, qui exige
des câbles et terminateurs "Ultra160" ou "MultiMode".
Avertissement –
votre région géographique spécifique. L'utilisation d'un cordon d'alimentation non approuvé par HP vous
expose à ce qui suit : 1) Non-conformité avec les spécifications de sécurité du pays d'installation. 2)
Intensité admissible du conducteur insuffisante pouvant entraîner une surchauffe et un risque de blessure ou
d'endommagement du produit. 3) Rupture de cordon susceptible d'entraîner l'exposition des contacts
internes et de créer un risque d'électrocution pour l'utilisateur. HP décline toute responsabilité en cas
d'utilisation d'un cordon secteur non homologué.
Attention – Si vous ne déconnectez pas les câbles d'alimentation de ces périphériques, vous risquez
d'endommager la bibliothèque.
Pour connecter le câble SCSI et le câble d'alimentation secteur à la bibliothèque :
Arrêtez et mettez hors tension le serveur sélectionné. Débranchez tous les périphériques connectés, tels
1.
que les imprimantes et autres périphériques SCSI. Retirez les câbles d'alimentation du serveur et de
tous les accessoires reliés.
2. Connectez l'une des extrémités du câble SCSI (livré avec le kit d'accessoires) dans l'un des connecteurs
situés sur le panneau arrière de la bibliothèque

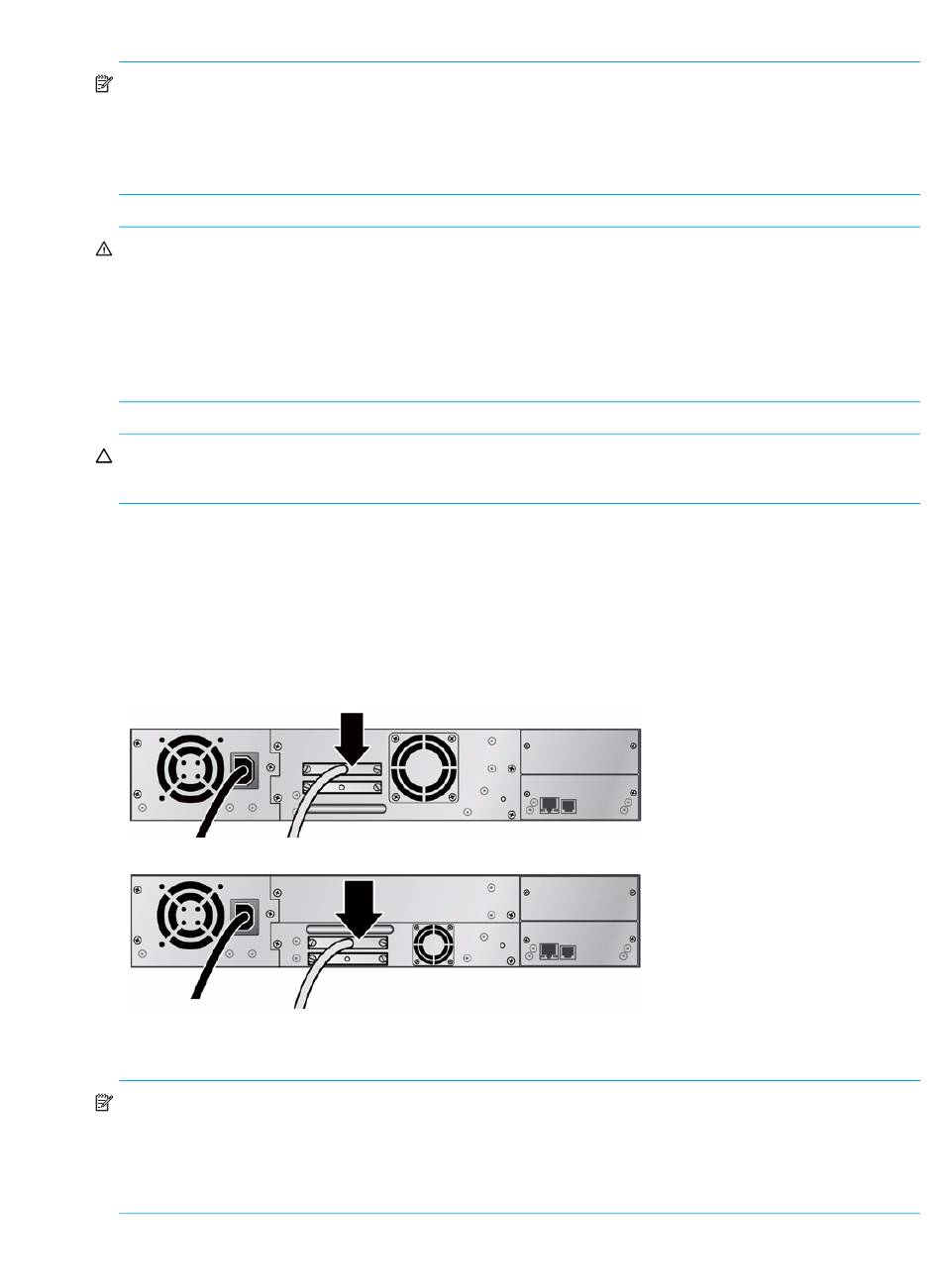

Figure 12 Connecter le câble SCSI à une unité Ultrium 960 pleine hauteur
Figure 13 Connecter le câble SCSI à une unité Ultrium 448 demi-hauteur
3. Connectez l'autre extrémité du câble SCSI dans la prise du contrôleur SCSI ou dans le port du
précédent périphérique sur le bus SCSI.
Remarque – Le contrôleur de bus doit être de type LVDS (les contrôleurs de bus SCSI à terminaison
simple/SE entraînent une nette réduction des performances et de la longueur de câble supportée). Si
d'autres périphériques SE sont connectés au même bus SCSI, l'ensemble du bus SCSI fonctionnera à la
vitesse SE, ce qui réduit fortement les performances. Ne jamais connecter une unité Ultrium 960 à un bus
SCSI SE.
Ce produit s'utilise uniquement avec un cordon d'alimentation approuvé par HP pour
(Figure 12 ou Figure 13).
