Funzionamento

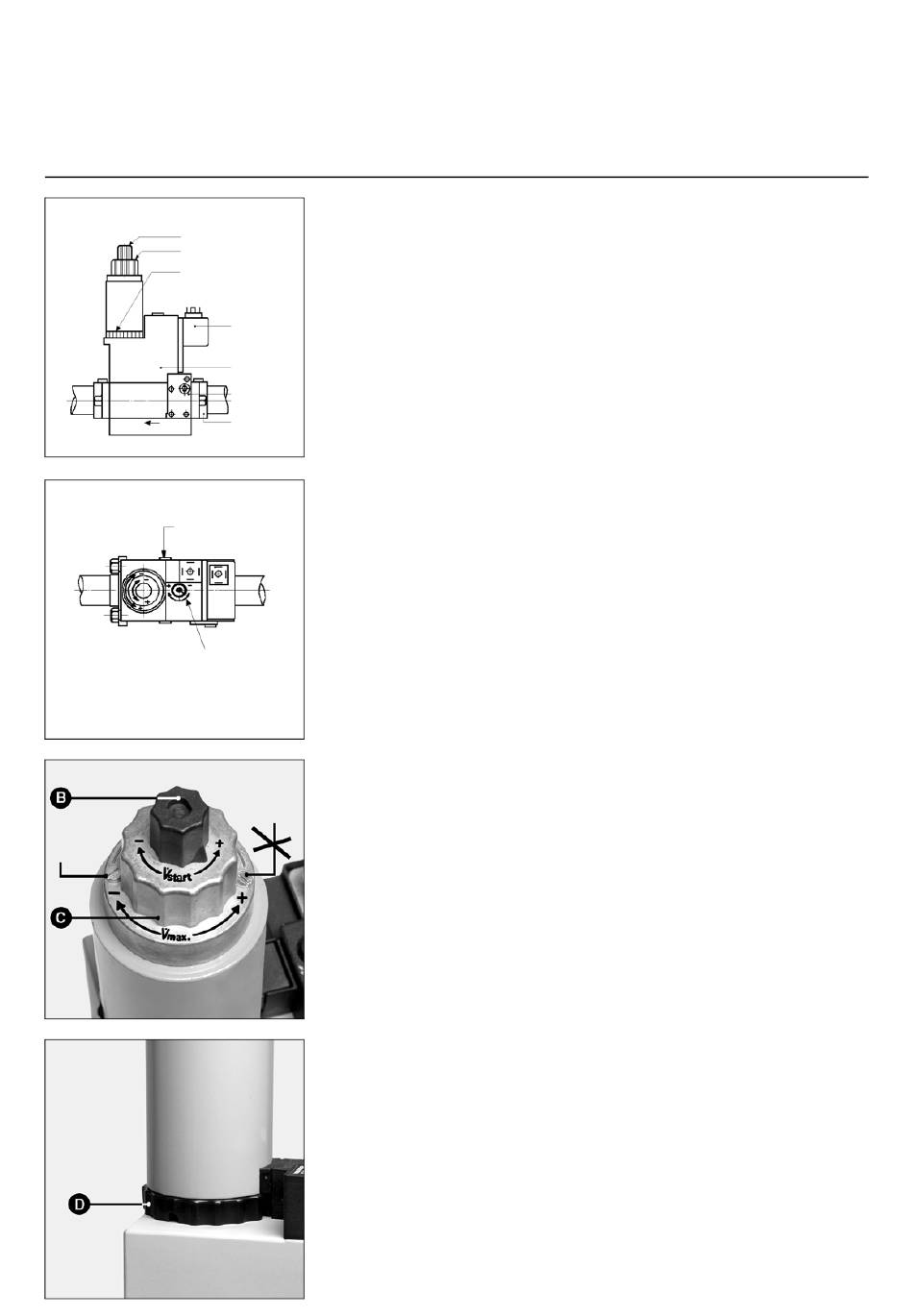

Rampa gas MBZRDLE

Valvola bi-stadio
Regolazione freno idraulico
Regolazione 2° stadio
Regolazione 1° stadio
pBr (4 - 20 mbar)
Vite di regolazione del
regolatore di
pressione del gas
Vite di
bloccaggio
38
MBZRDLE... B01S.. (bi-stadio)
Unità compatta consistente in:
filtro, pressostato regolabile, valvola di
sicurezza non regolabile ad apertura e
chiusura rapida, regolatore della pressione
regolabile, valvola principale (primo e
secondo stadio) con portata regolabile e
freno idraulico ed a chiusura rapida.
Impostazioni di fabbrica:
- Portata stadio 1 e stadio 2 impostata sul
Pressostato
valore massimo.
- Portata di accensione e regolatore della
pressione impostati sul valore minimo.
Bobina magnetica
Coperchio del
filtro
Flangia di allaccia-
mento
Impostazione per il regolatore di
pressione
Per la impostazione della pressione
di uscita sono eseguibili 60 giri della
vite di regolazione. Tre giri verso destra
aumentano la pressione di
1 mbar, tre giri verso sinistra diminuiscono la
pressione dello stesso valore.
Alla messa in funzione
• eseguire almeno 10 giri verso destra (+)
• e successivamente perfezionare la regola-
zione (più o meno pressione)
• Controllare la pressione del gas nel multi-
block pBr (M4) o nel nipplo
di misurazione Ø9 nel collettore del gas.
Regolazione portata di accensione
• Svitare il tappo di plastica B.
• capovolgerlo ed utilizzarlo come chiave per
vite
svitare la vite di regolazione (tre giri per
sigillata
passare dalla portata minima alla portata
massima)
• Ridurre la portata di accensione mediante
rotazione verso destra o aumentare
mediante rotazione verso sinistra.
Regolazione della portata nominale
• Allentare la vite di bloccaggio senza toccare
la vite sigillata contrapposta (tre giri per
passare dalla portata minima alla portata
massima).
Regolazione della portata del gas per lo
stadio 1
Manualmente (senza strumenti).
• Ridurre la portata nominale del gas
mediante rotazione verso destra dell'anello
D che si trova nella parte inferiore della
bobina magnetica. Aumento della portata
del gas mediante rotazione verso sinistra.
(3 giri completi per passare dal minimo al
massimo).
02/2008 - Art. Nr. 13 020 862A
Dati tecnici
Pressione di ingresso max. 360mbar
Temperatura ambiente da -15 a +70° C
Tensione
Potenza assorbita
Tipo di protezione
Allacciamento gas Rp 3/4" o Rp 1" 1/4
Posizione di installazione:
- verticale con magnete rivolto verso l'alto
- orizzontale con magnete in orizzontale
Regolazione della portata del gas per lo
stadio 2
• Ridurre la portata nominale del gas
mediante rotazione verso sinistra della
manopola di regolazione C posta sulla
parte superiore
della bobina magnetica. Con una rotazione
verso destra la portata verrà ridotta.
Nota:
La regolazione della portata del gas dello
stadio 2 può variare la portata dello stadio 1.
In un caso simile, lo stadio 1 dev'essere nuo-
vamente impostato.
A regolazione avvenuta, serrare nuova-
mente la vite di bloccaggio.
230 V/50 Hz
60 VA
IP 54
