1.3 Groupe cible
La notice d'installation et de fonctionnement est destinée aux
installateurs professionnels et aux opérateurs du groupe de
surpression.
Il est recommandé de faire réaliser l'installation par des personnes
compétentes dotées des qualifications techniques requises par la
législation spécifique applicable.
2. Présentation de l'installation
2.1 Description de l'installation
Le groupe de surpression peut intégrer les pompes Grundfos
CRE, CRIE, CME-A ou CME-I contenant des moteurs MGE tri- ou
monophasés à vitesse variable et un coffret de disjoncteur.
Le groupe de surpression ajuste sa performance à la demande en
démarrant/arrêtant le nombre de pompes requis et en commandant
en parallèle des pompes en service.
2.2 Usage prévu
Il s'agit d'une gamme de groupes de surpression assemblés en
usine, prêts à être installés et exploités.
Le groupe de surpression maintient une pression constante grâce à
l'ajustement variable continu de la vitesse des pompes connectées.
11
9
8
7
6
2
4
1

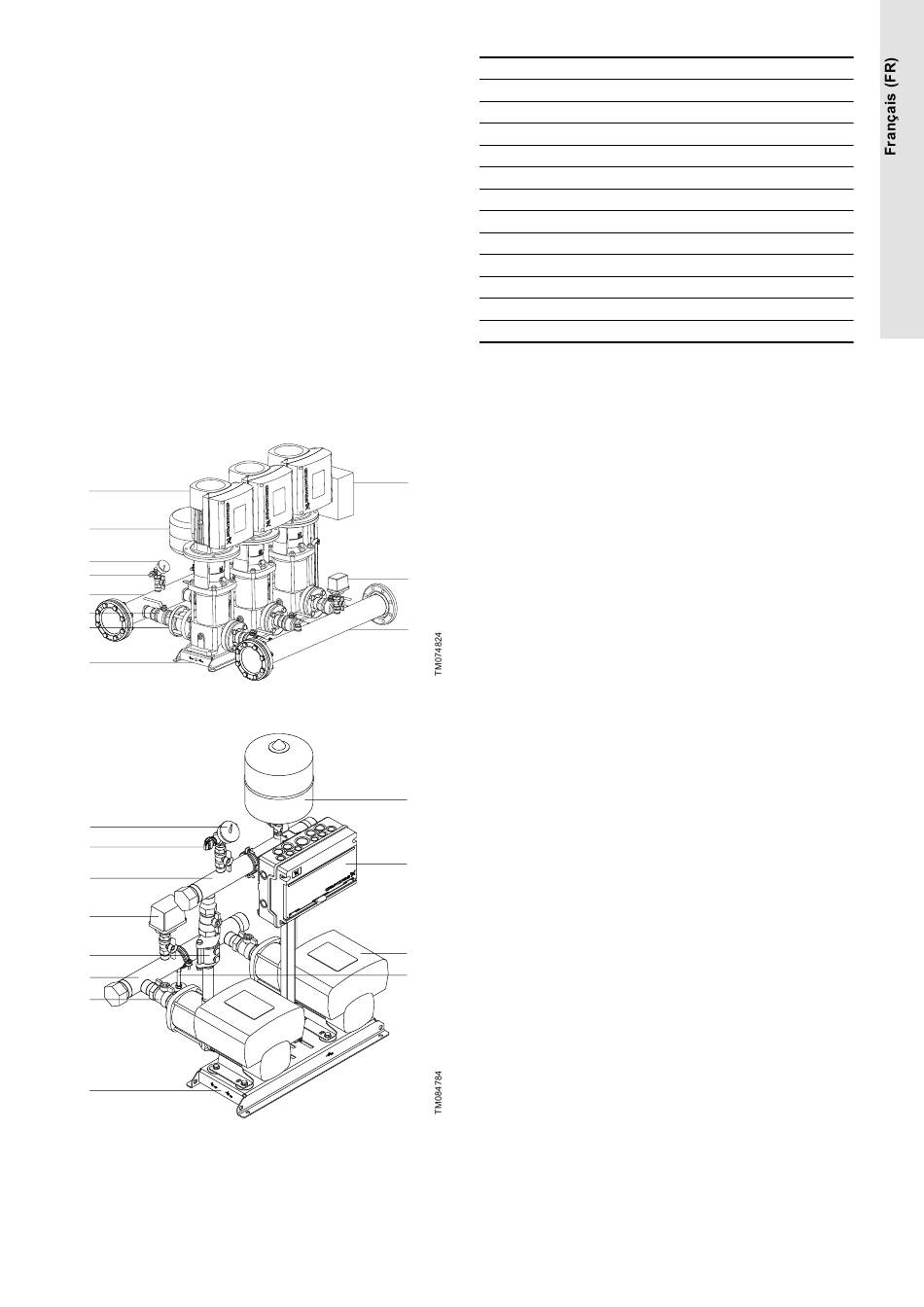

Groupe de surpression avec pompes CRE, CRIE
8
7
6
5
4
3
2
1
Groupe de surpression avec pompes CME
Pos.
Description
1
Châssis
2
Robinet d'arrêt
3
Collecteur d'aspiration
4
Clapet anti-retour
5
Pressostat
6
Collecteur de refoulement
7
Capteur de pression-refoulement
8
Manomètre
9
Réservoir à membrane
10
Coffret du disjoncteur
11
Pompe
12
Pied support
Le coffret du disjoncteur comporte un interrupteur principal et des
disjoncteurs.
2.3 Applications
Les groupes de surpression sont conçus pour la surpression d'eau
claire dans les lieux suivants :
hôtels
10
hôpitaux
écoles
bâtiments administratifs
industrie
irrigation
5
lavage et nettoyage
Immeubles d'habitation
immeubles d'appartements.
3
9
10
11
12
5
