NOTICE GRUNDFOS

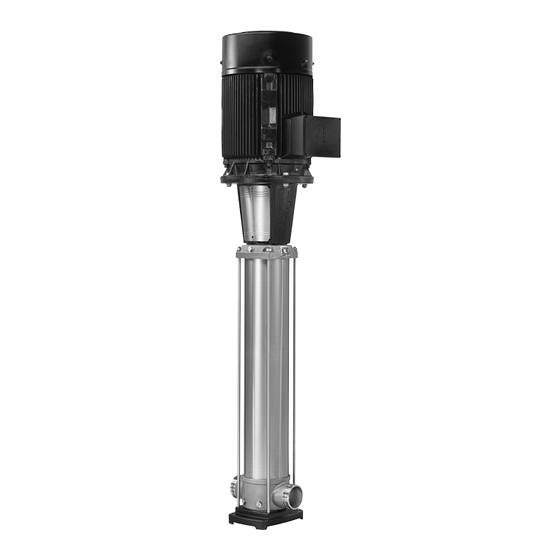

CR, CRN SF 32, 45, 64 et 90
Modèle A
Consignes de maintenance

Publicité

Table des Matières
loading

Manuels Connexes pour Grundfos CR Serie

Sommaire des Matières pour Grundfos CR Serie

  • Page 1 NOTICE GRUNDFOS CR, CRN SF 32, 45, 64 et 90 Modèle A Consignes de maintenance...

  • Page 2: Table Des Matières

    : rels. – Utiliser votre service local de collecte des déchets. – Si ce n'est pas possible, envoyer ce produit à Grundfos ou Si ces instructions ne sont pas respectées, au réparateur agreé le plus proche.

  • Page 3: Identification

    3. Identification Ce paragraphe présente la plaque signalétique, la désignation et les codes pouvant apparaître. Les codes pouvant être combinés, une position Nota de code peut contenir plus d'un code (lettre). 3.1 Plaque signalétique Type Model bar/°C > DK-8850 Bjerringbro, Denmark Plaque signalétique Fig.

  • Page 4: Désignation

    3.2 Désignation Exemple HQQE Gamme Débit nominal [m Nombre d’étages Code version pompe A = Version de base B = Moteur surdimensionné E = Certification E = Pompe pour hautes températures (refroidissement à air partie supérieure) H = Version horizontale HS = Pompe à...

  • Page 5: Code Garniture Mécanique

    3.3 Code garniture mécanique Le code garniture mécanique comprend toujours quatre lettres. Exemple Désignation type principal Grundfos pour garniture mécanique Matériau, grain mobile Matériau, grain fixe Matériau, garniture secondaire Les codes suivants sont utilisés : Position Code Description Joint torique avec bague d'entraînement fixe A soufflet en élastomère...

  • Page 6: Couples Et Lubrifiants

    4. Couples et lubrifiants Pos. Désignation Dimensions Couple [Nm] Lubrifiant Vis à tête hexagonale M10 x 50 Thread-Eze Vis à tête hexagonale Thread-Eze Vis à tête hexagonale M10 x 25 Thread-Eze Vis de purge d'air 5/20 Bouchon 1/2" Thread-Eze Ecrou Thread-Eze Vis six pans M16 x 50...

  • Page 7: Outils De Maintenance

    5. Outils de maintenance 5.1 Outils spécifiques Pos. Désignation Pour pos. Description Réf. CR, CRN SF 32 ~ SV0003-3 CR, CRN SF 45 ~ SV0003-4 Outil de montage et démontage de la SV0003 colonne de chambres, avec tige CR, CRN SF 64 ~ SV0003-5 CR, CRN SF 90 ~ SV0003-2 CR, CRN SF 32 96855938...

  • Page 8: Outils Standards

    5.2 Outils standards Pos. Désignation Pour pos. Description Réf. 3 mm SV0153 5 mm SV0124 Clé en T 6 mm SV0050 8 mm SV0051 5 mm SV0296 6 mm SV0297 Embout à tête hexagonale 8 mm SV0298 1/2" SV0094 5/8" SV0093 13 mm SV0413...

  • Page 9: Démontage Et Montage

    4. Couples et lubrifiants. Lubrifier les vis à tête hexagonale (pos. 9). Visser sans serrer. Les pompes centrifuges Grundfos types CR(N) 32, 45, 64 et 90 Vérifier que les écarts entre chaque côté des demi-accouple- sont des pompes en ligne multicellulaires.

  • Page 10: Remplacement Du Support Moteur

    6.3 Remplacement du support moteur 6.5 Remplacement de la garniture mécanique 6.3.1 Démontage 6.5.1 Démontage Retirer les vis (pos. 7a), ainsi que les protège-accouplements Retirer les vis (pos. 7a), ainsi que les protège-accouplements (pos. 7). (pos. 7). Maintenir la garniture mécanique en place sur l'arbre en insérant Retirer les vis (pos.

  • Page 11: Remplacement De La Tête De Pompe

    6.5.2 Montage 6.6 Remplacement de la tête de pompe Nettoyer et lisser l'arbre avant de placer la garniture mécanique. 6.6.1 Démontage Utiliser le support plastique et la toile émeri fournis avec le kit Retirer les vis (pos. 7a), ainsi que les protège-accouplements garniture mécanique.

  • Page 12: Remplacement De La Colonne De Chambres

    6.6.2 Montage 6.7 Remplacement de la colonne de chambres Placer le joint torique supérieur (pos. 37) sur la tête de pompe et 6.7.1 Démontage lubrifier. Retirer la tête de pompe. Voir paragraphe 6.6 Remplacement de Placer soigneusement la tête de pompe et s'assurer que le joint la tête de pompe.

  • Page 13: Démontage De La Colonne De Chambres

    6.8 Démontage de la colonne de chambres Démontage de la chambre C Retirer la chambre avec bague de roulement (pos. 4a). Placer l'outil de montage et démontage de la colonne de chambres (pos. A) dans un étau et le serrer. Placer l'outil de fixa- Retirer le roulement (pos.

  • Page 14: Montage De La Colonne De Chambres

    6.9 Montage de la colonne de chambres Montage de la chambre B Placer la roue et le cône fendu (pos. 48a). Avant le montage, nettoyer et vérifier toutes les pièces. Remplacer les pièces défectueuses ou non conformes aux Mettre en place la roue en appuyant et faire pénétrer le cône mesures suivantes en raison de leur usure.

  • Page 15: Ordre De Montage, Chambres Et Roues

    7. Ordre de montage, chambres et roues Chambre B 7.1 CRN 32 SF Roue Le tableau indique l'ordre de montage des colonnes de chambre au moyen de symboles. Cône fendu 9 chambres 13 chambres Ecrou conique Chambre avec collerette Chambre C Roue Cône fendu Ecrou conique...

  • Page 16: Crn 45 Sf

    7.2 CRN 45 SF Chambre C Le tableau indique l'ordre de montage des colonnes de chambre au moyen de symboles. Roue 7 chambres 12 chambres Cône fendu Ecrou conique Palier, complet Chambre avec palier, complète Chambre D Pièce d'aspiration, complète Chambre E Pièce de refoulement Chambre A...

  • Page 17: Crn 64 Sf

    7.3 CRN 64 SF Chambre C Le tableau indique l'ordre de montage des colonnes de chambre au moyen de symboles. Roue 4 chambres 7 chambres Cône fendu Ecrou conique Palier, complet Chambre avec palier, complète Chambre D Pièce d'aspiration, complète Chambre E Pièce de refoulement Chambre A...
  • Page 18 7.4 CRN 90 SF Chambre C Le tableau indique l'ordre de montage des colonnes de chambre au moyen de symboles. Roue 3 chambres 5 chambres Cône fendu Ecrou conique Palier, complet Bague de roulement Chambre avec palier, complète Chambre D Pièce d'aspiration, complète Chambre E...
  • Page 19 8. Positions Pos. Désignation Lanterne moteur Tête de pompe Bague intermédiaire Vis à tête hexagonale Chambre avec roulement Chambre avec collerette Chambre avec bague de roulement Socle Vis à tête hexagonale Ressort ondulé pour socle Rondelle Protège-accouplement Vis à tête hexagonale Demi-accouplement Vis de purge d'air Bouchon...

  • Page 20: Vues Éclatées

    9. Vues éclatées Vue éclatée de la CRN 32 et 64 SF...
  • Page 21 Vue éclatée de la CRN 45 SF...
  • Page 22 Vue éclatée de la CRN 90 SF...
