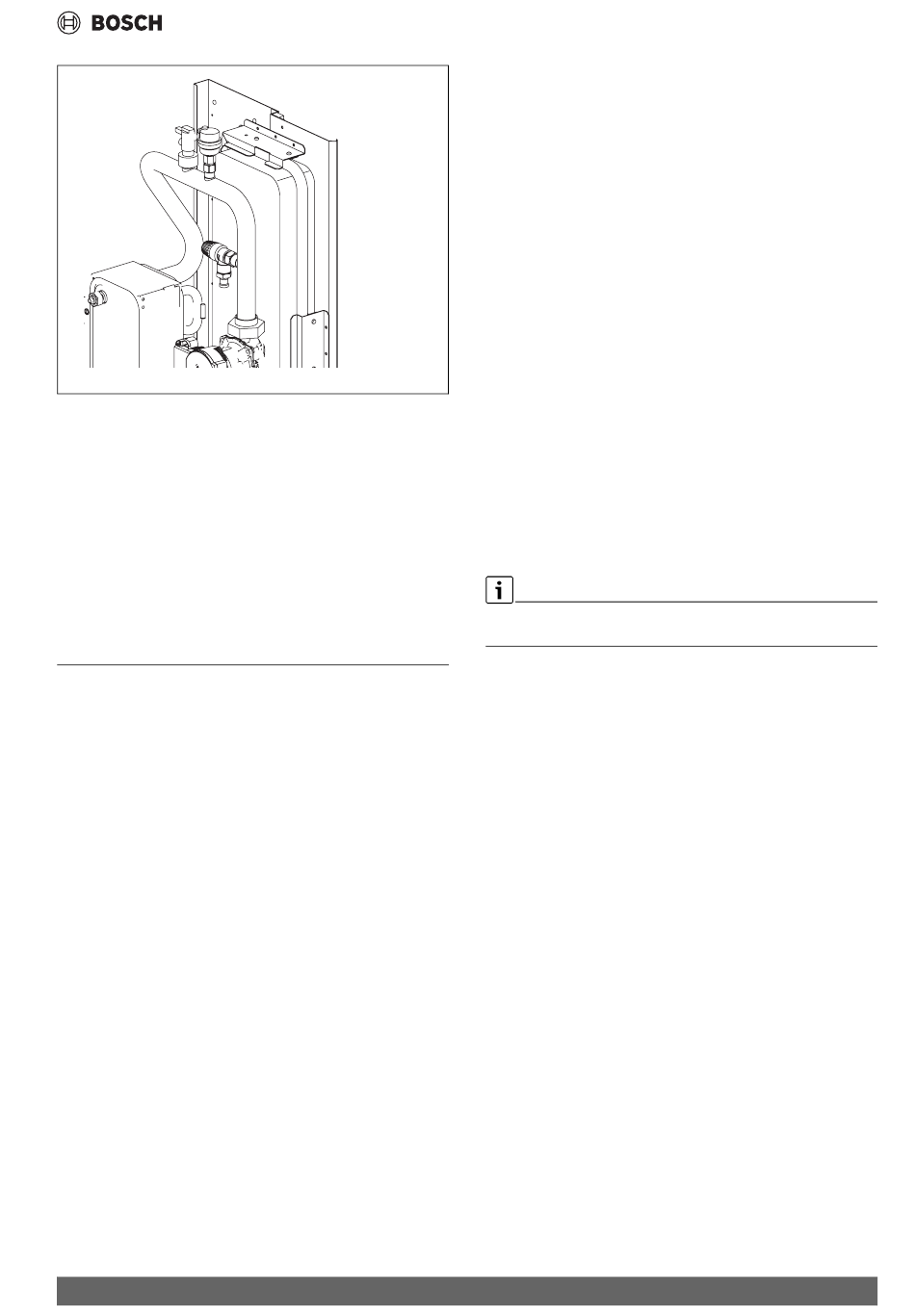

Fig. 59 Remplissage/Ajout d'eau
Pendant le remplissage, il peut être impossible d'évacuer tout l'air du
système : l'air résiduel sera évacué par les purgeurs automatiques pen-
dant les premières heures de fonctionnement du système.
Il peut donc être nécessaire d'ajouter de l'eau dans le système lorsque
l'appareil est éteint. La pression d'eau indiquée sur le manomètre varie
en fonction de sa température : une eau à une température supérieure
possède une pression plus élevée.
▶ Toujours maintenir une pression d'eau > 0,3 bar pour éviter que l'air
ne pénètre dans le système.
L'appareil peut évacuer de l'eau par la soupape différentielle.
▶ Vérifier la pression du système périodiquement.
8
Raccordements électriques
• Le câblage fixe doit comporter un disjoncteur magnétothermique ou
un autre moyen d'isolation avec séparation des contacts sur tous les
pôles, à mettre en œuvre conformément aux lois et réglementations
en vigueur.
• La protection doit être dimensionnée conformément aux données
électriques déclarées par le fabricant.
• Couper l'alimentation électrique avant d'effectuer tout raccorde-
ment et attendre 10 minutes pour que les condenseurs de bus CC de
l'inverter du compresseur soient correctement à une faible tension
résiduelle.
• Utiliser uniquement des câbles en cuivre.
• Ne pas écraser les faisceaux de câbles et éviter qu'ils entrent en
contact avec les tuyaux et tous les bords tranchants.
• L'installation des composants et des raccordements électriques sur
site doit être effectuée par un électricien qualifié et conformément
aux lois et réglementations en vigueur.
• Les raccordements électriques sur site doivent être effectués confor-
mément au schéma de câblage fourni avec l'appareil et en suivant les
instructions ci-dessous.
• Utiliser une alimentation électrique dédiée. Ne jamais utiliser une ali-
mentation électrique qui est également utilisée par d'autres appa-
reils.
• Mettre l'appareil à la terre.
• Ne pas raccorder le fil de terre aux conduites de gaz ou d'eau, aux
paratonnerres ou aux câbles de terre du système téléphonique.
• Une mise à la terre incorrecte risque d'entraîner une électrocution.
• Installer un disjoncteur différentiel de fuite à la terre (30 mA).
• Le non-respect de cette précaution peut entraîner une électrocution.
• Installer les fusibles ou les disjoncteurs nécessaires.
Compress 2000 AWF – 6721859587 (2024/07)
• Les câbles d'alimentation et de signal doivent être acheminés aussi
séparément que possible pour éviter toute interférence éventuelle.
S'ils sont acheminés en parallèle, respecter les distances suivantes
pour des raisons de commodité : 300 mm pour les courants nomi-
naux inférieurs à 10 A et 500 mm pour les courants nominaux com-
pris entre 10 et 50 A.
8.1
Précautions pour les raccordements électriques
Respecter les précautions ci-dessous avant d'effectuer les raccorde-
ments électriques :
▶ Fixer les câbles électriques à l'aide d'attaches de câbles afin qu'ils
n'entrent pas en contact avec les tubes (éviter tout particulièrement
le contact avec les tubes du circuit de réfrigération côté haute pres-
sion).
▶ Veiller à ce qu'aucune force extérieure ne soit exercée sur les connec-
teurs des bornes.
▶ Lors de l'installation du disjoncteur différentiel de courant de défaut,
vérifier qu'il est compatible avec l'inverter (résistant aux interfé-
0010051918-001
rences électromagnétiques à haute fréquence) pour éviter tout
déclenchement inutile de l'interrupteur.
▶ Si une vanne 3 voies est nécessaire dans le système, il est conseillé
d'utiliser le kit fourni en option. Il est toutefois préférable de choisir
un type ballon pour garantir une séparation complète entre le circuit
d'eau chaude sanitaire et le circuit de chauffage. Dans tous les cas, il
convient d'utiliser des vannes à faible fuite. Si une vanne 2 voies ou
3 voies est utilisée dans le circuit, il est conseillé que son temps de
commutation maximal soit inférieur à 60 secondes. Un temps de
commutation de 30 s est recommandé.
Le disjoncteur différentiel doit être de type à déclenchement rapide de
30 mA (<0,1 s).
Cette unité est équipée d'un onduleur. L'installation d'un condenseur de
facteur de puissance perturbe non seulement l'effet d'amélioration d'un
tel dispositif sur le facteur de puissance, mais peut également causer
une surchauffe du condenseur en raison des ondes haute fréquence.
▶ Ne pas installer un condenseur de facteur de puissance pour éviter
d'éventuels accidents.
Raccordements électriques
55
