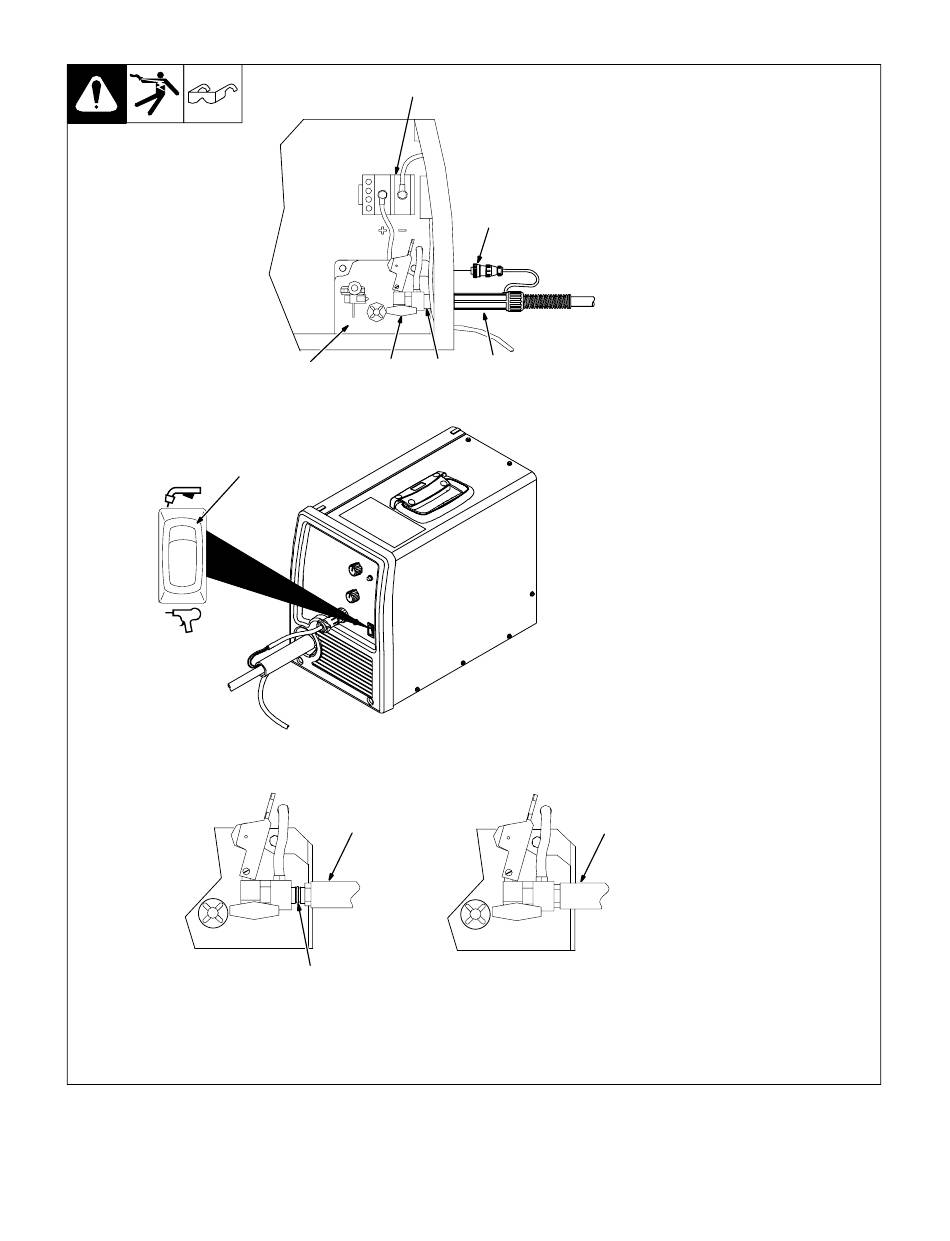

3-14. Branchement d'un pistolet à bobine sur un appareil Millermatic 211
7
.
S'assurer de loger l'extrémité du pistolet de manière
étanche sur l'ensemble d'alimentation.
Incorrect
Joint de pistolet non étanche.
Pour la liste complète des pièces détachées, visiter le site www.MillerWelds.com.
6
1
3
4
4
Les joints toriques exposés
provoqueront des fuites de
gaz de protection.
5
2
4
Correct
Joint de pistolet entièrement étanche.
1
Ensemble d'alimentation du fil
2
Pistolet à bobine
3
Bouton de fixation de la torche
4
Extrémité de la torche
Desserrer la vis à oreilles. Insérer
l'extrémité de la torche dans l'ou-
verture jusqu'à ce qu'elle bute
contre l'ensemble d'alimentation du
fil. Serrer le bouton du pistolet.
Le pistolet à bobine doit être inséré
à fond pour empêcher toute fuite de
gaz de protection.
5
Fiche de la gâchette du
pistolet
Enfoncer la fiche dans la prise et
serrer la bague filetée.
6
Bornier de changement de
polarité
Pour établir un bon raccordement
de polarité, voir Section 3-5.
7
Interrupteur de pistolet à
bobine ou de pistolet MIG
Mettre l'interrupteur à la position
Spool Gun (pistolet à bobine)
Fermer la porte.
Ref. 804 984-A / Ref. 805 390-A / Ref. 801 987
OM-239 988 Page 19
