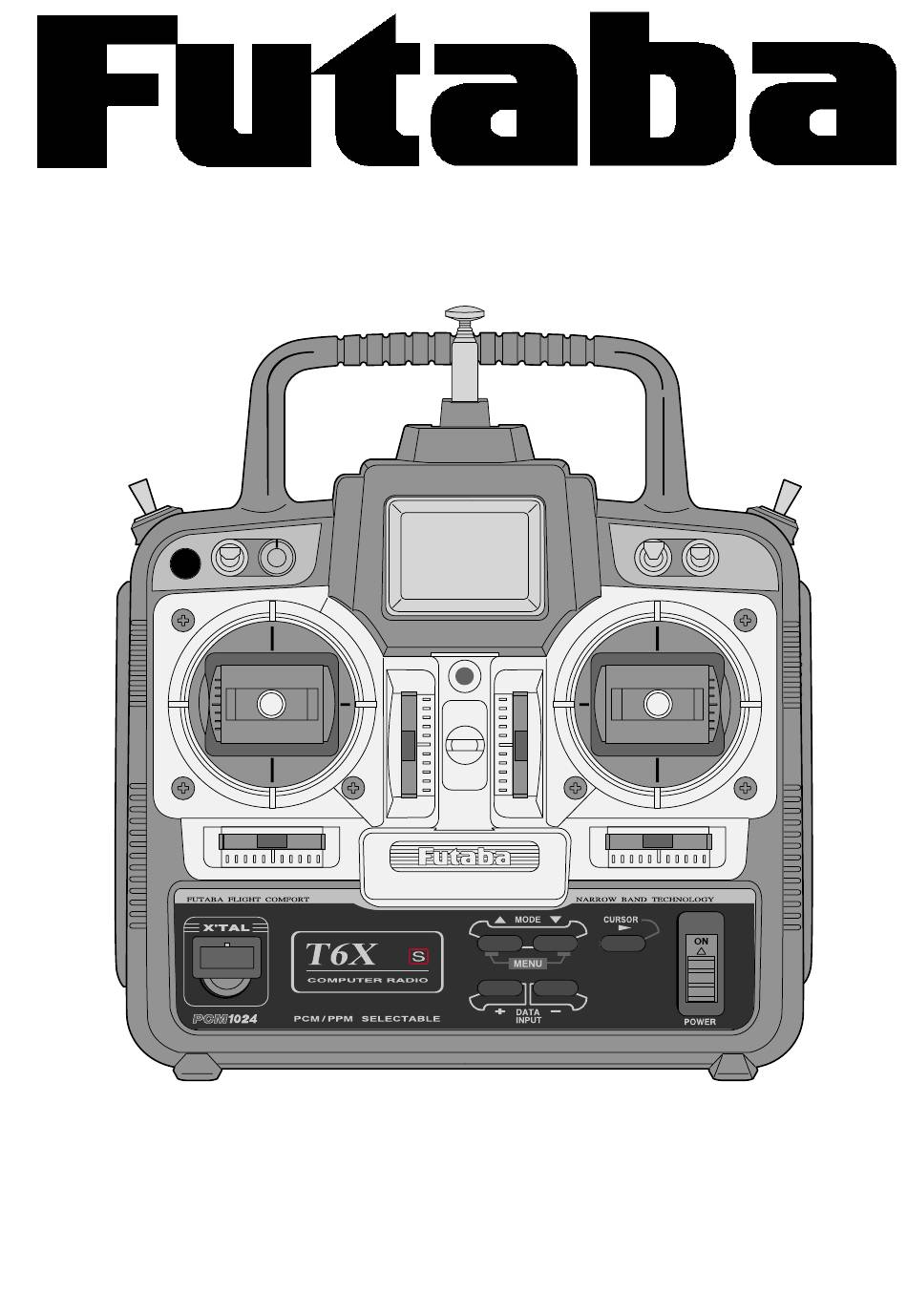

- Page 1 FF6Xs MANUEL D'UTILISATION AVIO & TIGER Distribué par Z.I. SUD - B.P. 109 - 84103 ORANGE Cedex...
- Page 2 à nous en faire part. Utilisation Ce produit doit être utilisé pour piloter seulement des modèles réduits radiocommandés. FUTABA ne peut être tenu responsable des conséquences de l'utilisation de cette ensemble de radiocommande. Modifications et échange des pièces FUTABA n'est pas responsable des conséquences pouvant survenir après modification ou échange de pièces sur cet ensemble de...
- Page 3 Maintien des gaz............................ 28 REVO Mixage d'anti-couple (Normal)......................28 R-OF Décalage du neutre d'anti-couple ......................29 HV-P Pas / stationnaire............................ 29 SWASH AFR - Plateau cyclique.......................... 29 Service Après Vente ..........................30 Glossaire ..............................31 Reproduction Interdite FUTABA FF6Xs Page 3...
- Page 4 Les paramètres de programmation standard incluent l’inversion des servos sur toutes les voies, le réglage de course sur toutes les voies (ATV), les doubles débattements et « fail-safe» sur toutes les voies (PCM seulement). La FF6Xs offre un grand nombre de paramètres de mixage pour tout type de modèle volant.
- Page 5 DESCRIPTION DE L'EMETTEUR FF6Xs Cette figure montre les emplacements des commandes pour une radio configurée en mode 1 et programme ACRO. Trim volets / Voie 6 Aérofreins Ecran d'affichage Poignée Dual rate ailerons Dual rate profondeur Antenne Atterrisseurs / Voie 5...
- Page 6 Ce cordon peut être utilisé pour aider un pilote débutant en reliant son émetteur à celui d'un pilote expérimenté. Le moniteur peut à tout moment prendre le contrôle du modèle. L'émetteur FF6Xs peut être relié à un autre émetteur FF6Xs ou à tout autre émetteur Futaba permettant l'écolage.
- Page 7 Prise de charge Inter Vers batterie (Voie 5) Servo volets Servo direction (Voie 4) Servo gaz (Voie 3) (Voie 6) Servo profondeur S e r v o (Voie 2) Servo ailerons (Voie 1) atterrisseurs Reproduction Interdite FUTABA FF6Xs Page 7...
- Page 8 Pour sélectionner la fonction désirée pendant la programmation Touche CURSEUR Pour sélectionner la valeur ou le paramètre à modifier Touches DATA INPUT ( Entrée des données ) Pour modifier ou saisir une valeur Page 8 FUTABA FF6Xs Reproduction Interdite...
- Page 9 MOD ....... Type de modulation (PPM ou PCM) ............. 20 COPY ...... Copie des données de modèle ................ 20 TMEM..... Mémoire des trims..................20 MODL ..... Menu de gestion de la mémoire de modèles ..........21 Reproduction Interdite FUTABA FF6Xs Page 9...
- Page 10 Voie 2 Voie 2 Voie 4 Voie 4 Mode volets Ailerons et volets indépendants MENU MODE ACRO FF6Xs [ACRO] Presser les 2 touches Mode en même Affichage mode normal temps pour entrer ou pour sortir. Course servos [ATV] Sélect. modèle [MODL] Réinitialisation [REST]...
- Page 11 Maxi plein gaz : le carburateur est entièrement ouvert. Profondeur Ralenti : le carburateur est Haut Vue de devant légèrement ouvert. Ralenti Haut Droite Droite Gauche Droite Gauche Droite Ailerons Direction Vue de devant Vue de devant Gauche Gauche Reproduction Interdite FUTABA FF6Xs Page 11...
- Page 12 Régler la commande des gaz à l'aide du trim situé sur l'émetteur. L'ensemble FF6Xs possède une fonction appelée ATL qui permet au trim d'agir uniquement sur le ralenti et non pas en fin de course. L'ajustement du trim des gaz se fera plus tard.
- Page 13 Commencer avec une valeur de 10 à 20 % et l'augmenter progressivement aprés essais. 31 - L'émetteur FF6Xs possède 2 mixers programmables (PMX1 et 2) qui permettent de compenser les défauts aérodynamiques de votre modèle en acrobatie ou pour faciliter son pilotage.
- Page 14 C : Il sort avec l’aile gauche abaissée C : Lester l’aile droite - Méthode 2: Voler comme ci-dessus et effectuer une seule boucle vers le bas d’assez petit diamètre PROCEDURE DE REGLAGE POUR UN AVION (Suite) Page 14 FUTABA FF6Xs Reproduction Interdite...
- Page 15 4 Mixer les ailerons et la dérive vers le bas C : Le nez descend (le modèle plonge C : Réglages inverses du B sur le côté) ATV - Réglage de course des servos Reproduction Interdite FUTABA FF6Xs Page 15...
- Page 16 3. Modifier la valeur de l'exponentielle à l'aide des touches DATA INPUT. Appuyer sur les 2 touches DATA INPUT simultanément pour revenir à la valeur par défaut (100 %). 4. Répéter ces opérations pour le réglage de l'exponentielle des autres voies. Page 16 FUTABA FF6Xs Reproduction Interdite...
- Page 17 75 % pour commencer. Cette valeur pourra être modifiée suivant les réactions de votre modèle en vol. Appuyer sur les 2 touches DATA INPUT simultanément pour revenir à la valeur par défaut (100 %). Reproduction Interdite FUTABA FF6Xs Page 17...
- Page 18 Pousser le manche de direction vers la gauche et vérifier que les gouvernes répondent correctement. Dans le cas contraire, corriger la direction à l'aide des touches DATA INPUT + ou -. Page 18 FUTABA FF6Xs Reproduction Interdite...
- Page 19 3. Presser la touche CURSOR pour faire clignoter le signe %. Placer le manche des ailerons vers la droite et régler la valeur à l'aide des touches DATA INPUT. La valeur peut être comprise entre 0 et 100 %. Appuyer sur les 2 touches DATA INPUT simultanément pour revenir à la valeur par défaut (50 %). Reproduction Interdite FUTABA FF6Xs Page 19...
- Page 20 (50 %). Il est conseillé de commencer avec une valeur de 20 % environ. PMX1, PMX2 - Mixers programmables 1 & 2 Votre système FF6Xs offre 2 mixers programmables aux possibilités uniques. Vous pouvez les utiliser pour compenser les défauts aérodynamiques de votre appareil en acrobaties, ou pour faciliter son pilotage.
- Page 21 Cette fonction permet d'affecter les 2 Dual rate (ailerons et profondeur) au même interrupteur. En mode 1, les Dual Rate sont activés par leur interrupteur respectif tandis qu'en mode 2, ils sont commandés par l'interrupteur des ailerons. Reproduction Interdite FUTABA FF6Xs Page 21...
- Page 22 TMEM - Mémoire des trims Source Cette fonction est l'une des plus utiles de votre émetteur FF6Xs. A moins que votre modèle ne soit Destination parfaitement construit, il vous sera nécessaire de déplacer les trims de l'émetteur pour trouver un alignement correct des gouvernes.
- Page 23 DATA INPUT simultanément pour mémoriser la position neutre des trims. MODL - Sélection du modèle L'ensemble FF6Xs permet de conserver 6 modèles différents en mémoire. La fonction MODL permet de sélectionner le modèle actif. Il existe différentes manières pour se rappeler le nom du modèle conservé dans chaque mémoire. L'une des plus pratiques est de noter ces renseignements sur un adhésif fixé...
- Page 24 Décallage du neutre d'anti-couple......................29 HV-P Pas / stationnaire............................ 29 SWSH AFR Plateau cyclique ..........................29 MENU MODE HELICOPTERE FF6Xs [HELI] Affichage mode normal Presser les 2 touches Mode en même temps pour entrer ou pour sortir. Course servos [ATV] Sélect.
- Page 25 DESCRIPTION DE L'EMETTEUR FF6Xs Cette figure montre les emplacements des commandes pour une radio configurée en mode 1 et programme HELI. Voie 5 Trim de pas / Voie 6 Ecran d'affichage Dual rate cyclique latéral Dual rate cyclique longitudinal Poignée...
- Page 26 Après activation, ces fonctions sont commandées de la façon suivante: - Idle Up (IDLE) avec l'inter E en position arrière. Il peut être aussi mis en marche par la fonction R-OF. - Maintien des gaz (HOLD) avec l'inter D en position arrière. Page 26 FUTABA FF6Xs Reproduction Interdite...
- Page 27 1. Afficher la fonction PI-N à l'aide des touches MODE. Le signe % clignote pour indiquer que l'on peut saisir une nouvelle valeur. 2. Utiliser la touche CURSOR pour sélectionner la condition dans laquelle vous voulez changer la valeur de Reproduction Interdite FUTABA FF6Xs Page 27...
- Page 28 CURSOR. L'indication ON doit clignoter sur l'écran. Presser la touche DATA INPUT - pour faire apparaître l'indication INH. 2. Presser la touche CURSOR pour faire clignoter le signe + ou -. Vous pouvez maintenant choisir le sens du Page 28 FUTABA FF6Xs Reproduction Interdite...
- Page 29 Procédure : Sélection du type de plateau cyclique 1. Afficher la fonction SWSH à l'aide des touches MODE. 2. Sélectionner le type de plateau à l'aide des touches DATA INPUT. Reproduction Interdite FUTABA FF6Xs Page 29...
- Page 30 Lire les conditions de garantie. En cas de problème, consultez votre détaillant ou le SAV FUTABA. GLOSSAIRE Les abréviations anglaises utilisées dans l’émetteur FF6Xs sont définies et traduites ci-après. Les numéros de pages correspondants sont indiqués en fin de ligne. AVIO & TIGER S.A.V.
- Page 31 HV-T ......Hovering throttle = Gaz / stationnaire ....................28 IDLE ......Idle-up = Présélection des gaz ....................... 28 INH ......Inhibition: La fonction inhibée est inopérante L/D ......Left/Down = Manche à Gauche ou Bas LBAT .......Batterie faible............................9 MAS......Voie maître d'un mixage ........................19 Reproduction Interdite FUTABA FF6Xs Page 31...
- Page 32 MIX......Indicateur de mixage activé ........................20 MOD ......Type de modulation PCM ou PPM......................20 MODE......Touches de sélection de menu ......................... 7 MODL......Sélection des modèles ..........................23 NOR ......Normal: mode de vol normal ......................... 21 OFF ......Arrêt (inter ou fonction) ON......Marche (inter ou fonction) PARA.......Fonction Paramètres divers........................
- Page 33 Reproduction Interdite FUTABA FF6Xs Page 33...
