Branchement / Mise en service du LiPo balancer

Mise en service du balancer

DATA - LINK DATA - LINK
POWER ON POWER ON
/
Mode
CHARGER
FUSE
Lithium Polymer Ladegerät Lithium Polymer Ladegerät
Courant de charge de 10A maxi.
Noir
Schwarz
Rouge
Rot

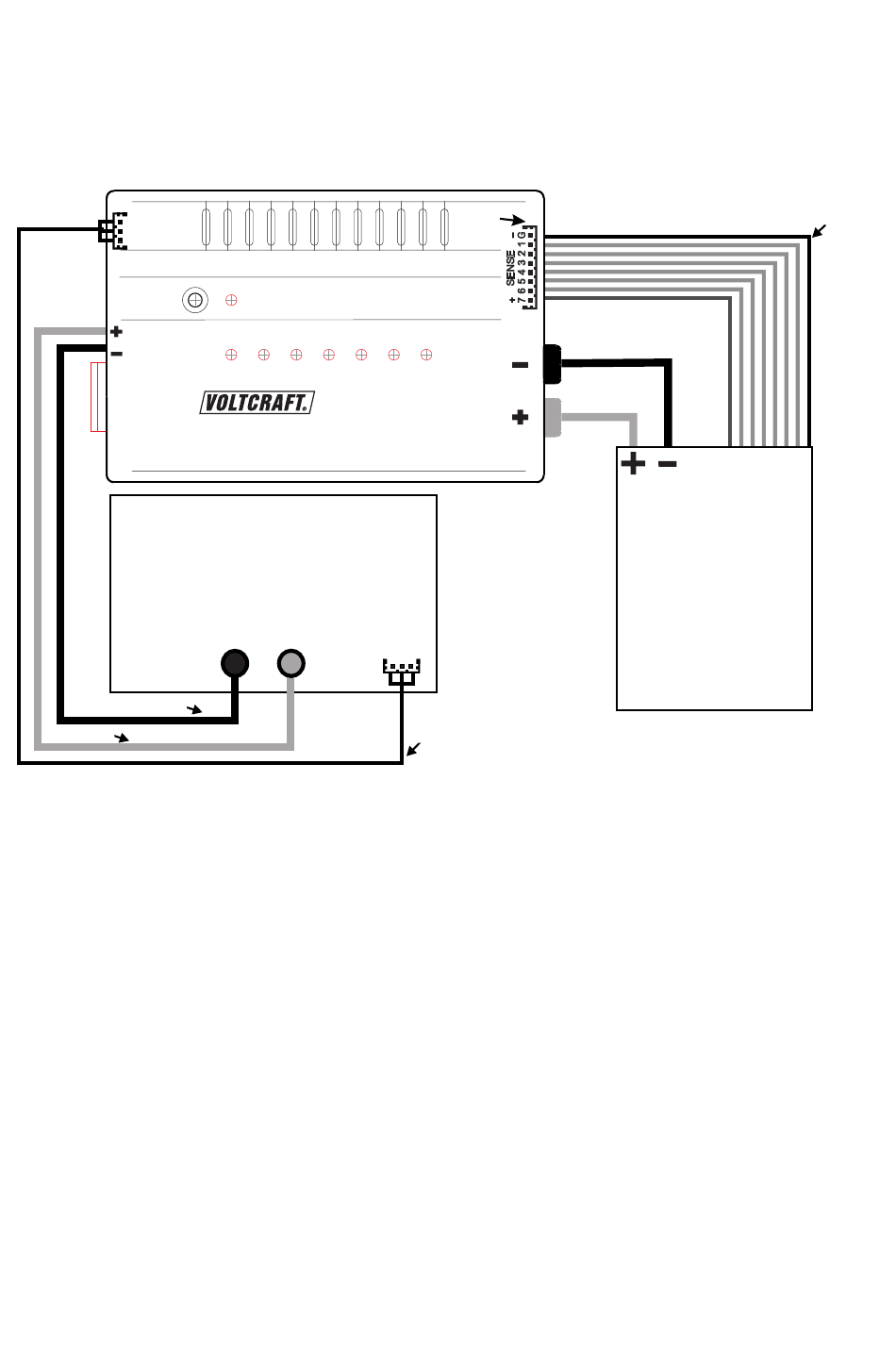

Pour la mise en service, les connexions doivent être faites en procédant dans l'ordre suivant :
1. Connexion de la ligne Sense (1). La masse Sense (normalement noire) doit être reliée à la
connexion « G » de la prise. Veillez à ce que le connecteur soit bien inséré.
2. Reliez les prises de charge du pack d'accumulateurs à la connexion « LiPo PACK » (2) du balancer.
(noir = pôle négatif, rouge = pôle positif).
3. Appuyez maintenant une fois sur la touche « POWER ON / MODE » (3). Le LiPo balancer contrôle le
pack d'accumulateur et indique par trois clignotements des indicateurs rouges 1 à 7 (4) les éléments
reconnus. Si cela ne se produit pas, il s'agit d'une erreur comme par exemple un connecteur Sense
mal connecté. Cela est affiché par l'indicateur d'état « STATUS-LED ». Lorsqu'une erreur critique se
présente qui pourrait entraîner un endommagement de l'appareil, le balancer bloque toute mise en
tension pour des raisons de sécurité.
(3)
STATUS-LED
(4)
7 6 5 4
LI-PO BALANCER 1007
Chargeur lithium-polymère
4,2V maxi. par élément
max. 4,2V pro Zelle max. 4,2V pro Zelle
29,7V maxi. au total
max. 29,7V gesamt max. 29,7V gesamt
-
max. 10A Ladestrom max. 10A Ladestrom
+
(5)
G
3 2 1
LI-PO PACK LI-PO PACK
DATA-LINK
câble de données
Datenleitung Datenleitung
uniquement pour chargeur approprié
(nur für passendes Ladegerät) (nur für passendes Ladegerät)
CÂBLE SENSE
(1)
SENSELEITUNG
pack d'accu-
mulateurs
Akkupack - Akkupack -
(2)
pack d'ac-
Akkupack + Akkupack +
cumulateurs
Accumulateur au
Lithium-Polymer-Akku: Lithium-Polymer-Akku:
lithium-polymère :
2 - 7 Zellen, 2 - 7 Zellen,
2 à 7 éléments
Nennspannung: Nennspannung:
Tension nominale :
3,7V pro Zelle 3,7V pro Zelle
3,7V par élément
MASSE SENSE
SENSE-MASSE
