Ensuite:
- retirez les sondes de l'analyseur et refermez la prise pour l'analyse
de combustion à l'aide de sa vis
- refermez le tableau de bord, remontez le couvercle des raccords
et l'enveloppe en suivant la procédure inverse au démontage.
Lorsque les contrôles sont achevés:

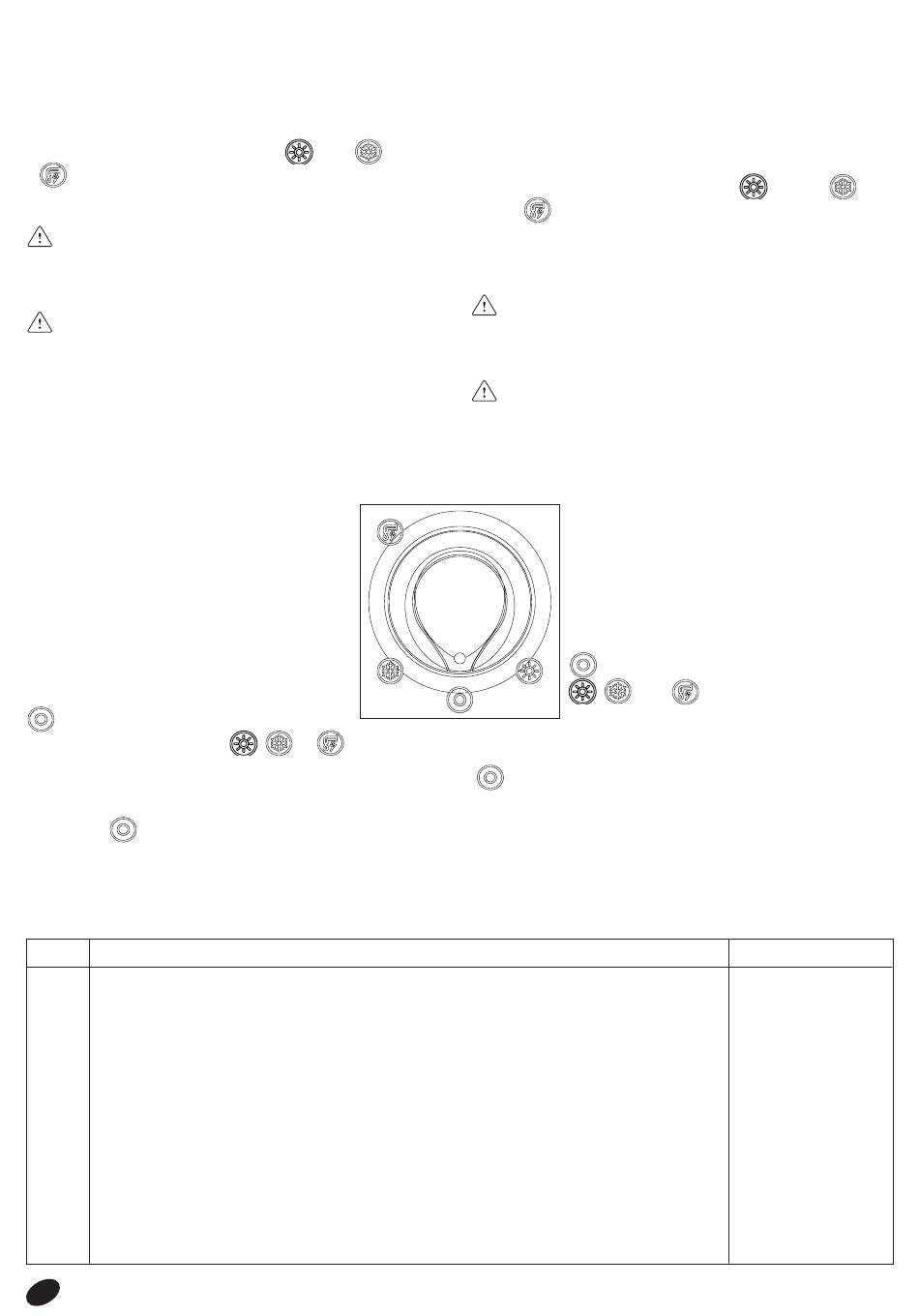

- placez le sélecteur de fonction (1) sur
(hiver avec préchauffe) selon le type de fonctionnement choisi
- réglez les sélecteurs (2 et 3) selon les besoins du client.
Les chaudières RESIDENCE CONDENS KIS sont livrées
configurée pour fonctionner au gaz méthane (G20/G25) et déjà
réglées en usine, conformément aux indications de la plaque
technique; il n'est donc pas nécessaire de les étalonner.
Les contrôles ne doivent être accomplis que par le Service
après-vente.

SIGNALISATIONS LUMINEUSES ET ANOMALIES

LED vert
Eteint = chaudière en attente, flamme absente
Eclairé = brûleur allumé, la chaudière fonctionne
normalement.
LED rouge
En cas d'arrêt: affichage du code d'anomalie cli-
gnotant sur l'afficheur numérique.
En cas de blocage: LED rouge éclairé et afficha-
ge du code d'anomalie clignotant sur l'afficheur
numérique.
Le code d'anomalie ne se présente jamais dans l'état
(éteint/réarmement), pour le rendre visible, pla-
cez le sélecteur de fonction sur
Pendant les opérations d'analyse de la combustion et la phase
antigel il est affiché.
Pour rétablir le fonctionnement vous devez placer le sélecteur de
fonction sur " " (éteint/réarmement) et le reporter sur la position
voulue: été, hiver ou hiver avec préchauffe.
Si les tentatives de réarmement n'activent pas le fonctionnement
de la chaudière, adressez-vous au Service Après-vente.
CODE DESCRIPTION TYPE
AL10 TENTATIVES D'ALLUMAGE ÉPUISÉES (FLAMME ABSENTE/PRÉSENCE CONDENSATS)
AL20 ANOMALIE THERMOSTAT LIMITE/THERMOSTAT FUMÉES
AL21 ANOMALIE THERMOSTAT BASSE TEMPÉRATURE/SÉCURITÉ POMPE CONDENSATS
AL60 ANOMALIE SONDE SANITAIRE
AL71 ANOMALIE SONDE DEPART (OUVERTE/COURT-CIRCUIT)
AL73 ANOMALIE SONDE RETOUR (OUVERTE/COURT-CIRCUIT)
AL28 ANOMALIE DIFFÉRENTIELLE SONDE RETOUR/DEPART
AL26 SURTEMPÉRATURE RETOUR
AL79 SUR TEMPÉRATURE DEPART/ANOMALIE DIFFÉRENTIELLE SONDE DEPART/RETOUR
AL41 PRESSION EAU INSTALLATION BASSE
AL40 PRESSION EAU INSTALLATION BASSE (APRÈS 10 MINUTES)
AL34 ANOMALIE TACKO VENTILATEUR
AL52 ANOMALIE GÉNÉRIQUE ÉLECTRONIQUE
AL55 ANOMALIE POUR ABSENCE CONFIGURATION MODALITÉ CHAUDIÈRE
(JUMPER CORRESPONDANT ABSENT)
34
(été), (hiver) ou
, ou .
Vervolgens:
- neem de voelers van het analysetoestel weg en sluit de meetpunten
voor analyse van de verbranding met
behulp van de schroeven
- sluit het sturingsgeheel, hermonteer de afdekplaat voor de
aansluitingen en de bekleding in omgekeerde volgorde van de
demontage.
Na de controles:
- zet de werkingskeuzeschakelaar (1) op
ter) of (winter met voorverwarming) naargelang het gekozen
werkingstype
- stel de keuzeknoppen (2 en 3) in naargelang de noden van de
klant.
De ketels RESIDENCE CONDENS KIS worden geleverd voor
werking op methaan (G20/G25) en zijn reeds in de fabriek
afgesteld, in overeenstemming met de aanduidingen op het
typeplaatje. Ze moeten dus niet geijkt worden.
De controles mogen alleen door de Dienst Na Verkoop uitge-
voerd worden.
LICHTSIGNALEN EN ANOMALIEËN
Groene LED
Uit = ketel in wacht, geen vlam
Aan = brander aan, de ketel werkt normaal.
Rode LED
In geval van een stop: foutcode knippert op het
digitaal display.
In geval van een vergrendeling: rode LED licht op
en foutcode knippert op het digitaal display.
De foutcode wordt nooit weergegeven in de toestand
(uit/reset), zet de werkingskeuzeschakelaar op
, of op
Tijdens het analyseren van de verbranding en de
werking in antivriesmodus wordt weergegeven.
Om de werking te hervatten moet u de werkingskeuzeschakelaar op
" " (uit/reset) zetten en hem terug in de gewenste stand zetten:
zomer, winter of winter met voorverwarming.
Neem contact op met de Dienst Na Verkoop als de ketel de werking
niet hervat bij het resetten.
(zomer), (win-
om ze zichtbaar te maken.
ÉTAT
BLOCAGE
BLOCAGE
BLOCAGE
CF. PARTIE DÉDIÉE
ARRÊT
ARRÊT
BLOCAGE
BLOCAGE
BLOCAGE
ARRÊT
BLOCAGE
BLOCAGE
BLOCAGE
BLOCAGE
