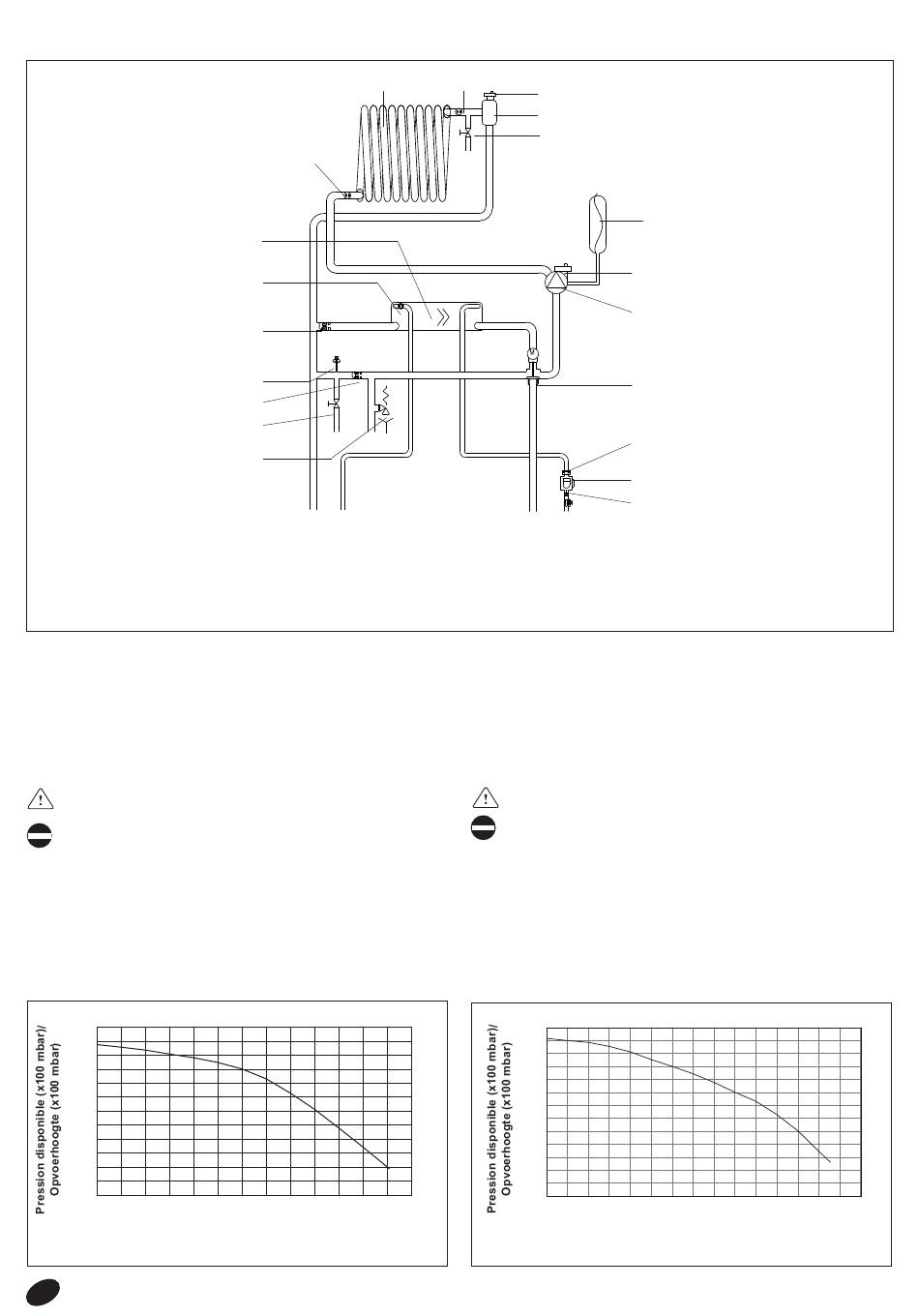

CIRCUIT HYDRAULIQUE

R - Retour chauffage
M - Départ chauffage
AC - Eau chaude
AF - Eau froide
1 - Soupape de sécurité
2 - Robinet de vidange
3 - By-pass automatique
4 - Pressostat eau
5 - Soupape anti-retour
6 - Sonde NTC sanitaire
7 - Echangeur sanitaire
8 - Sonde NTC retour
9 - Echangeur primaire
10 - Sonde NTC départ
11 - Purgeur air supérieur
12 - Séparateur eau/air
13 - Robinet manuel de purge
14 - Vase d'expansion
15 - Purgeur air inférieur

16 - Circulateur

17 - Robinet à trois voies
18 - Régulateur de débit
19 - Limiteur de débit
20 - Filtre sanitaire
CIRCULATEUR
Les chaudières RESIDENCE CONDENS KIS sont équipées de
circulateur déjà relié hydrauliquement et électriquement, dont les
prestations utiles disponibles sont reportées dans le graphique 1.
Les chaudières sont équipées d'un système antiblocage qui lance
un cycle de fonctionnement toutes les 24 heures d'arrêt avec le
sélecteur de fonction dans toutes les positions.
La fonction "antiblocage circulateur" n'est active que si les
chaudières sont alimentées électriquement.
Il est absolument interdit de faire fonctionner les circulateurs
sans eau.
S'il y a la nécessité d'avoir une prévalence résiduelle plus haute,
le kit "circulateur haute prévalence" est disponible sur demande
(graphique 2).
graphique/grafiek 1: UPM3 15-60 ZB
600
550
500
450
400
350
300
250
200
150
100
50
0
0 100 200 300 400
Débit (l/h)/Debiet (l/h)
16
9
8
7
6
5
4
3
2
1
M AC
500 600 700 800 900 1000 1100 1200

HYDRAULISCH CIRCUIT

10
11
12
13
R AF
CIRCULATOR
De gaswandketels RESIDENCE CONDENS KIS zijn uitgerust met
een circulator die reeds elektrisch en hydraulisch aangesloten is.
Hieronder staat de werkingsgrafiek weergegeven (grafiek 1).
De ketel is uitgerust met een antiblokkeersysteem dat de circula-
tor telkens na 24 uur inactiviteit gedurende 1 minuut bekrachtigt,
onafhankelijk van de instelling van de keuzeschakelaar.
De antiblokkeerfunctie werkt enkel indien de gaswandketel
onder voedingsspanning blijft staan.
Het is absoluut verboden de antiblokkeerfunctie te laten werken,
indien de gaswandketel niet gevuld is met water.
Indien een hogere opvoerhoogte gewenst wordt, is een circulator
met hogere opvoerhoogte in optie verkrijgbaar (grafiek 2).
graphique/grafiek 2: UPM3 15-70 ZB
650
600
550
500
450
400
350
300
250
200
150
100
50
0
1300
0 100
R - Terugloop verwarming
M - Terugloop verwarming
AC - Warm water
AF - Koud water
1 - Veiligheidsklep
2 - Leeglaatkraan
14
3 - Automatische aftakking
4 - Waterpressostaat
5 - Terugslagklep
15
6 - NTC-voeler sanitair
16 7 - Warmtewisselaar sanitair
8 - NTC-voeler terugloop
9 - Primaire warmtewisselaar
10 - NTC-voeler vertrek
17
11 - Ontluchter bovenaan
12 - Lucht/waterafscheider
18 13 - Manuele leeglaatkraan
14 - Expansievat
19
15 - Ontluchter onderaan
20
16 - Circulatiepomp
17 - Driewegkraan
18 - Debietregelaar
19 - Debietmeter
20 - Filter sanitair water
200 300 400 500 600 700 800 900 1000
Débit (l/h)/Debiet (l/h)
1100 1200 1300 1400 1500
