Ensuite:
- retirez les sondes de l'analyseur et refermez la prise pour l'analyse
de combustion à l'aide de sa vis
- refermez le tableau de bord, remontez le couvercle des raccords
et l'enveloppe en suivant la procédure inverse au démontage.
Lorsque les contrôles sont achevés:
- placez le sélecteur de fonction (1) sur
selon le type de fonctionnement choisi
- réglez les sélecteurs (2 et 3) selon les besoins du client.
Les chaudières RESIDENCE CONDENS IS sont livrées
configurée pour fonctionner au gaz méthane (G20) et déjà
réglées en usine, conformément aux indications de la plaque
technique; il n'est donc pas nécessaire de les étalonner.
9
Les contrôles ne doivent être accomplis que par le Service
après-vente.
3.4

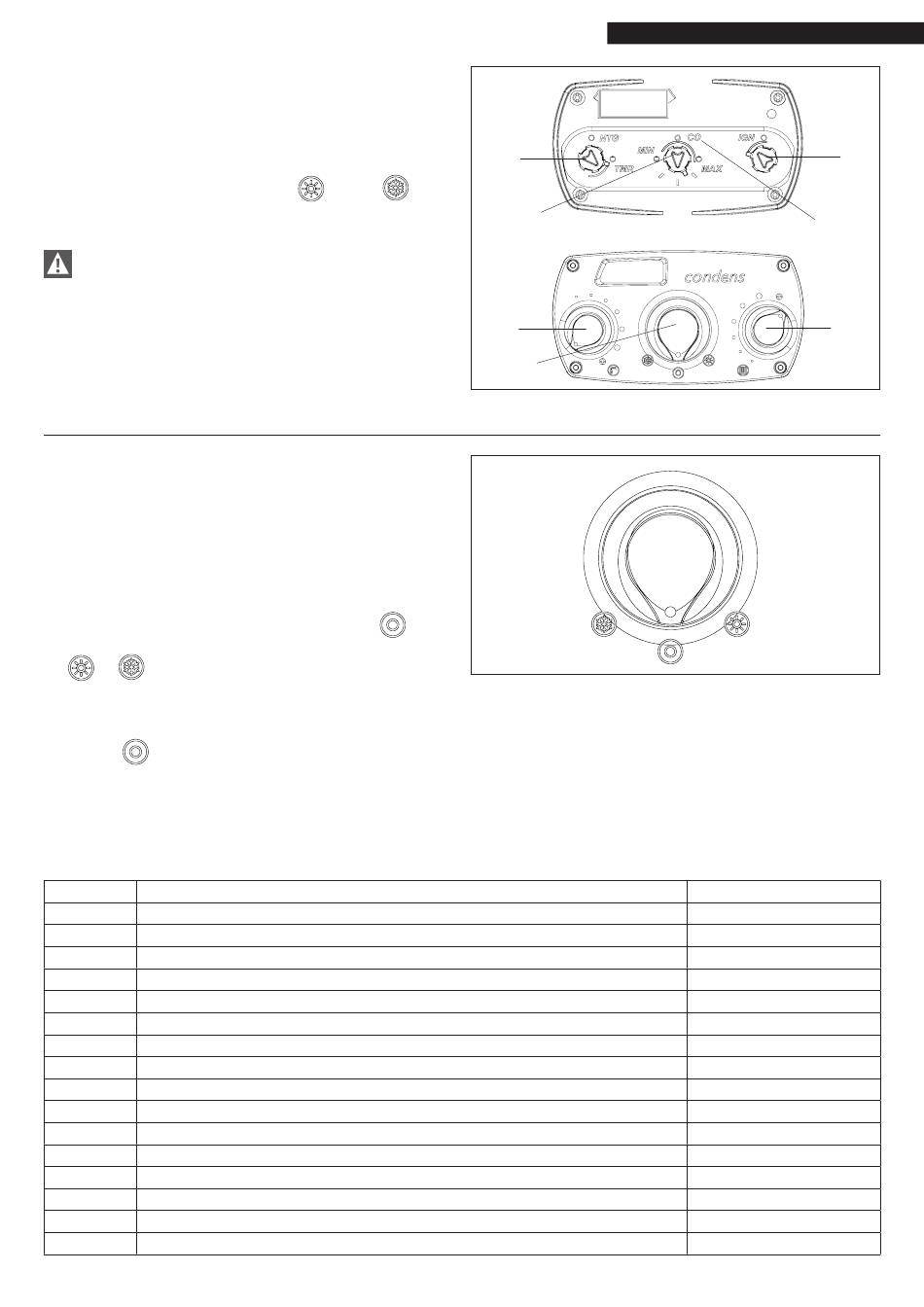

Signalisations lumineuses et anomalies

Signalisation lumineuse
Eteinte = chaudière en attente, flamme absente
Eclairée = brûleur allumé, la chaudière fonctionne normalement.
Signalisation lumineuse
En cas d'arrêt: affichage du code d'anomalie clignotant sur l'affi-
cheur numérique.
En cas de blocage: Signalisation lumineuse rouge éclairée et
affichage du code d'anomalie clignotant sur l'afficheur numérique.
Le code d'anomalie ne se présente jamais dans l'état
réarmement), pour le rendre visible, placez le sélecteur de fonction
sur ou .
Pendant les opérations d'analyse de la combustion et la phase
antigel il est affiché.
Pour rétablir le fonctionnement vous devez placer le sélecteur de
fonction sur (éteint/réarmement) et le reporter sur la position
voulue: été, hiver ou hiver avec préchauffage.
Si les tentatives de réarmement n'activent pas le fonctionnement de
la chaudière, adressez-vous au Service Après-vente.

AFFICHAGE DESCRIPTION DES ANOMALIES

10 Absence de flamme ou présence de condensats dans la chambre de combustion
20 Anomalie sur thermostat limite
21 Coupure par thermostat de sécurité plancher chauffant ou sécurité pompe condensats
26 Surchauffe sonde retour
28 Anomalie sur le différentiel sonde retour/sonde départ
29 Surchauffe sonde fumées
34 Anomalie ventilateur (signal TACHO)
40 Pression hydraulique insuffisante (verrouillage au bout de 10 mn)
41 Pression hydraulique insuffisante
52 Anomalie platine électronique
55 Anomalie configuration chaudière
60 Anomalie sur sonde ballon
71 Anomalie sur sonde départ (interrompue/court circuit)
73 Anomalie sur sonde retour (interrompue/court circuit)
79 Anomalie sur le différentiel sonde départ/sonde retour ou surchauffe sonde départ
91 Echangeur primaire à nettoyer
