2. Mesurez la distance au point A entre la surface
plane et le tranchant de la pointe de la lame droite
(Figure 69).
1. Point de mesure entre la
lame et le sol plat
3. Notez cette mesure.
4. Mesurez la distance au point B entre la surface
plane et le tranchant de la pointe de la lame droite
(Figure 69).
5. Notez cette mesure.
6. La lame doit être plus basse de 6 à 10 mm au point
A qu'au point B (Figure 69). Si ce n'est pas le cas,
passez aux étapes suivantes.
Remarque: Les deux pivots avant doivent être
réglés de la même manière pour maintenir une
tension égale des chaînes.
7. Desserrez d'environ 13 mm les écrous de blocage à
l'avant des pivots avant gauche et droit (Figure 68).
8. Réglez les écrous de relevage sur les côtés gauche
et droit de la machine de manière à abaisser l'avant
de 6 à 10 mm au point A par rapport au point B à
l'arrière (Figure 68).
9. Serrez les deux écrous de blocage contre le pivot
avant pour bloquer la hauteur.
10. Vérifiez que les chaînes sont tendues uniformément
et réglez-les de nouveau au besoin.
Réglage du ressort de compression
1. Placez le levier de relevage du plateau de coupe à
la position de transport.

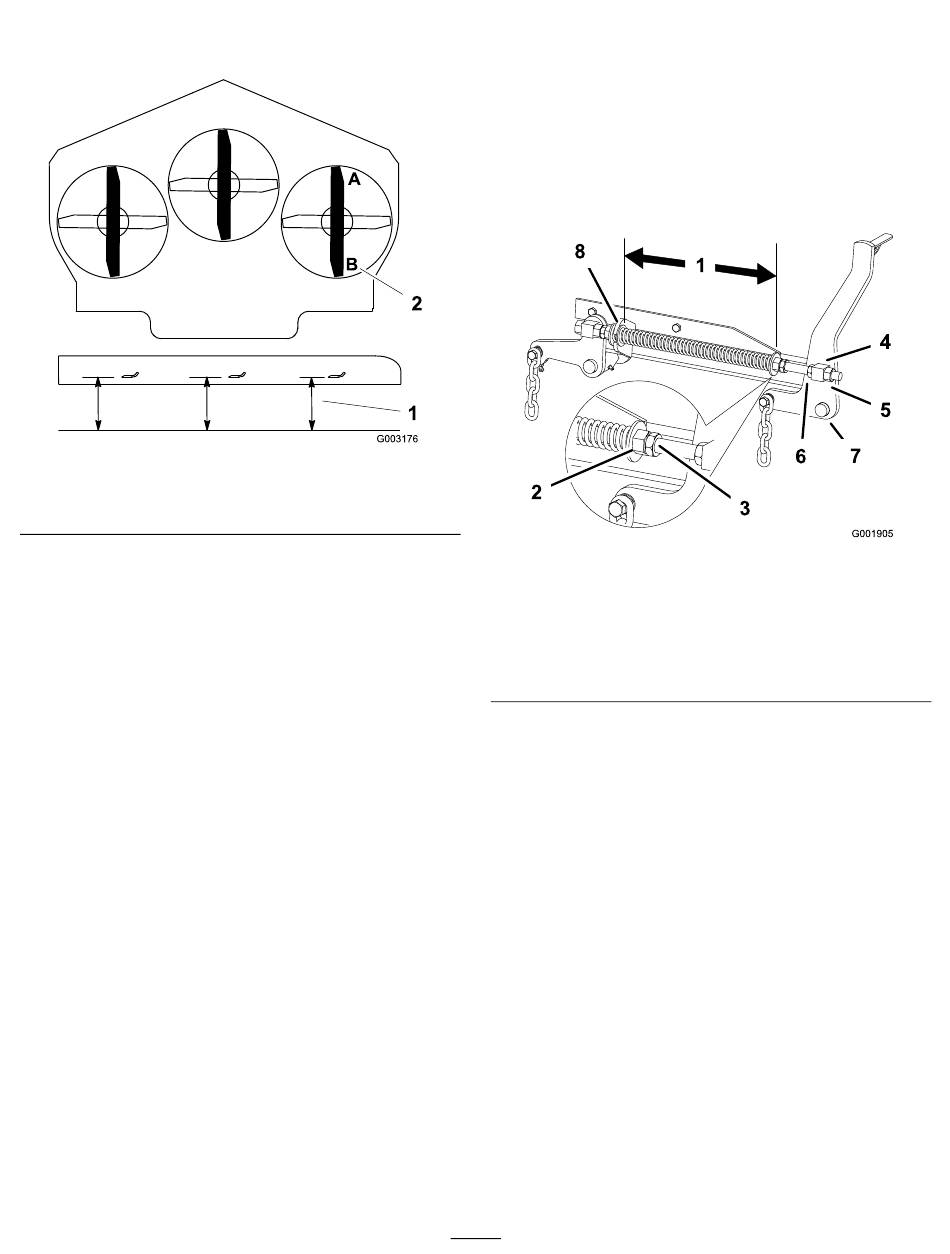

Figure 69
2. Mesurer aux points A et B
2. Vérifiez que les deux grandes rondelles sont espacées
de 29,2 cm (Figure 70).
3. Réglez cette distance en desserrant l'écrou de blocage
du ressort et en tournant l'écrou devant chaque
ressort (Figure 70). Tournez l'écrou dans le sens
horaire pour raccourcir le ressort, et dans le sens
inverse pour l'allonger.
4. Bloquez l'écrou en position en serrant l'écrou de
blocage du ressort (Figure 70).
1. 29,2 cm entre les grandes
rondelles
2. Écrou avant
3. Écrou de blocage de
ressort
4. Pivot avant
Entretien des lames de coupe
Utilisez une lame bien aiguisée durant toute la saison
de tonte, pour obtenir une coupe nette sans arracher
ni déchiqueter les brins d'herbe. L'herbe arrachée ou
déchiquetée brunit sur les bords, sa croissance ralentit et
elle devient plus sensible aux maladies.
Vérifiez chaque jour l'état, l'usure et l'affûtage des lames.
Limez les entailles éventuelles et aiguisez les lames
selon les besoins. Remplacez immédiatement les lames
endommagées ou usées par des lames Toro d'origine. Il
est utile de prévoir une ou plusieurs lames de réserve
pour le remplacement et le réaffûtage.
53
Figure 70
5. Écrou de blocage de pivot
6. Écrou de relevage
7. Bras de support avant
8. Grande rondelle
