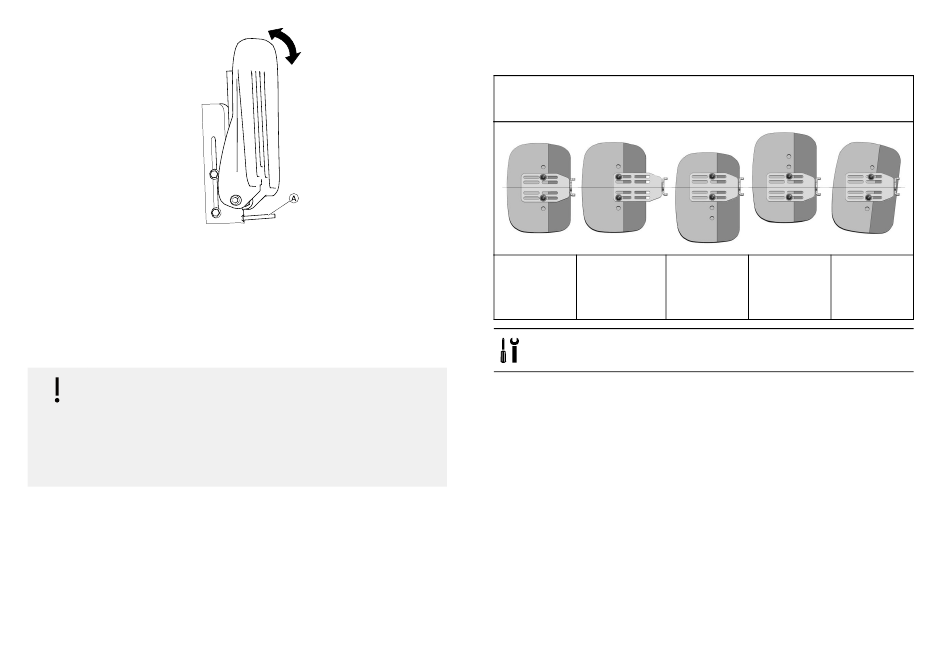

1. Rabattez la palette repose-pieds vers le haut pour
accéder à la vis de réglage A.
2. Réglez la vis à l'aide de la clé Allen.
3. Rabattez la palette repose-pieds vers le bas.
4.22.5 Réglage de la hauteur et de la largeur du coussin
appui-mollets
Risque de détérioration du véhicule électrique
– Après avoir modifié la configuration des
coussins appui-mollets, vérifiez que les coussins
appui-mollets ne touchent ni les roulettes ni la
plaque d'assise lorsque vous réglez l'angle du
repose-jambes.
Les coussins appui-mollets peuvent être réglés séparément
sur leur support de montage respectif, à l'aide des vis de
montage situées à l'arrière. Il est possible de procéder à
un réglage de la profondeur, de la hauteur et de l'angle
des coussins appui-mollets afin d'obtenir différentes
configurations. Ces réglages indépendants assurent un
1585729-I
positionnement et un confort optimaux à l'utilisateur final.
Des exemples de configurations figurent ci-après.
Réglage des coussins appui-mollets — exemples de
configurations
Montage
Position
central
étendue
(maximum)
•
Clé Allen de 4 mm
1. Rabattez le coussin appui-mollets vers l'avant pour
accéder aux boulons.
2. Desserrez les boulons et retirez-les, si nécessaire.
3. Réglez le coussin appui-mollets à la hauteur et à la
largeur voulues.
4. Resserrez les boulons.
5. Remettez le coussin appui-mollets en place.
4.23 Repose-pieds Vari-F
4.23.1 Faire pivoter le repose-pieds/repose-jambes vers
l'extérieur et/ou le retirer
Le petit bouton de déverrouillage se trouve sur la partie
supérieure du repose-pieds/repose-jambes. Lorsque le
Réglages (Mise en service)
Décalage
Décalage
En angle
vers le
vers le
bas
haut
53
