Réglage Du Joystick/De La Position De L'afficheur Sur Le Support Central Escamotable - Invacare AVIVA RX Manuel D'utilisation

• Clé Allen de 3/16"
1. Desserrez la vis A.
2. Réglez le support central escamotable à la hauteur
souhaitée.
3. Serrez la vis.
4.4.3 Réglage du joystick/de la position de l'afficheur sur
le support central escamotable
DLX-REM110, DLX-REM2XX, DLX-REM400
• Clé Allen de 4 mm
• Clé de 8 mm
Inclinaison du manipulateur

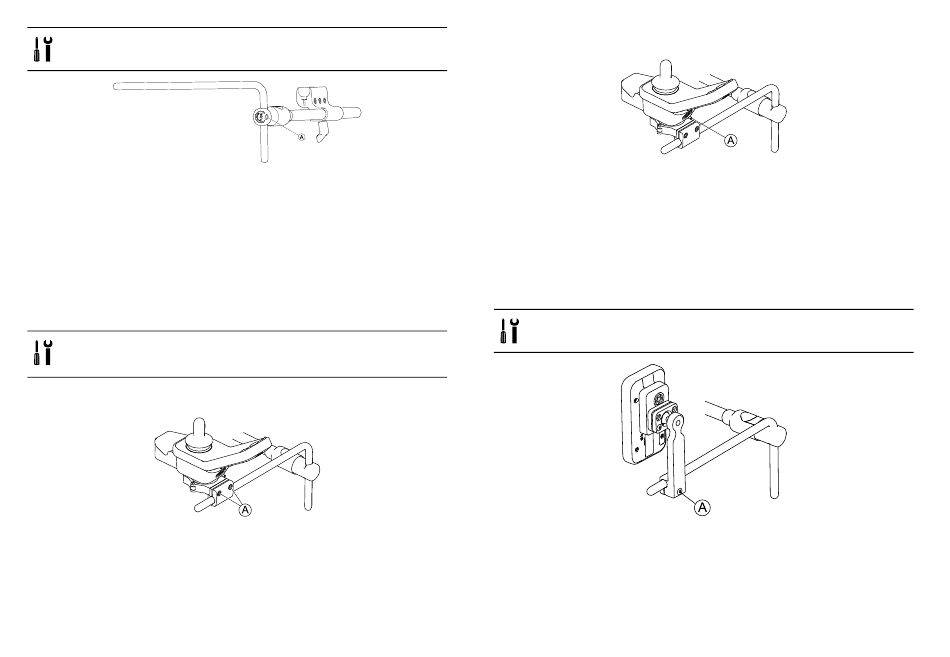

Fig. 4-3 Exemple de réglage DLX-REM400. Les DLX-REM110,
DLX-REM211 et DLX-REM216 sont réglés de la même manière.
1. Desserrez les vis A.
2. Positionnez le manipulateur sur le support central
escamotable.
3. Serrez les vis.
1585729-I
Rotation du manipulateur
Fig. 4-4 Exemple de réglage DLX-REM400. Les DLX-REM110,
DLX-REM211 et DLX-REM216 sont réglés de la même manière.
1. Desserrez la vis A.
2. Tournez le manipulateur dans le collier jusqu'à la
position souhaitée.
3. Serrez la vis.
DLX-REM500
• Clé Allen de 3/16 pouce
1. Desserrez la vis A.
2. Positionnez l'afficheur sur le support central
escamotable.
3. Serrez la vis.
Réglages (Mise en service)
Fig. 4-5
23
