4.5 Réglage de la commande mentonnière
manuelle
AVERTISSEMENT !
Risque de blessure grave voire mortelle
Les petites pièces peuvent entraîner un risque
d'étouffement susceptible de provoquer des
blessures graves voire mortelles.
– Ne retirez pas les petites pièces.
– Une surveillance étroite des enfants, des
animaux domestiques ou des personnes dont
les capacités physiques/mentales sont réduites
est impérative.
ATTENTION !
Risque de blessure et de dommage matériel
La présence de bavures et l'absence d'embouts
sur des tiges après leur modification, comme
leur raccourcissement, par exemple, risquent
d'entraîner des blessures ou des dommages.
– Ébavurez après la découpe d'une longueur
excessive.
– Réinstallez l'embout après l'ébavurage.
– Vérifiez que l'embout est bien serré.

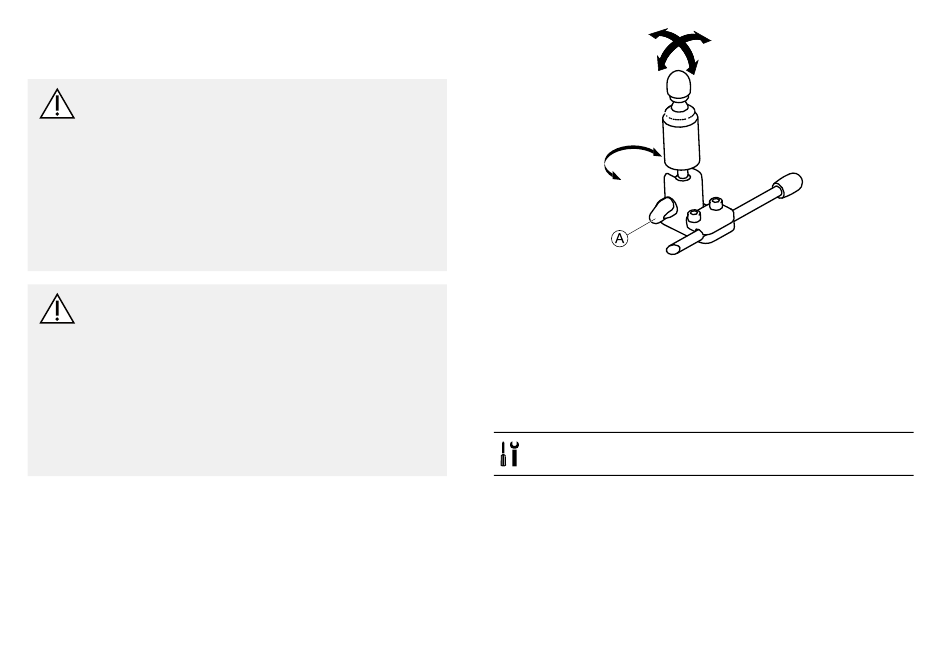

4.5.1 Réglage du joystick Extremity Control
Réglage de l'orientation du joystick
Il est possible de faire pivoter le joystick à 360 degrés. Une
encoche latérale vous permet d'orienter le joystick à
90 degrés.
1585729-I
1. Desserrez la vis à molette A.
2. Tournez la partie inférieure du joystick pour le
positionner dans l'encoche.
3. Réglez l'orientation du joystick. Le cas échéant,
verrouillez le joystick à un angle de 90 degrés dans
l'encoche.
4. Serrez la vis à molette.
Réglage de la position sur le support
•
Clé Allen de 5/32"
Réglages (Mise en service)
25
