Différentiel entre les phases de tension électrique
Ne faites pas tourner les moteurs électriques lorsque le différentiel entre les phases est supérieur à 3 %.
Vérifiez ce différentiel à l'aide de la formule suivante :
% de déséquilibre de tension
= Écart de tension max. par rapport à la valeur moyenne * 100
Tension moyenne
Important ! Si la tension principale présente un différentiel supérieur à 3 %, contactez l'entreprise de distribution
électrique. Si l'unité fonctionne avec un différentiel de plus de 3 % entre les phases, la garantie sera annulée.
Évaluation des composants harmoniques et valeur DHT (distorsion harmonique totale)
Le redresseur de pont d'un variateur nécessite un courant principal qui n'est pas purement sinusoïdal. En réalité, en
raison de la présence de diodes (composants non-linéaires), le courant absorbé par un redresseur de pont présente des
composants ayant une fréquence supérieure à la fréquence du circuit principal. On appelle ces composants des
harmoniques. Si l'alimentation de 50 Hz est appelée composant harmonique fondamental, la deuxième harmonique sera
le composant de 100 Hz, la troisième harmonique sera de 150 Hz, et ainsi de suite (si l'alimentation de 60 Hz est
appelée composant harmonique fondamental, la deuxième harmonique sera le composant de 120 Hz, la troisième
harmonique sera de 180 Hz, et ainsi de suite).
NON
Puisque le redresseur de pont fait face à un courant direct monophasé, le courant absorbé est pratiquement en phase

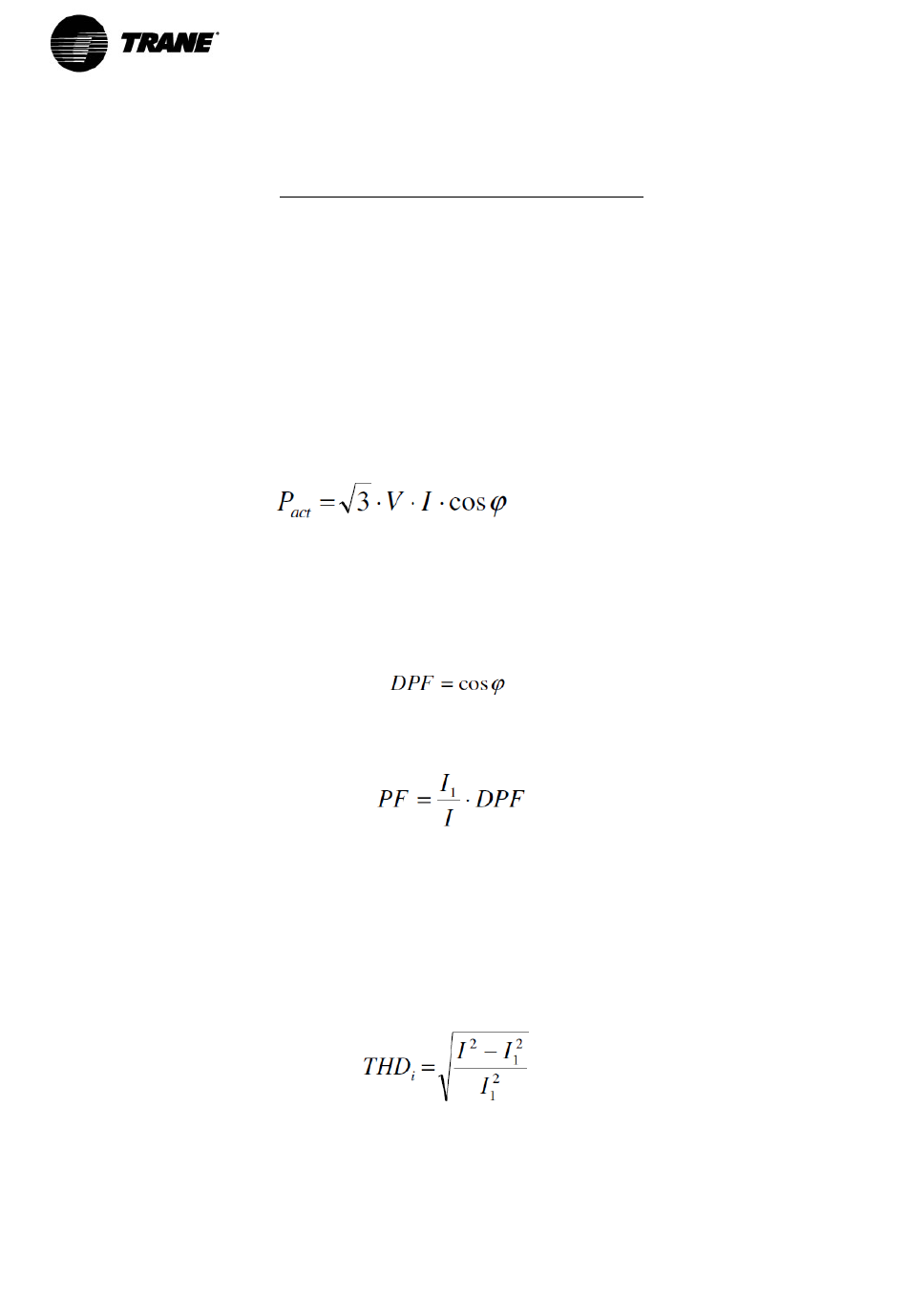

avec la tension. Cependant, la relation entre les quantités électriques classiques n'est plus vraie :
en effet, les harmoniques supérieures aux composants fondamentaux ne contribuent pas à la puissance active.
Nous devons alors définir des mesures différentes :
Facteur de puissance de déplacement (déphasage du facteur de puissance)
Facteur de puissance (facteur de puissance total)
Le facteur de puissance prend en compte aussi bien le changement de phase que le contenu harmonique, exprimé
comme le rapport entre le composant fondamental du courant I1 et la valeur RMS totale. Il exprime le pourcentage de
courant d'entrée parcourant les câbles tressés qui est converti en courant actif. Il faut également noter qu'en l'absence
de variateurs ou de dispositifs électroniques en général, les valeurs DPF et PF sont identiques. De plus, la plupart des
entités de la distribution électrique ne prennent en compte que la valeur DPF, le contenu harmonique n'étant pas
mesuré, seule l'absorption de l'énergie active et réactive est mesurée.
Un autre indice de mesure des harmoniques alimentées dans la grille est donné par la valeur DHTi DHT
(Distorsion Harmonique Totale) définie de la manière suivante :
Dans un variateur sans expédient, la distorsion harmonique peut atteindre des valeurs supérieures à 100 % (c.-à-d. que
les harmoniques des composants peuvent, au total, présenter une largeur supérieure à celle du composant
fondamental). Pour réduire le contenu en harmoniques du courant (et donc la DHT), les unités dont il est question dans
le présent manuel sont équipées de systèmes de limitation appropriés. Le contenu harmonique dépendant du ratio entre
le courant requis par le variateur et le courant du court-circuit au point de connexion, la DHT pour une usine donnée
varie en fonction de l'absorption de la machine.
