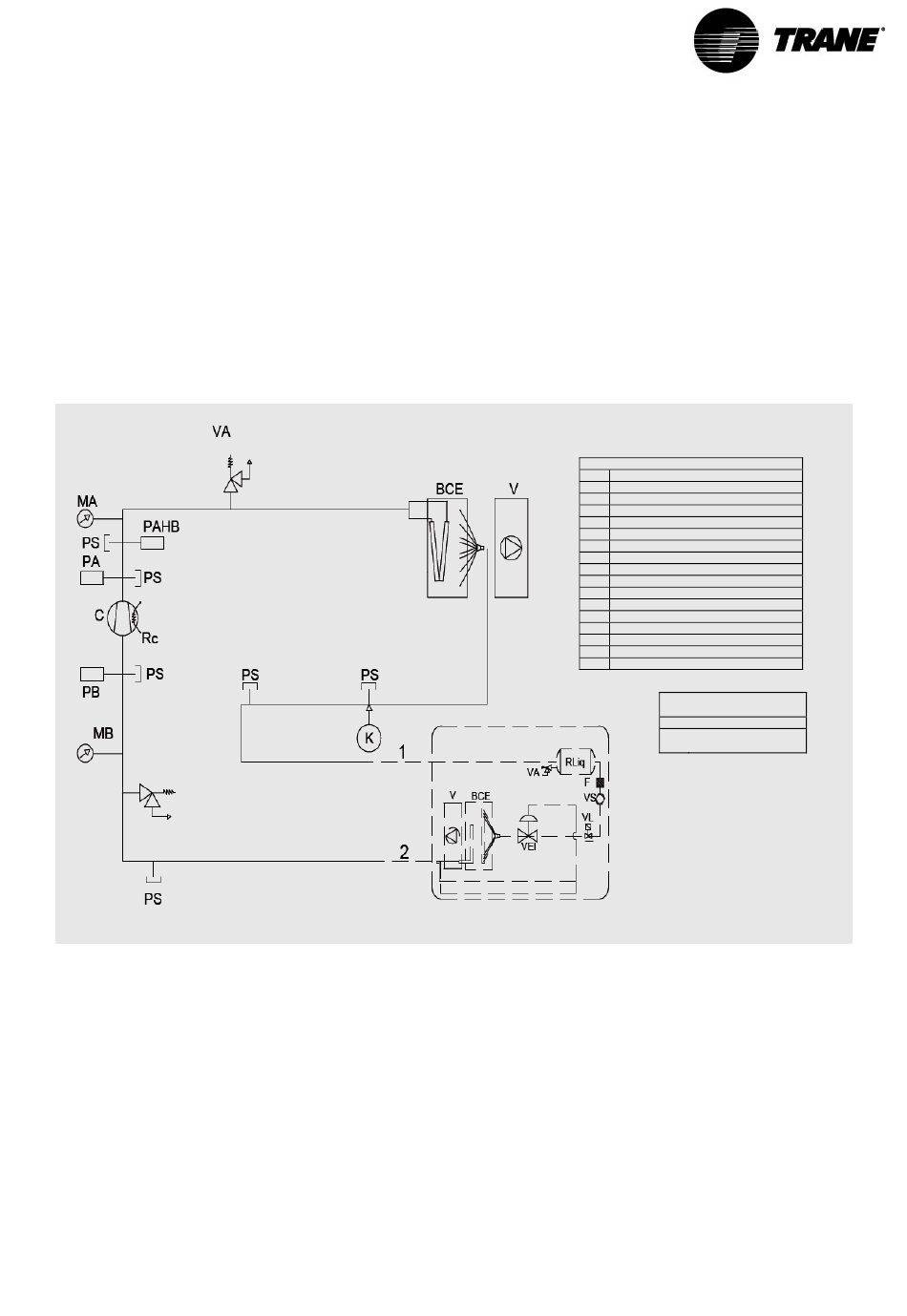

Schéma d'installation et emplacement du récepteur de liquide
REFROIDISSEUR
Les unités sont équipées d'un circuit frigorifique entièrement construit avec des tuyaux en cuivre, composé des éléments
suivants :
• pressostats haute pression ;
• pressostats basse pression ;
• soupape de sécurité sur la conduite haute pression.
Un kit de connexion en option est disponible pour le raccordement aux unités intérieures d'évaporation. Il comprend :
• détendeur thermostatique ;
• déshydrateur avec un regard ;
• électrovanne de conduite de liquide.
Différentes tailles de récepteurs de liquide sont disponibles en option selon les besoins spécifiques de l'installation.
L'installation du récepteur de liquide est de la responsabilité du concepteur.
En cas d'entretien, le récepteur de liquide peut être utilisé pour stocker l'ensemble du volume de fluide frigorigène de
l'installation.
45 bar
24,5 bar VB
POMPE À CHALEUR
Les unités sont équipées d'un circuit frigorifique entièrement construit avec des tuyaux en cuivre, composé des éléments
suivants :
• pressostats haute pression ;
• pressostats basse pression ;
• soupape de sécurité sur la conduite haute et basse pression ;
• détendeur thermostatique pour un mode de fonctionnement Pompe à chaleur ;
• soupape d'inversion 4 voies ;
• électrovannes pour l'inversion de cycle ;
• clapets anti-retour ;
• accumulateur de liquide sur la conduite d'aspiration ;
• déshydrateur avec un regard.
Un kit de connexion en option est disponible pour le raccordement aux unités intérieures d'évaporation. Il comprend les
éléments suivants :
• détendeur thermostatique pour un mode de fonctionnement Refroidisseur ;
• clapet anti-retour sur la conduite de liquide.
CG-SVX032A-FR
ÉLÉMENTS
RC
C
PA
PS
MA
VA
BCE
V
PB
MB
K
RLiq
F
VS
VL
VEI
VB
45 bar
RACCORDEMENT PAR LE CLIENT
RÉSISTANCE DE CARTER
COMPRESSEUR
PRESSOSTAT HAUTE PRESSION
ROBINET DE SERVICE
MANOMÈTRE HAUTE PRESSION (EN OPTION)
SOUPAPE DE SURPRESSION, CÔTÉ HAUTE PRESSION
BATTERIE DE CONDENSATION/ÉVAPORATEUR
VENTILATEUR
PRESSOSTAT BASSE PRESSION
MANOMÈTRE BASSE PRESSION (EN OPTION)
TRANSDUCTEUR DE PRESSION (EN OPTION)
RÉCEPTEUR DE LIQUIDE
FILTRE DÉSHYDRATEUR
VOYANT LIQUIDE
ÉLECTROVANNE
DÉTENDEUR
SOUPAPE DE SURPRESSION, CÔTÉ BASSE PRESSION
1
CONDUITE DE GAZ
2
CONDUITE DE LIQUIDE
20
