Un réservoir est construit entre les deux sections verticales. Le réservoir est dimensionné de façon à garantir qu'aux
charges minimales, il sera rempli par l'huile, fermant l'entrée vers la conduite « B ».
Cependant, le réservoir ne doit pas contenir de quantités trop importantes d'huile, mais il doit avoir une capacité
volumétrique minimale. Lorsque la puissance frigorifique augmente, le débit plus important crée une pression
plus élevée qui permet de franchir le bouchon d'huile. La conduite « B » peut alors fonctionner elle aussi.
ÉVAPORATEUR

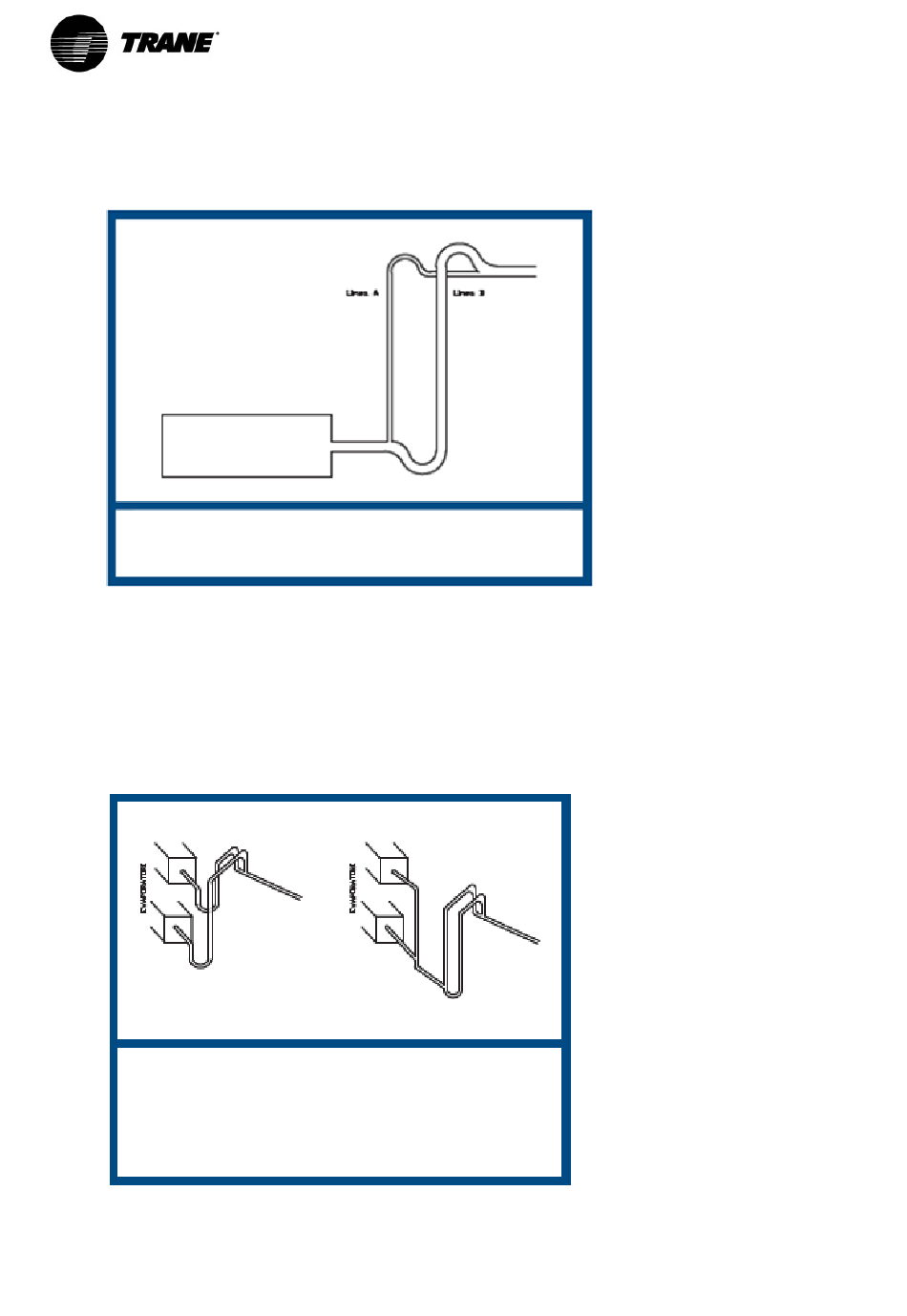

Figure 1 : schéma du système de double inclinaison
Il y a deux autres précautions importantes dont il faut tenir compte lors de la fabrication de conduites d'aspiration.
Un piège à huile doit être créé à 6 mètres ou une petite inclinaison de la conduite orientée vers le bas doit être
installée dans le cas de sections horizontales afin de garantir un meilleur écoulement de l'huile.
Si le circuit est équipé de deux évaporateurs en parallèle, indépendants l'un de l'autre, et si l'un des évaporateurs ne
fonctionne pas, l'accumulation d'huile doit être évitée dans tous les cas. Si les deux évaporateurs sont installés
au même niveau, une conduite orientée vers le bas doit être créée au niveau de la sortie des deux évaporateurs
avant de rejoindre la section commune. Si les deux évaporateurs sont installés à des niveaux différents, il y a
deux solutions possibles indiquées dans la figure 2.
Figure 2 : solutions conçues pour la conduite
d'aspiration reliée à deux évaporateurs indépendants
