Nederlands

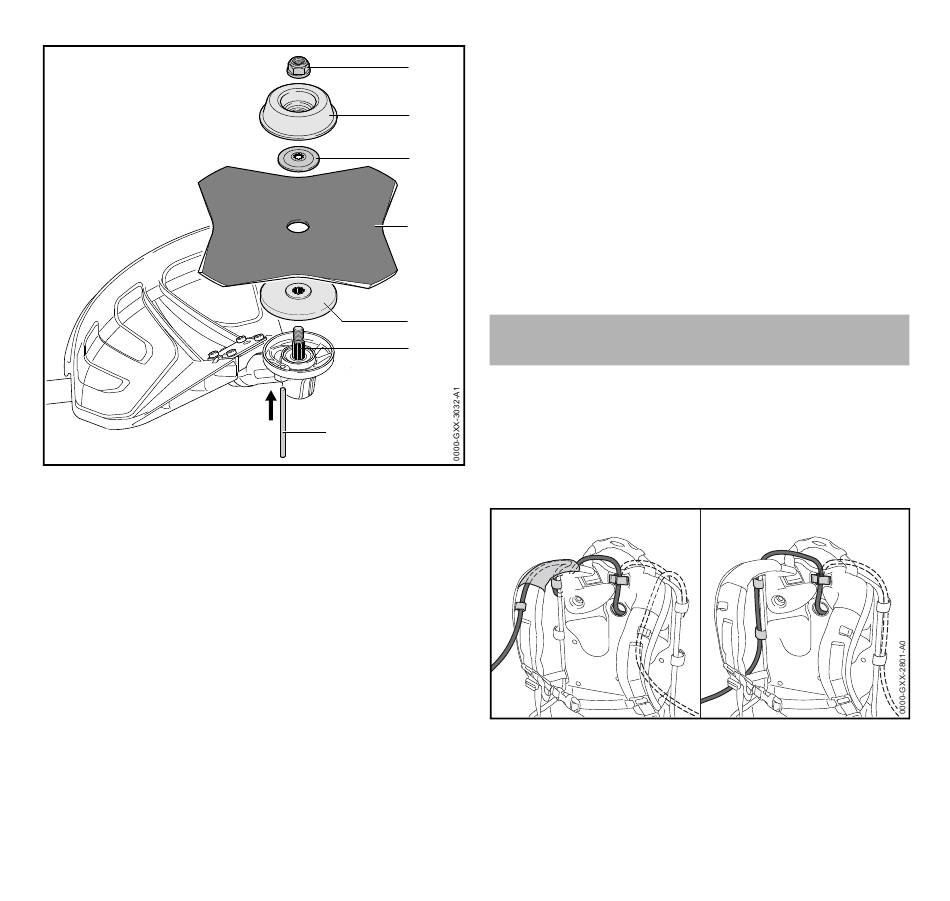

► Drukschotel (5) zo op de as (6) plaatsen, dat de kleinere
diameter naar boven is gericht.
► Metalen snijgarnituur (4) op de drukschotel (5) plaatsen.
Als er een cirkelzaagblad of een grassnijblad met meer
dan 4 snijkanten wordt gebruikt: de snijkanten zo uitlijnen
dat deze in dezelfde richting wijzen als de pijl voor de
draairichting op de beschermkap.
► Drukring (3) zo op het metalen snijgarnituur (4) plaatsen,
dat de bolling naar boven is gericht.
► Draaischotel (2) zo op de drukring (3) plaatsen, dat de
gesloten zijde naar boven is gericht.
► Blokkeerpen (7) tot aan de aanslag in de boring drukken
en ingedrukt houden.
► Metalen snijgarnituur (4) zo ver linksom draaien, tot de
blokkeerpen (7) aangrijpt.
De as (6) is geblokkeerd.
► Moer (1) linksom op de as draaien en vastdraaien.
► Blokkeerpen (7) uit de boring trekken.
148
6.6.2
1
► Motorzeis uitschakelen en de stekker van de
aansluitkabel uit de bus trekken.
2
► De blokkeerpen tot aan de aanslag in de boring drukken
en ingedrukt houden.
► Het metalen snijgarnituur zo ver rechtsom draaien, tot de
3
blokkeerpen aangrijpt.
De as is geblokkeerd.
► De moer rechtsom losdraaien.
4
► Draaischotel, drukring, metalen snijgarnituur en
drukschotel wegnemen.
► Blokkeerpen uit de boring trekken.
5

7 Motorzeis voor de gebruiker instellen

6
7.1
7.1.1
7
De aansluitkabel kan, afhankelijk van de lichaamsgrootte
van de gebruiker en het gebruik worden aangebracht en
afgesteld.
2
De aansluitkabel kan door de hoes (1) op het draagstel en
de gespen (2) of aan de zijkant tegen de rugplaat met de
gespen (2) worden bevestigd.
7 Motorzeis voor de gebruiker instellen
Metalen snijgarnituur demonteren

Gebruik met accu STIHL AR

Aansluitkabel aanbrengen en afstellen
1
2
2
2
2
2
