Ports de communication
L'appareil dispose de quatre prises d'émetteur-récepteur SFP (Small Form-Factor
Pluggable) pour les communications en amont, ainsi que six emplacements pour les
cartouches de connexion remplaçables sur site.
Des cartouches de connexion peuvent être utilisées pour l'extension et l'adaptation
des capacités de l'appareil à des applications spécifiques. Divers modules sont
disponibles, chacun présentant un type de port de communication spécifique :
Ethernet cuivre, Ethernet fibre optique et SFP. Des cartouches de connexion
spécialisées sont également disponibles.
L'appareil est en mesure d'analyser des types SFP et les capacités matérielles des
ports au Runtime.
L'état de chaque port de communication est indiqué sur le panneau d'état. Pour plus
d'informations, voir "Panneau d'état" (Page 7).
Utilisez RUGGEDCOM ROS pour déterminer quels ports sont installés sur
l'appareil. Pour plus d'informations, voir le ou les
configuration" [https://support.industry.siemens.com/cs/ww/en/ps/24744/man]
associé(s) à la version de logiciel installée.

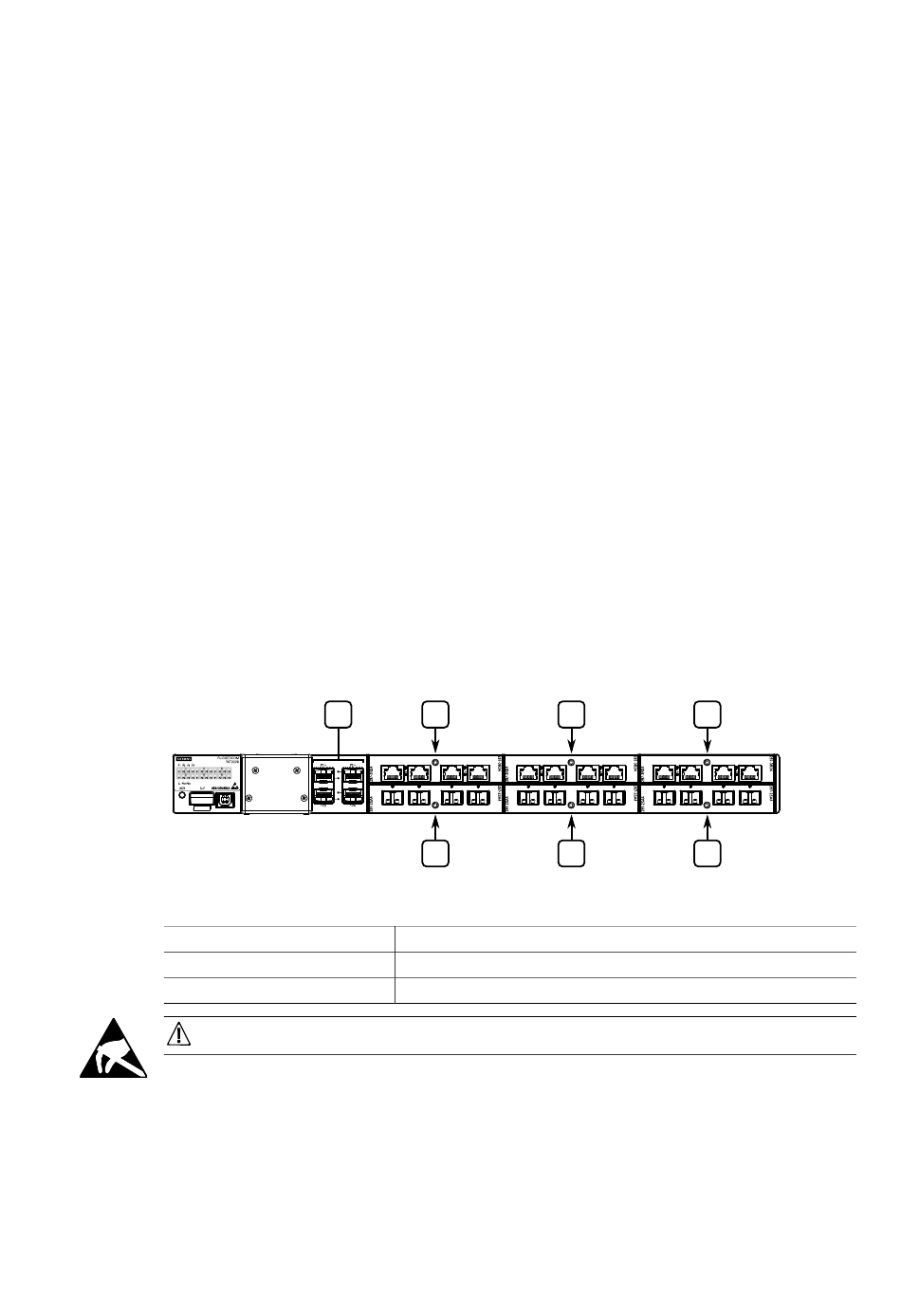

Figure 3.1
Composants sensibles aux décharges électrostatiques (CSDE)
Les modules et les SFP contiennent des composants sensibles aux décharges
électrostatiques.
Ces composants peuvent être facilement détruits s'ils ne sont pas manipulés
correctement.
RUGGEDCOM RST2228
Manuel de l'appareil, 10/2023, C79000-G8977-1359-19
0
Désignations des emplacements
Emplacement
0
1 à 6
REMARQUE
"RUGGEDCOMROS manuel(s) de
1
3
2
4
Type de support
4 x prises d'émetteurs-récepteurs SFP/SFP+
Modules remplaçables sur site
3
5
6
39
