Installation de l'appareil
2.3 Montage de l'appareil
Montage de l'appareil sur un panneau
Procédez comme suit pour monter l'appareil sur un panneau :
1.
2.
22

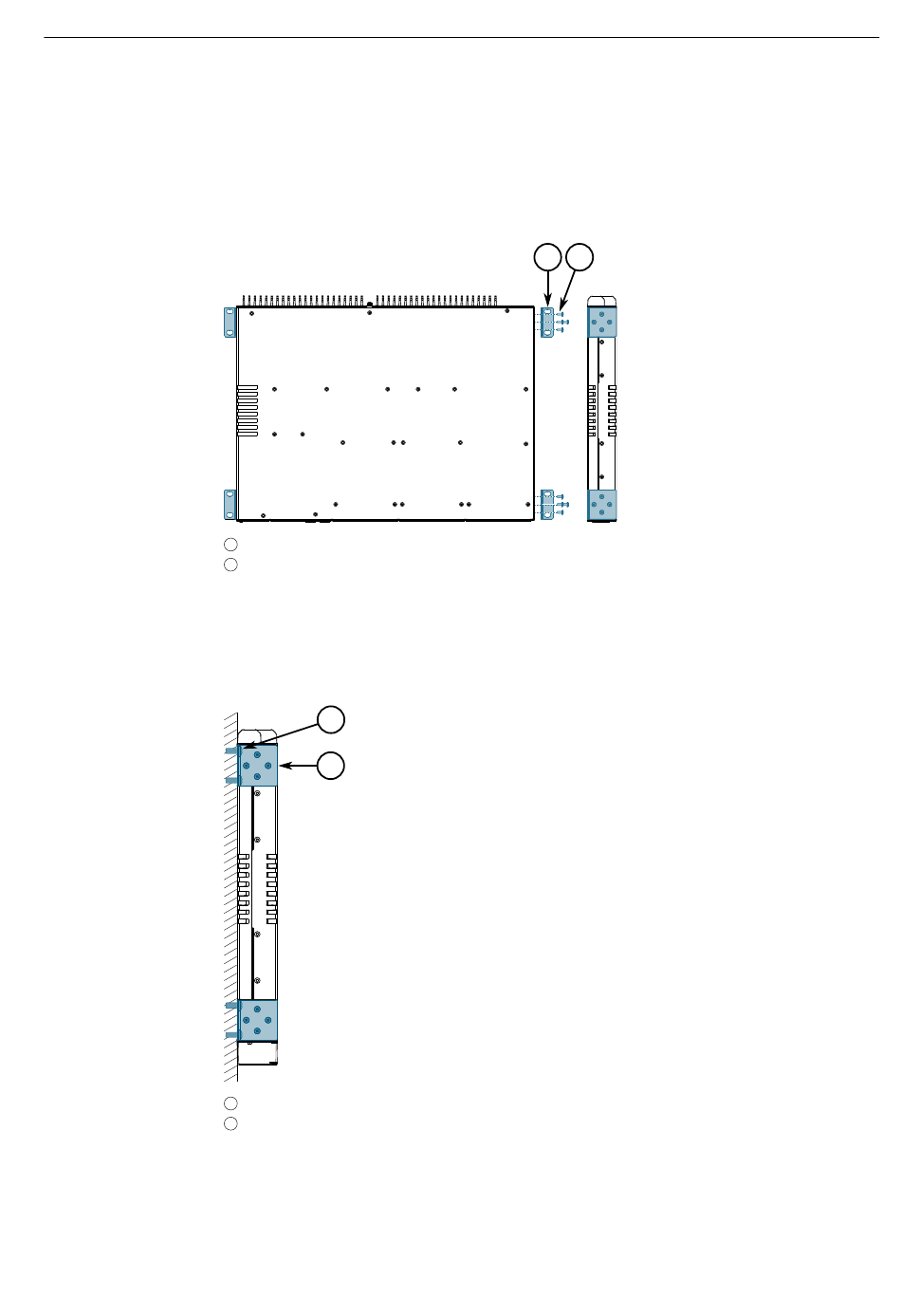

Fixez les supports de montage sur les deux côtés du châssis en utilisant quatre
vis à tête cylindrique M3-0,5 x 5 mm par support.
Support de montage
1
Vis
2
Figure 2.2
Installation des supports de montage
Placez l'appareil contre le panneau et alignez les supports sur les trous prévus
pour le montage.
1
2
Vis
1
Support de montage
2
Figure 2.3
Montage sur panneau
1
2
Manuel de l'appareil, 10/2023, C79000-G8977-1359-19
RUGGEDCOM RST2228
