Installation de l'appareil
2.4 Connexion du relais d'alarme de sécurité
Pince à sertir multi-usage 10-18 AWG
Cosse à anneau M3.5 (#6)
Bornier
Le relais d'alarme de sécurité est connecté via le port du bornier du relais d'alarme de
sécurité.
1

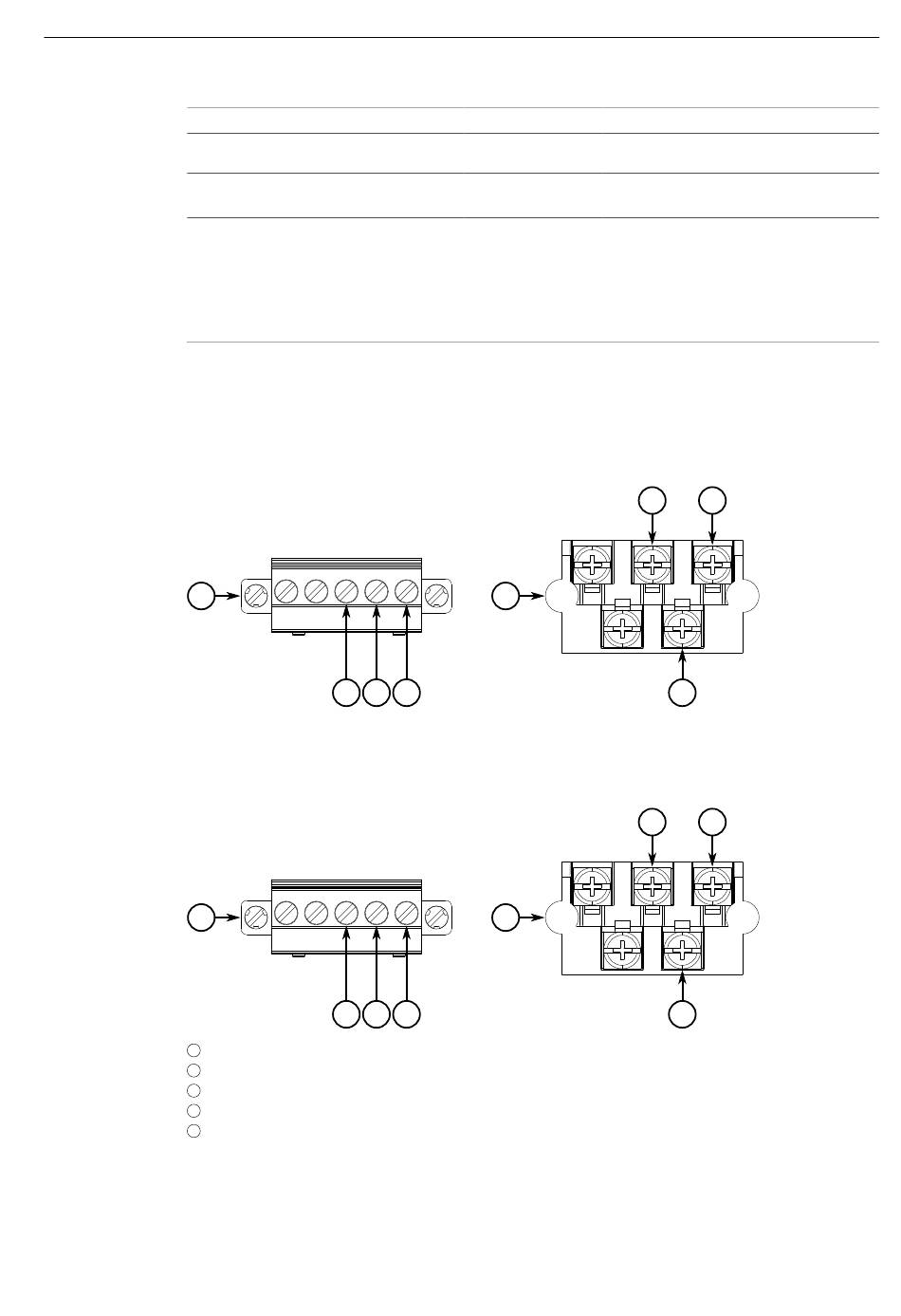

Figure 2.4
Les désignations des bornes sont repérées sur l'appareil pour une identification aisée.
1
1
2
3
4
5
Figure 2.5
24
Outil/matériel
3
4
Port du bornier du relais d'alarme de sécurité
3
4
Bornier de type européen (Euroblock)
Bornier à vis
Borne à ouverture
Borne neutre
Borne à fermeture
Bornes du relais d'alarme de sécurité
Quantité
1
2
2
5
2
5
Détails
plus d'informations, voir "Pièces et
accessoires" (Page 14).
Pour le dénudage et le sertissage de
câbles.
Uniquement pour les connecteurs de
bornier à vis.
Doivent avoir de petites cosses de
câbles circulaires isolées avec une
distance minimale de 5 mm (0.2 in)
entre le centre de l'anneau et l'isolation.
3
5
4
3
5
4
RUGGEDCOM RST2228
