RUGGEDCOM RST2228
Manuel de l'appareil, 10/2023, C79000-G8977-1359-19
4
1
3
5
Connecteur de bornier de type européen (Euroblock)
1
Connecteur de bornier à vis
2
Borne positive pour PS1
3
Borne de châssis/borne de mise à la terre pour PS1
4
Borne négative pour PS1
5
Borne positive pour PS2
6
Borne de châssis/borne de mise à la terre pour PS2
7
Borne négative pour PS2
8

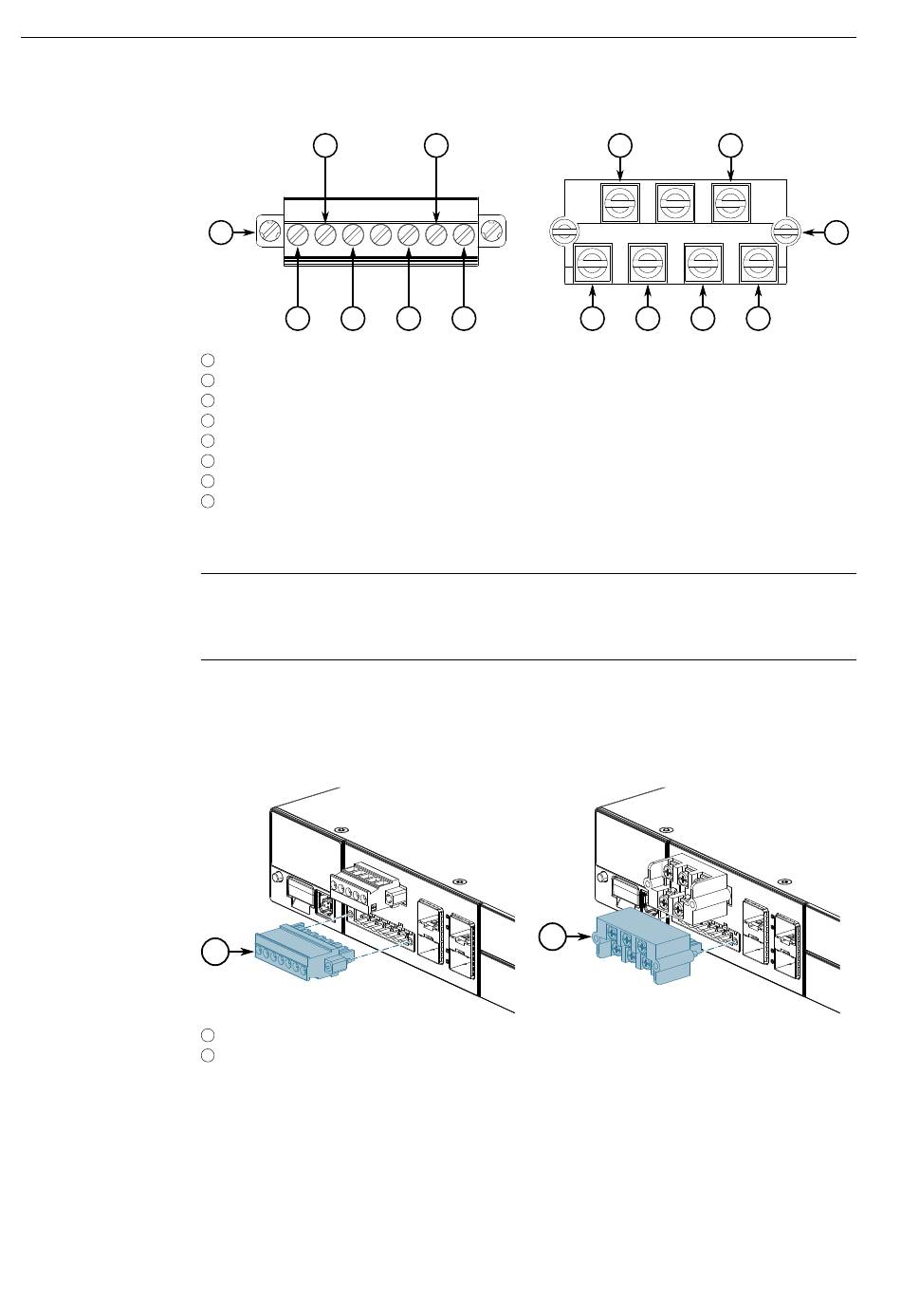

Figure 2.12
Bornes PS1 et PS2
Remarque
Pour obtenir des exemples de différentes combinaisons de câblage, voir
"Exemples de câblage" (Page 32).
Réinsérez le bornier dans l'appareil.
Pour les connecteurs de bornier de type européen (Euroblock), utilisez un
tournevis plat pour serrer les vis imperdables.
1
Connecteur de bornier de type européen (Euroblock)
1
Connecteur de bornier à vis
2
Figure 2.13
Montage du connecteur de bornier d'alimentation
Installez le cache de protection.
2.5.2 Raccordement de l'alimentation
7
6
8
2
Installation de l'appareil
4
7
3
5
6
8
2
