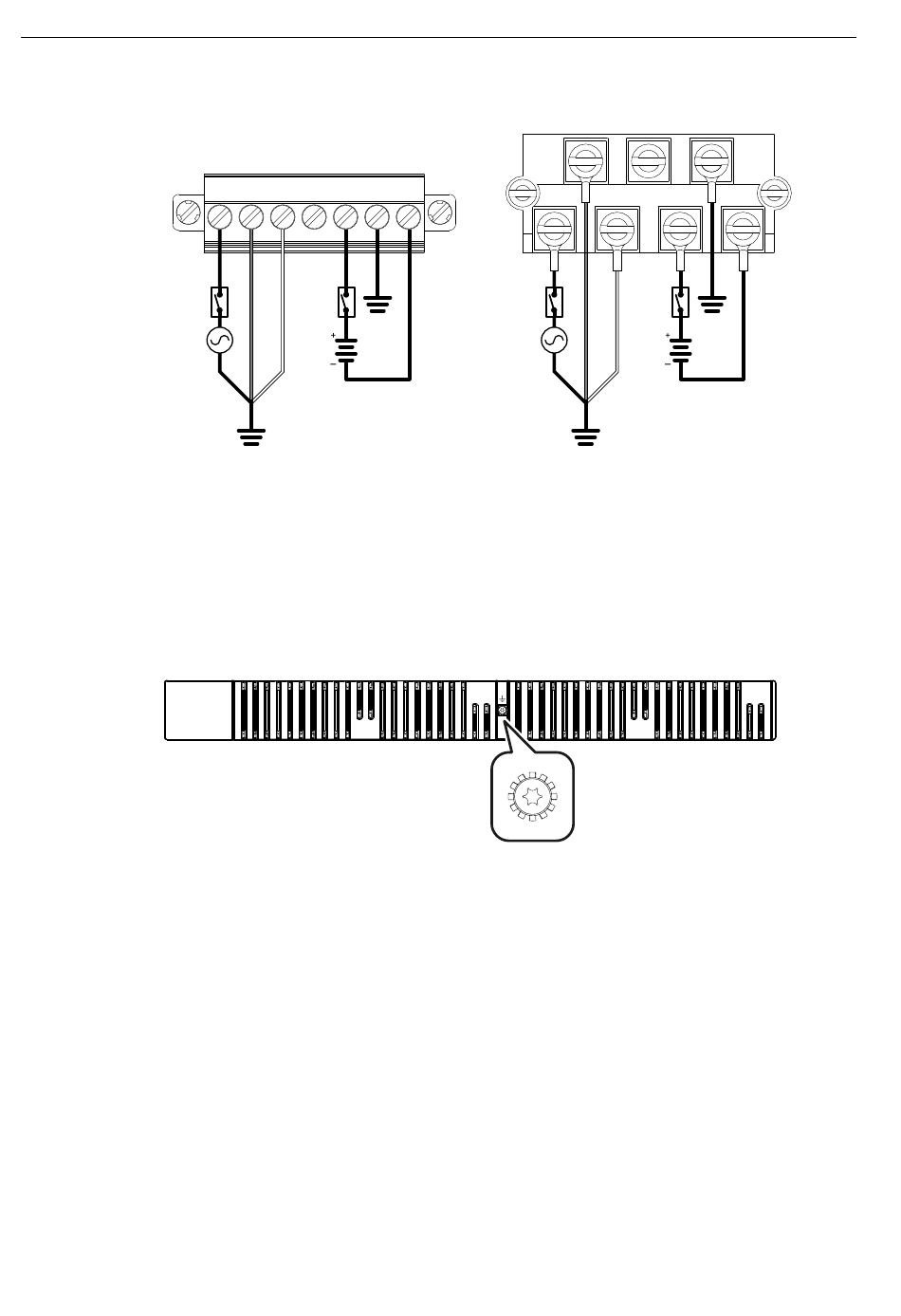

Figure 2.19
2.5.3
Mise à la terre de l'appareil
L'appareil doit être mis à la terre via la vis de mise à la terre entre les emplacements
de modules d'alimentation et conformément à UL 62368-1/CSA-C22.2 No. 62368-1.
Figure 2.20
Terre fonctionnelle
Les perturbations CEM sont redirigées vers la terre via la terre fonctionnelle. Cela
assure l'immunité de la transmission des données.
La terre fonctionnelle doit être implémentée avec une faible impédance. La
connexion de la terre fonctionnelle doit être établie directement sur la plaque de
montage ou sur la borne du rail DIN.
RUGGEDCOM RST2228
Manuel de l'appareil, 10/2023, C79000-G8977-1359-19
Alimentation électrique CA/CC haute tension et alimentation électrique CC basse
tension
Vis de mise à la terre
Installation de l'appareil
2.5.3 Mise à la terre de l'appareil
35
