Installation de l'appareil
2.5.2 Raccordement de l'alimentation
3.
30
6.6 mm (0.27 in) ± 0.5 mm (0.02 in)
Isolation
1
Conducteur
2

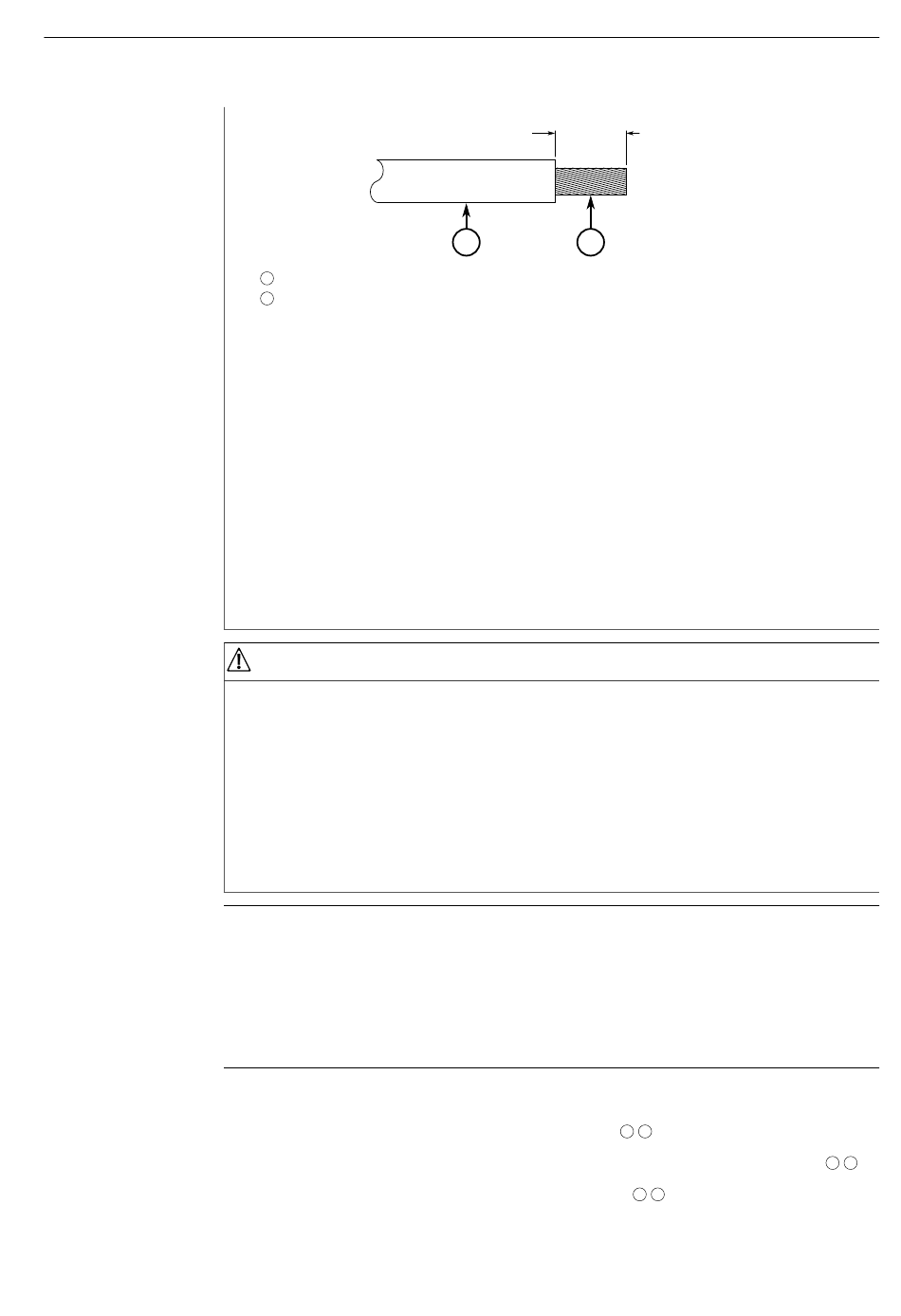

Figure 2.11
Dimensions du fil dénudé
•
Terminez les extrémités du câble avec des embouts lorsque cela est
possible.
•
Lorsque vous insérez un fil dans le connecteur du bornier, assurez-vous
que le conducteur n'est pas visible. Seule l'isolation du fil doit dépasser du
bornier.
•
À l'aide d'un tournevis plat, fixez les fils au connecteur du bornier en serrant
la vis imperdable (au-dessus du conducteur installé) avec un couple de
serrage de 0,5 Nm (4.5 lbf-in).
L'incapacité à serrer fermement les vis imperdables peut entraîner un arc
électrique si le connecteur est accidentellement retiré.
REMARQUE
Connexions de bornier à vis
Lorsque vous raccordez les fils sur un bornier à vis, tenez compte de ceci :
•
Les connecteurs de bornier à vis présente des vis cruciformes et des plaques
de compression qui permettent des connexions avec fils nus ou des cosses
à sertir.
•
Utilisez des cosses à anneau M3.5 ayant de petites cosses de câbles
circulaires isolées avec une distance maximale de 5 mm (0.2 in) entre le
centre de l'anneau et l'isolation.
Remarque
Lorsque vous déterminez les longueurs de câble, assurez-vous que la tension
d'entrée minimale pour l'alimentation est fournie au niveau de la borne
d'alimentation d'entrée.
Pour plus d'informations, voir le
[https://support.industry.siemens.com/cs/ww/en/ps/24744/man].
Connectez la source d'alimentation au connecteur de bornier d'alimentation.
a.
Connectez le fil de phase à la borne positive
b.
Connectez le fil de terre à la borne de châssis/borne de mise à la terre
c.
Connectez le fil de neutre à la borne négative
1
2
"RUGGEDCOM manuel de référence Modules"
3
Manuel de l'appareil, 10/2023, C79000-G8977-1359-19
.
6
.
5
8
RUGGEDCOM RST2228
.
4
7
