СИСТЕМЫ УПРАВЛЕНИЯ И ФУНКЦИИ

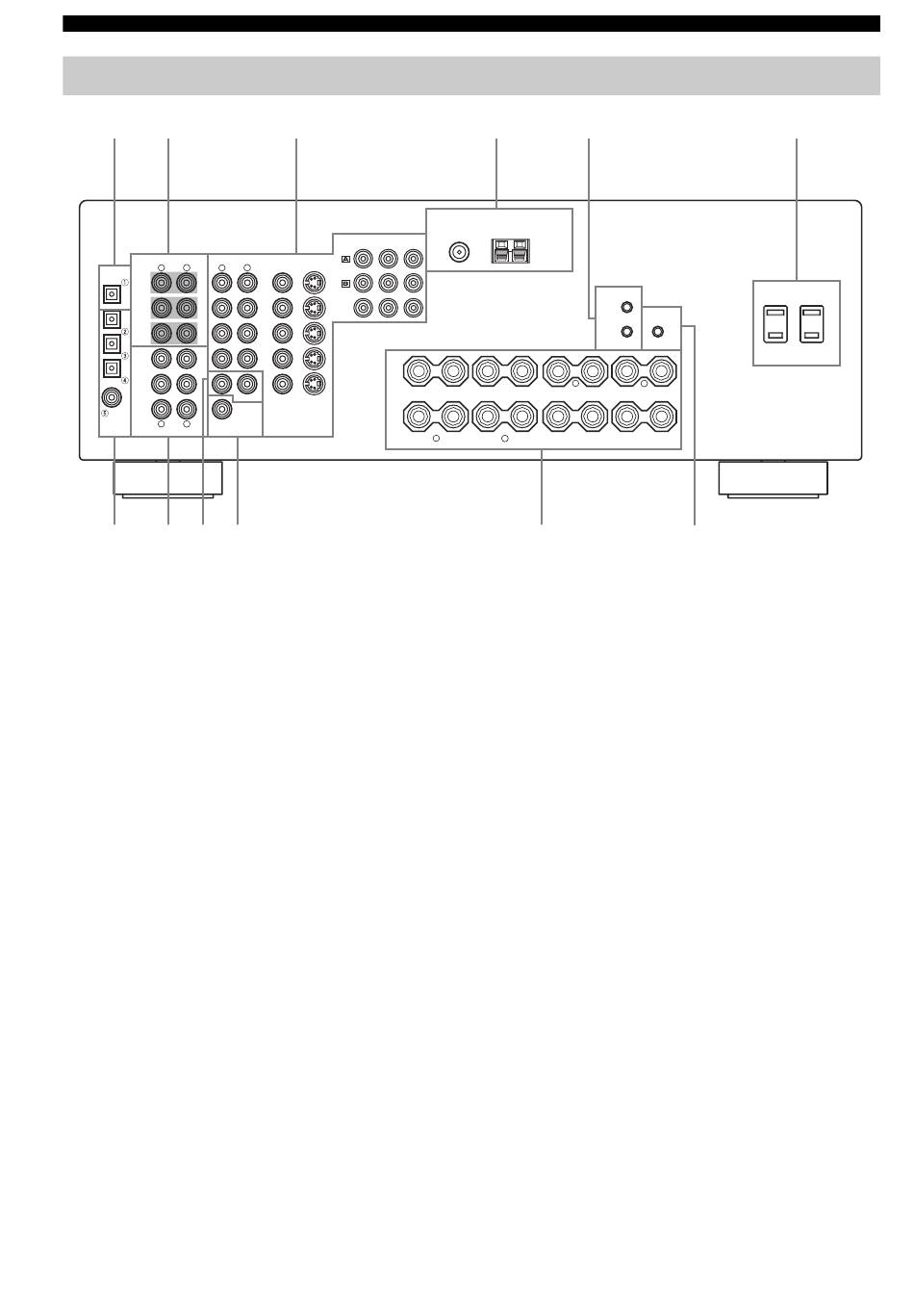

Задняя панель
1
2
MULTI CH INPUT
AUDIO
R
L
R
DIGITAL
OUTPUT
MD/CD-R
FRONT
OPTICAL
SURROUND
SUB
CENTER
WOOFER
MD/CD-R
DVD
CD
DTV/CBL
IN
(PLAY)
MD/
CD-R
OUT
(REC)
CD
COAXIAL
R
L
DIGITAL
INPUT
AUDIO
7
8 9 0
1 Гнездо DIGITAL OUTPUT
Более подробно, смотрите стр. 18.
2 Гнезда MULTI CH INPUT
Для информации по подключению, смотрите
стр. 16.
3 Видеокомпонентные гнезда
Для информации по подключению, смотрите
стр. 15 и 17.
4 Терминалы антенн
Для информации по подключению, смотрите
стр. 19.
5 Гнезда REMOTE IN/OUT
Более подробно, смотрите стр. 61.
6 AC OUTLET(S)
Используется для подачи электроэнергии для
других аудио/видеокомпонентов (смотрите
стр. 20).
7 Гнездо DIGITAL INPUT
Более подробно, смотрите стр. 15, 17 и 18.
8 Аудиокомпонентные гнезда
Для информации по подключению, смотрите
стр. 18.
10
3
COMPONENT VIDEO
P
P
B
R
DVD
VIDEO
L
VIDEO
S VIDEO
DTV/
CBL
DVD
MONITOR
OUT
DTV/
CBL
IN
VCR
+
OUT
A
ZONE 2
S VIDEO
VIDEO
SUB
WOOFER
MONITOR OUT
B
+
OUTPUT
4
5
TUNER
75Ω UNBAL.
AM
FM
ANT
GND
ANT
Y
SPEAKERS
+
+
R
+
+
R
FRONT
L
CENTER
A
9 Гнезда ZONE 2 OUTPUT
Данные гнезда выводят только аналоговые
сигналы. Смотрите стр. 61 для более подробной
информации.
0 Гнездо SUBWOOFER OUTPUT
Для информации по подключению, смотрите
стр. 13.
A Терминалы колонок
Для информации по подключению, смотрите
стр. 13.
B Гнездо CONTROL OUT
Терминал вывода управления для коммерческого
использования.
XM/DT
XM/DT
REMOTE
IN
CONTROL
OUT
OUT
+12V
15mA MAX.
+
L
SURROUND
+
SURROUND BACK
B
6
AC OUTLETS
SWITCHED
