BEDIENUNGSELEMENTE UND IHRE FUNKTIONEN

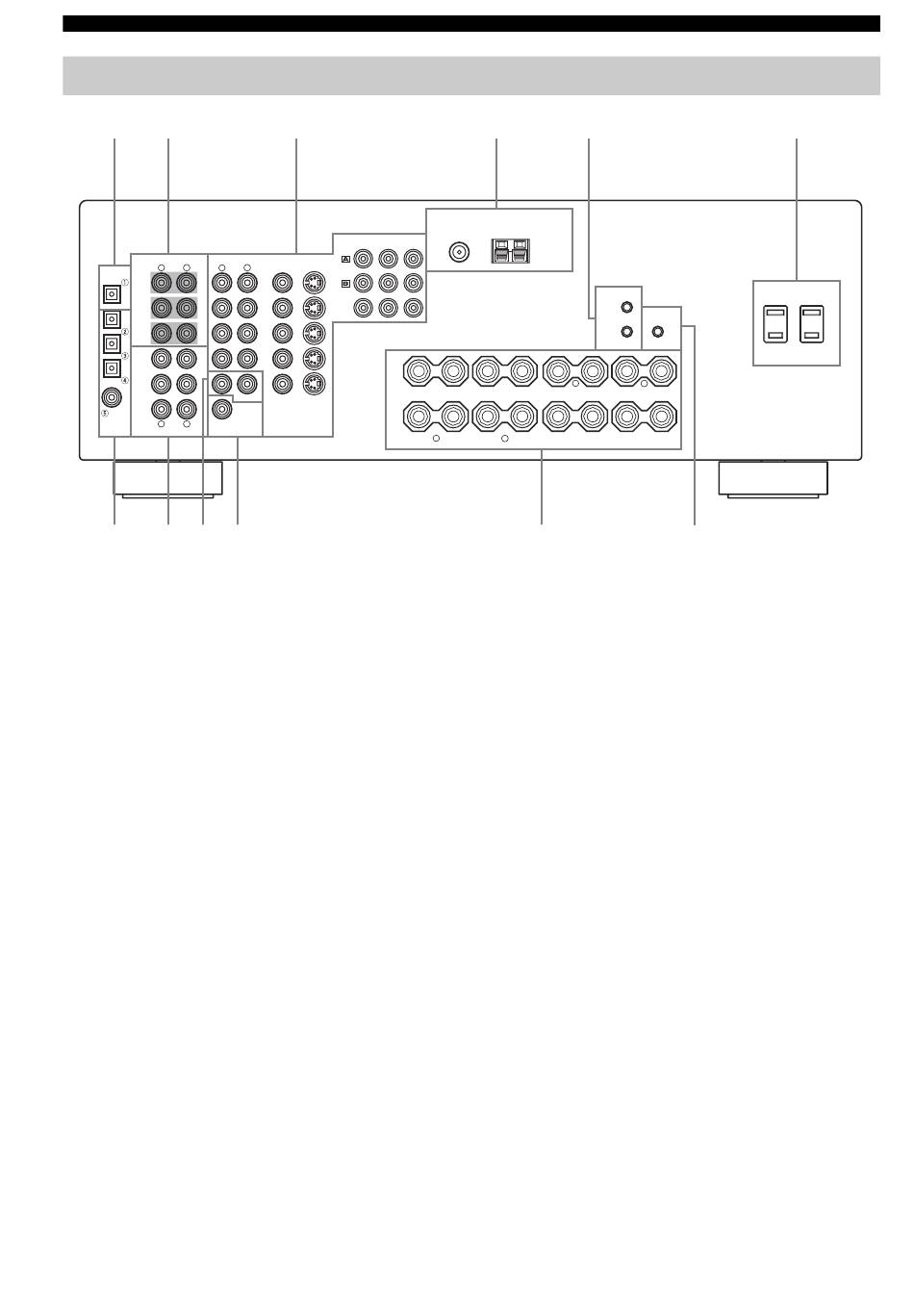

Rückwand
1
2
MULTI CH INPUT
AUDIO
R
L
R
DIGITAL
OUTPUT
MD/CD-R
FRONT
OPTICAL
SURROUND
SUB
CENTER
WOOFER
MD/CD-R
DVD
CD
DTV/CBL
IN
(PLAY)
MD/
CD-R
OUT
(REC)
CD
COAXIAL
R
L
DIGITAL
INPUT
AUDIO
7
8 9 0
1 DIGITAL OUTPUT-Buchse
Siehe Seite 18 für Einzelheiten.
2 MULTI CH INPUT-Buchsen
Siehe Seite 16 für Anschlussinformationen.
3 Videokomponentenbuchsen
Siehe Seite 15 und 17 für Anschlussinformationen.
4 Antennenanschluss
Siehe Seite 19 für Anschlussinformationen.
5 REMOTE IN/OUT-Buchsen
Siehe Seite 61 für Einzelheiten.
6 AC OUTLET(S)
Verwenden Sie diese für die Stromversorgung Ihrer
anderen A/V-Komponenten (siehe Seite 20).
7 DIGITAL INPUT-Buchse
Siehe Seite 15, 17 und 18 für Einzelheiten.
8 Audiokomponentenbuchsen
Siehe Seite 18 für Anschlussinformationen.
10
3
COMPONENT VIDEO
P
P
B
R
DVD
VIDEO
L
VIDEO
S VIDEO
DTV/
CBL
DVD
MONITOR
OUT
DTV/
CBL
IN
VCR
+
OUT
A
ZONE 2
S VIDEO
VIDEO
SUB
WOOFER
MONITOR OUT
B
+
OUTPUT
4
5
TUNER
75Ω UNBAL.
AM
FM
ANT
GND
ANT
Y
SPEAKERS
–
–
+
+
R
+
+
–
–
R
FRONT
L
CENTER
A
9 ZONE 2 OUTPUT-Buchsen
An diesen Buchsen liegen nur Analogsignale an.
Für Einzelheiten Siehe Seite 61.
0 SUBWOOFER OUTPUT-Buchse
Siehe Seite 13 für Anschlussinformationen.
A Lautsprecherklemmen
Siehe Seite 13 für Anschlussinformationen.
B CONTROL OUT-Buchse
Dies ist eine Steuererweiterungsklemme für gewerbliche
Verwendung.
XM/DT
XM/DT
REMOTE
IN
CONTROL
OUT
OUT
+12V
15mA MAX.
–
–
+
L
SURROUND
+
–
–
SURROUND BACK
B
6
AC OUTLETS
SWITCHED
