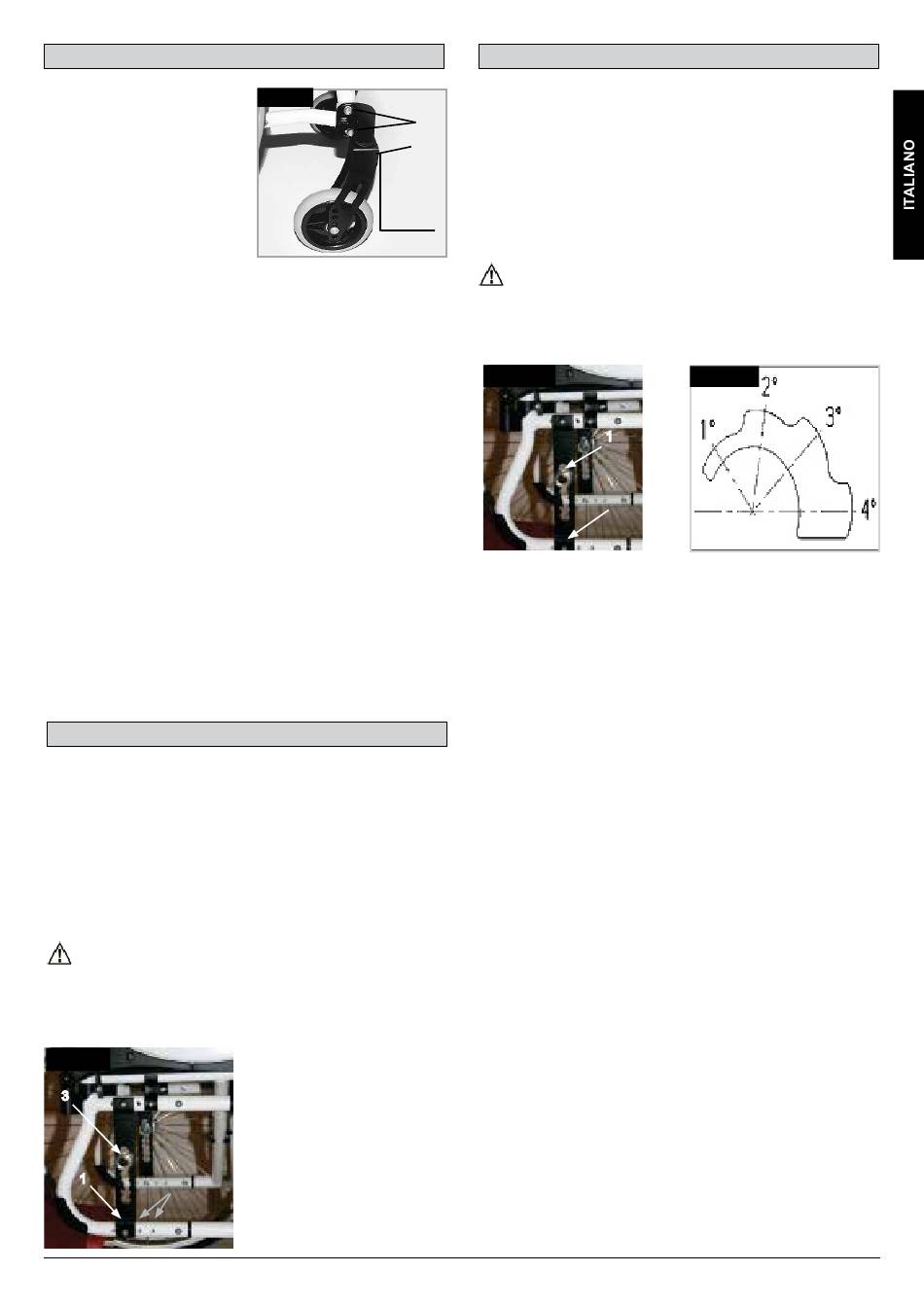

Ruota anteriore

Ruota anteriore, adattatore e
forcella (Fig. 6.24)
È possibile che la carrozzina viri
leggermente verso destra o sinistra
o che sia presente una vibrazione
nelle ruote anteriori.
I motivi possono essere i seguenti:
• Il movimento della ruota in avanti
o all'indietro non è correttamente
regolato
• L'angolo delle ruote anteriori non
è regolato correttamente
• La pressione delle ruote posteriori e/o delle ruote anteriori non è
corretta; le ruote non girano con facilità
Una regolazione corretta delle ruote anteriori è la condizione
essenziale per il movimento rettilineo della carrozzina. La
regolazione delle ruote anteriori deve essere sempre eseguita da un
rivenditore autorizzato.
Se la posizione delle ruote posteriori viene modificata, la
regolazione delle piastre delle ruote anteriori deve essere sempre
verificata. Controllare l'impostazione dell'adattatore (1) avvicinando
una squadra e osservando l'adattatore dal davanti. Verificare
che l'adattatore sia impostato ad angolo retto rispetto al terreno.
Svitando le viti (2) e muovendo l'adattatore è possibile spostare le
ruote nella posizione ottimale mediante la regolazione dei segmenti
dei denti corrispondenti Dopo ogni regolazione, controllare che
tutte le viti siano ben strette (vedere la pagina relativa alla coppia di
serraggio).
Le viti usate sono montate in fabbrica con blocca filettatura e
possono essere regolate fino a 5 volte dopo il montaggio.
Successivamente possono essere sostituite oppure fissate
nuovamente a media intensità con blocca filettatura.

Piastra dell'asse

Piastra dell'asse (Fig. 6.25)
La posizione del centro di gravità rispetto alle ruote posteriori è
un fattore importante per una guida facile e confortevole. Sono
possibili varie posizioni. Muovendo la piastra posteriore
all'indietro (1) lungo i fori del telaio (2), la carrozzina non correrà
il rischio di ribaltarsi, tuttavia non sarà manovrabile così
facilmente come quando la piastra è spostata in avanti.
Muovendo l'adattatore dell'asse (3) lungo la piastra è possibile
regolare l'altezza della seduta della carrozzina. Dopo ogni
regolazione, controllare che tutte le viti siano ben strette (vedere
la pagina relativa alla coppia di serraggio).
ATTENZIONE!
Se necessario, regolare i freni e le ruote anteriori.
Fig. 6.25
2
Life RT Rev.E
Fig. 6.24
2
1
90°

Campanatura

Campanatura (Fig. 6.26 - 6.26.1)
La campanatura della carrozzina deve essere regolata tra 1° e
6°.
per aumentare la stabilità laterale della carrozzina e per
migliorarne anche la manovrabilità.
Allentare le viti sulla piastra posteriore (1). Regolare l'adattatore
(2) sull'impostazione dell'angolo desiderata. Stringere
nuovamente le viti (vedere la pagina relativa alla coppia di
serraggio).
L'impostazione della campanatura aumenta la larghezza totale
della carrozzina (per ogni grado si aggiunge circa 1 mm).
ATTENZIONE!
Se necessario, regolare i freni e le ruote anteriori.
Fig. 6.26
2
Fig. 6.26.1
