Vinkeljusterbart armlæn

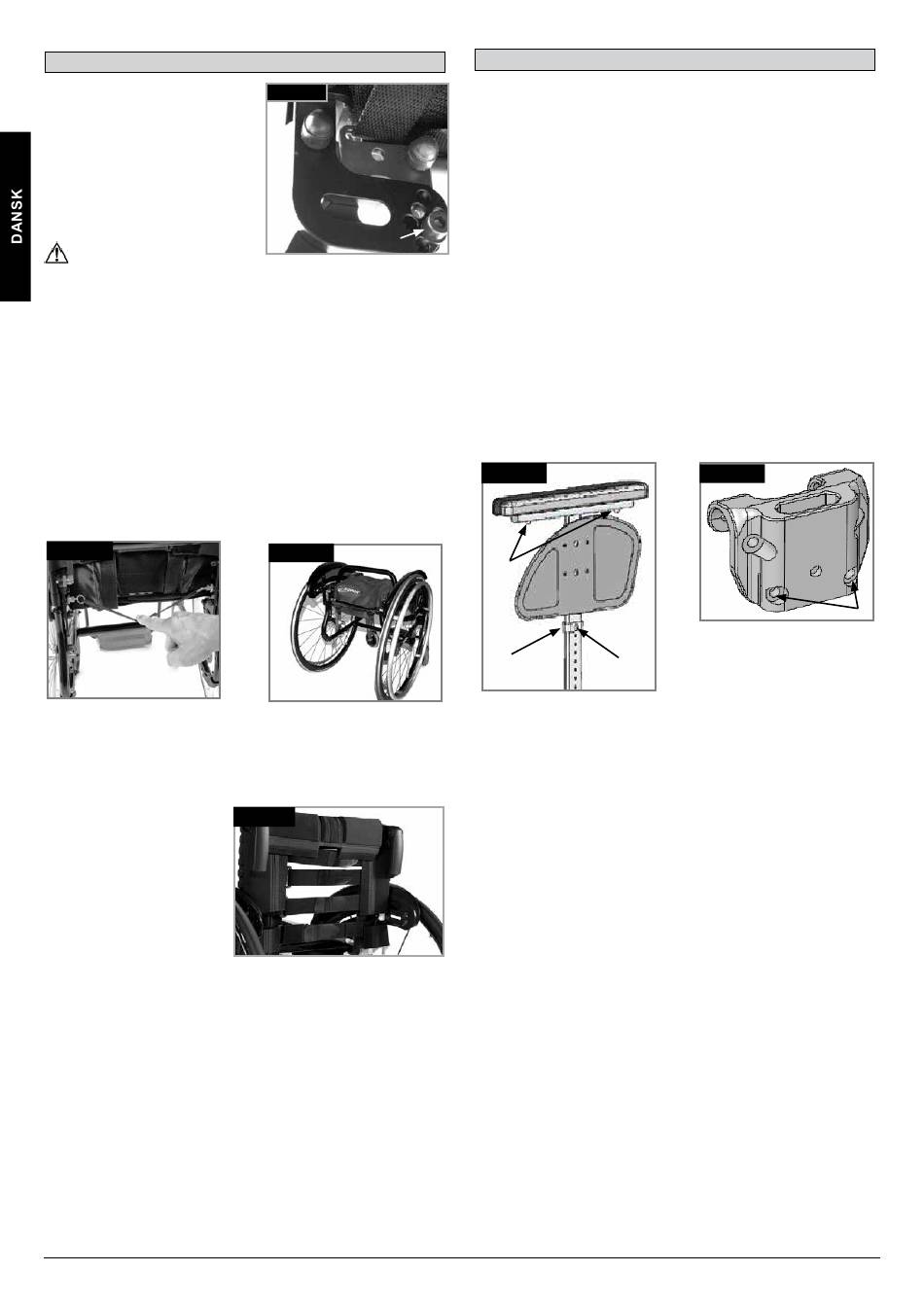

Vinkeljusterbart fast ryglæn, (Fig.
6.27)
Sådan justeres armlænet:
• Fjern klemmer "A", på begge
sider.
• Drej beslagene til den ønskede
position.
• Genmonter klemmerne "A" og
stram dem.
VIGTIGT!
Alle skruer skal genmonteres og strammes forsvarligt, for at
undgå uventede bevægelser, som kan føre til tab af
vinkelindstillingen.
Nedfældeligt ryglæn
Udløs ryglænet ved at trække i ledningen, og samtidigt skubbe
den fremad for at folde den ned. For at returnere ryglænet til
dets originale position, træk det så langt tilbage som muligt,
indtil den låses på plads på begge sider, (Fig. 6.27.1 - 6.27.2).
Fig. 6.27.1
Justerbar ryg polstring
Remmen kan gøres mere
eller mindre stram ved at
justere velcrolukningerne.
(Fig. 6.28).
106
Fig. 6.27
A
Fig. 6.27.2
Fig. 6.28

Sidestykker

Højdejusterbare armlæs, (med værktøjer).
Installation: Skub armstolpen ind i den holder, som findes på
kørestolens stel, indtil den stopper
Højdejustering:
Skub armlænets t-stang ud af holderen.
Juster positionen af højdejusteringsbeslaget (1) ved at fjerne
skruen (2) og flytte den til den ønskede position. Genmonter
skruen og stram den.
Skub armlænets t-stang tilbage i holderen, (Fig. 6.29).
Armlænspudens position:
Armlænspudens position kan justeres ved at løsne skruerne (3),
og ved derefter at flytte armlænspuden til den ønskede position.
Stram skruerne igen, (Fig. 6.29).
Justering af armlænets holder
Armlænsholderens stramhed kan justeres (strammes /løsnes)
ved hjælp af de 2 skruer (1) - (Fig. 6.30).
Fig. 6.29
3
1
2
Fig. 6.30
1
