Quickie Life RT Notice D'utilisation page 107

Sidestykker
Armlæn med enkelt justeringshøjde
BEMÆRK!
Hverken sidestykkerne eller armlænene må bruges til at
løfte eller bære kørestolen i.
1. Montering
a. De udvendige armlænsskinner skubbes ned i holderen,
der er monteret på kørestolsstellet.
b. Armlænet låses automatisk på plads.
2. Højdejustering
a. Udløsergrebet til højdejustering (2) drejes frem til det
andet stoppunkt.
b. Armlænspuden skubbes op eller ned til den ønskede
højde.
c. Udløsergrebet drejes på plads igen, så det sidder låst fast
mod armlænsskinnerne.
d. Tryk ned på armlænspuden (4), indtil skinnerne låses på
plads med et klik.
3. Aftagning af armlænet
a. Træk i låsegrebet (3), og løft hele armlænet af.
4. Påsætning af armlænet
a. Skub armlænet ned i holderen igen, indtil det låses på
plads med et klik.
Montering af komponenter til armlænsholderen
Justering af armlænsholderen
De udvendige armlænsskinners placering i holderen kan
justeres, så de løsnes eller spændes bedre fast, på følgende
måde:
1. Holderens fire stopskruer (D) løsnes (2 skruer i hver side af
holderen).
2. Lad armlænet sidde i holderen (E), og klem sammen på
holderen, indtil den ønskede justering er opnået.
3. Spænd de fire skruer (D) (144 in-lbs, 16,3 Nm)
Justering af holderens position
1. De to spændeskruer (10) løsnes, indtil bøjlen er løs.
2. Armlænsholderen skubbes på plads i den ønskede position.
3. Stram.

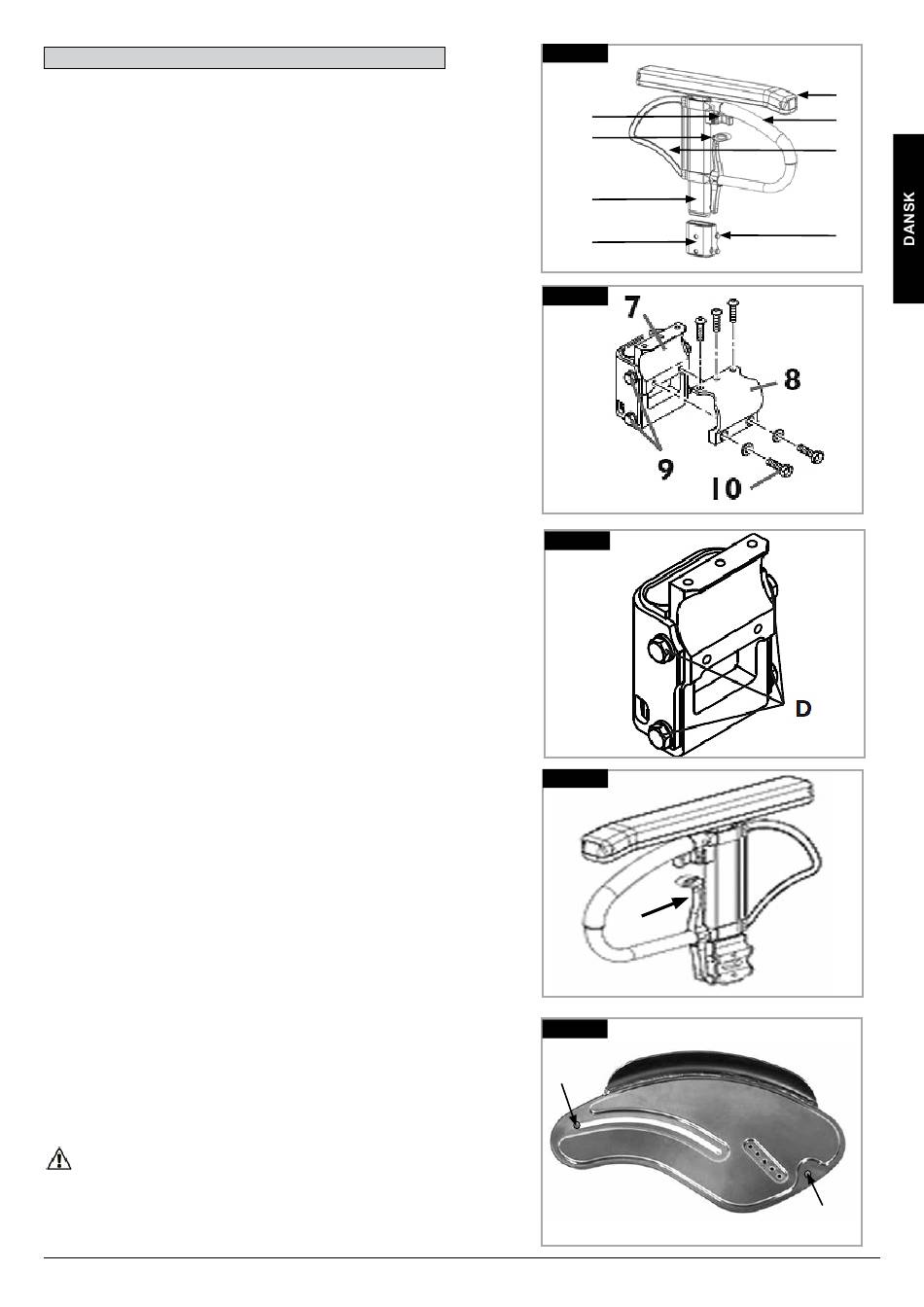

(Fig. 6.31 - 6.34).
1. Udvendige armlænsskinner
2. Udløsergreb til højdejustering
3. Udløsningsstang
4. Armlænspude
5. Støttestang til overførsel
6. Sidestykker
7. Modtager
8. Justeringsbøjle
9. Dele til justering af holderen
10. Spændeskruer
Sidestykke med tøjskåner (Fig. 6.35)
Tøjskåneren forhindrer, at dit tøj snavses til af vandstænk fra
hjulene. Ved at rykke sidestykket kan man indstille tøjskånerens
position i forhold til baghjulet.
For at gøre dette, skal fastgøringsskruer (1 og 2) fjernes.
Når tøjskåneren sidder som ønsket, spændes skruerne fast
igen (se siden vedrørende tilspændingsmomenter).
VIGTIGT!
Hverken sidestykkerne eller armlænene må bruges til at
løfte eller bære kørestolen i.
Life RT Rev.E
Fig. 6.31
2
3
1
7
Fig. 6.32
Fig. 6.33
Fig. 6.34
E
Fig. 6.35
1
4
5
6
9
2
107
